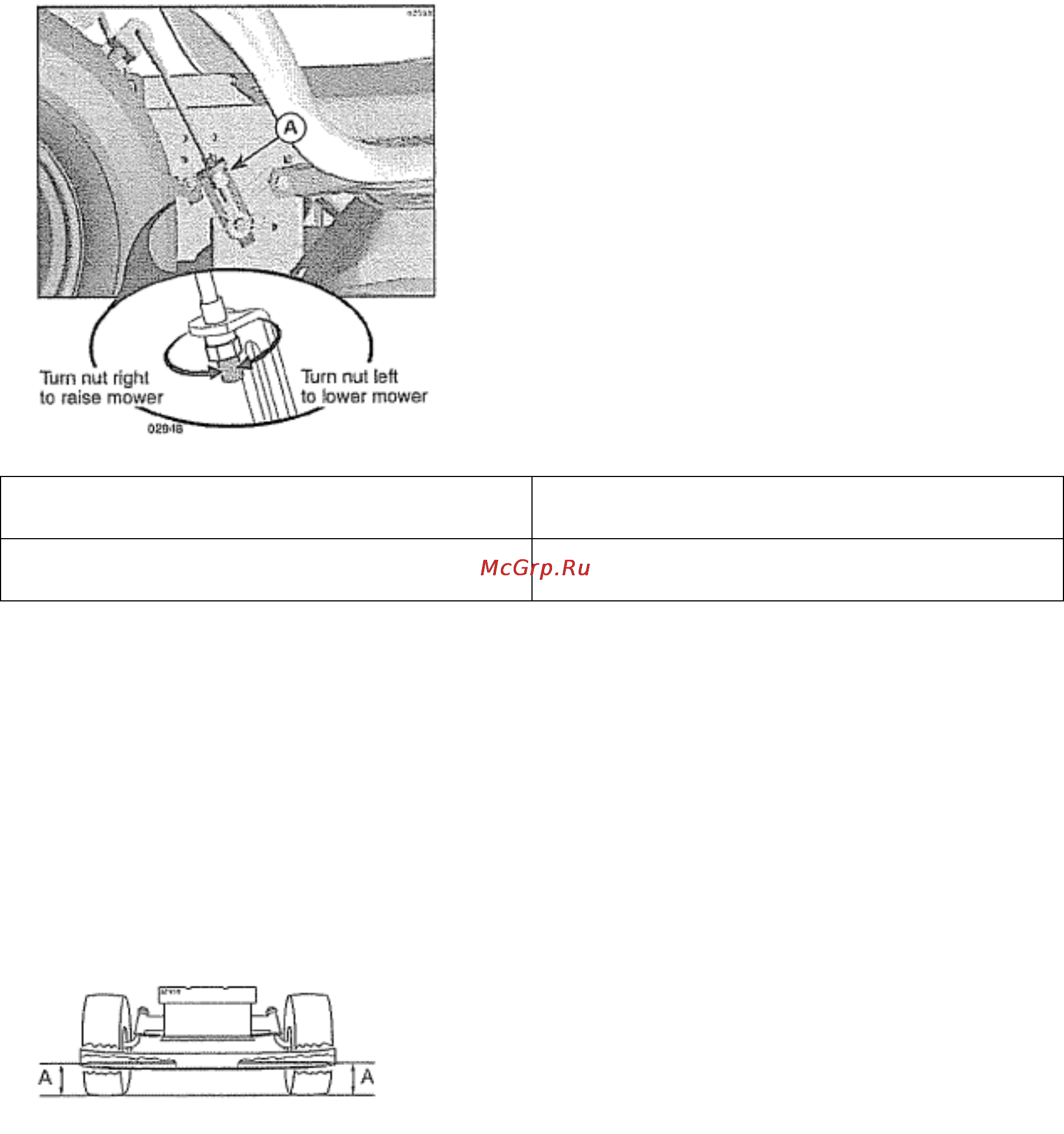

Turn nut right to raise mower Поверните гайку вправо, чтобы поднять
деку косилку
Turn nut left to lower mower Поверните гайку влево, чтобы опустить
деку косилку
ПРИМЕЧАНИЕ: каждый поворот гайки изменяет высоту примерно на 3/16 дюйма /0,5 см/ .
4. Проверьте равномерность обрезки травы на каком-либо необработанном участке и повторите
регулировку, если вы недовольны результатом
ТОЧНОЕ ВЫРАВНИВАНИЕ в боковой (поперечной) плоскости
1. Поставьте трактор (давление в шинах должно быть равно номинальному) на ровную
поверхность или на дорожку.
ОСТОРОЖНО: ножи косилки очень острые. Наденьте перчатки и/или оберните лезвие грубой тканью.
2. Поднимите косилку на максимальную высоту.
3. С обеих сторон косилки разверните нож вбок и аккуратно замерьте
расстояние (А) от края
лезвия ножа до земли. Эти расстояния с обеих сторон косилки должны совпадать.
4. Если нужна регулировка, то она выполняется, как указано в абзацах 2 и 3 пункта
«Выравнивание «на глаз» (выше).
5. При необходимости повторяйте операцию до тех пор, пока ножи не выровняются.
РЕГУЛИРОВКА ПО ПРОДОЛЬНОЙ ОСИ ТРАКТОРА (СПЕРЕДИ НАЗАД)
Для повышения эффективности косьбы высоту ножей следует отрегулировать таким образом, чтобы
при самом верхнем положении
косилки передние края ножей были ниже задних на 0,3-1,3 см.
ОСТОРОЖНО: лезвия ножей косилки очень острые. Наденьте перчатки и/или оберните нож грубой
тканью.
• Поднимите косилку в самое верхнее положение.
• Расположите любой из ножей так, чтобы он располагался точно параллельно продольной оси
трактора (спереди назад). Тщательно измерьте расстояния (В) от
земли до переднего и до заднего
края лезвия.
• Если разность этих расстояний больше 0,3 -1,3 см (передний конец лезвия должен быть ниже,
чем задний), то пройдите к передку трактора.
• Ключом на 11/16 дюйма или разводным ключом ослабьте прижимную гайку А так, чтобы
отпустить регулировочную гайку В.
• Ключом на ¾ дюйма или разводным ключом
поверните регулировочную гайку (В) передней тяги
по часовой стрелке (тем самым затяните ее) так, чтобы поднять переднюю часть косилки, или
против часовой стрелки (ослабьте), чтобы опустить переднюю часть косилки.
