DSL-2640U ADSL Annex B/Ethernet-
маршрутизатор с Wi-Fi и встроенным
коммутатором
Руководство пользователя
Обзор маршрутизатора
Внешний вид устройства
Передняя панель

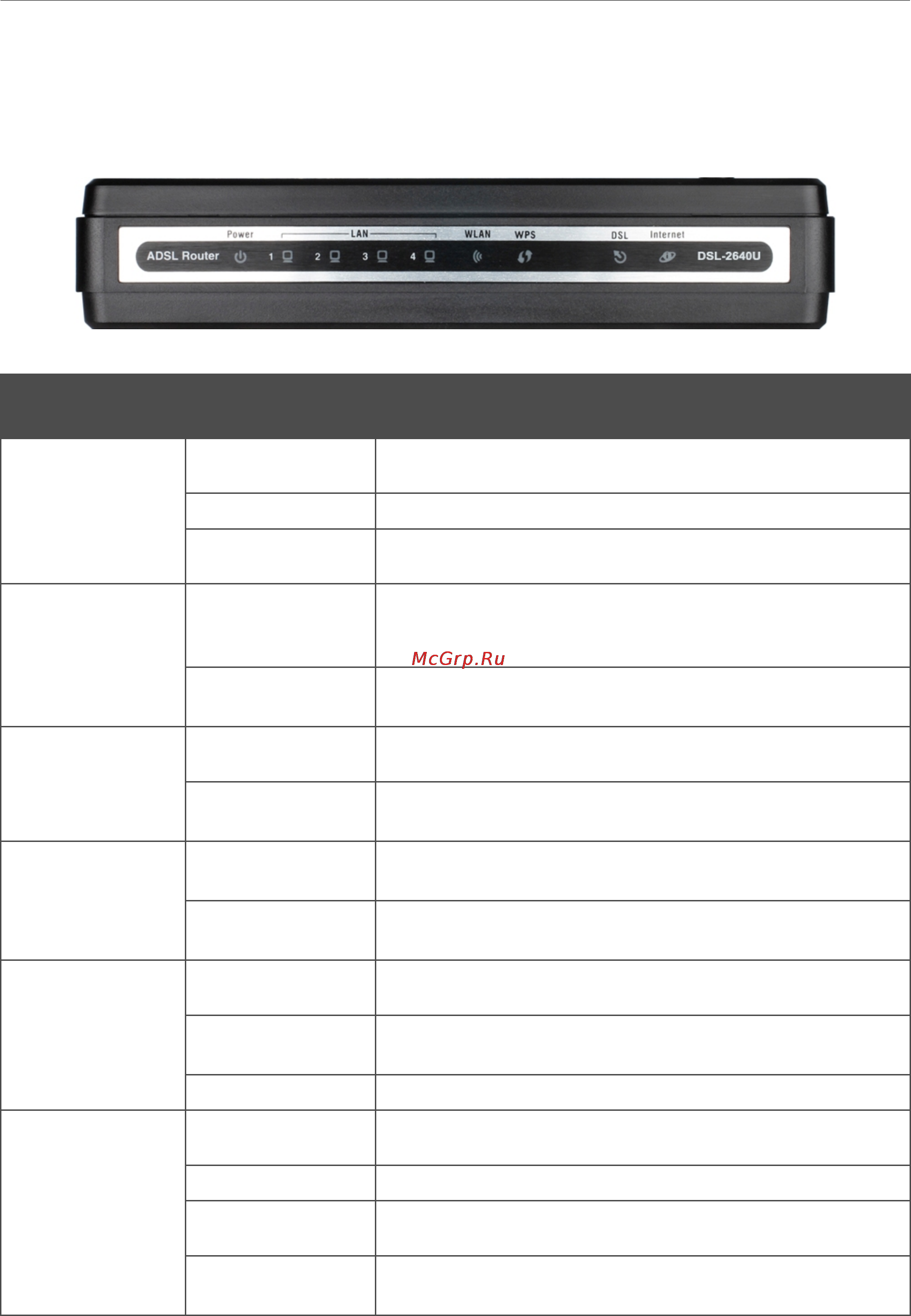

Рисунок 1. Вид передней панели DSL-2640U.
Светодиодный
индикатор
Режим Значение
Power
Горит постоянно
(зеленый)
Питание включено
Не горит
Питание отключено
Горит постоянно
(красный)
Сбой в работе маршрутизатора
LAN 1-4
Горит постоянно
(зеленый)
Устройство подключено к соответствующему порту
маршрутизатора (для LAN-порта, настроенного как WAN-
порт, – маршрутизатор подключен к Ethernet-линии)
Мигает (зеленый)
Соответствующий LAN-порт активен (трафик в одном из
направлений)
WLAN
Горит постоянно
(зеленый)
Беспроводная сеть включена
Мигает (зеленый)
WLAN-интерфейс активен (трафик в одном из
направлений)
WPS
Горит постоянно
(зеленый)
Соединение с беспроводным устройством установлено
(горит в течение нескольких минут)
Мигает (зеленый)
Попытка установки соединения с беспроводным
устройством с помощью функции WPS
DSL
Горит постоянно
(зеленый)
Синхронизация DSL прошла успешно
Мигает (зеленый)
Попытка обнаружить несущий сигнал и синхронизировать
DSL
Не горит
Нет несущего сигнала
Internet
Горит постоянно
(зеленый)
WAN-соединение (Ethernet и (или) ADSL) установлено
Мигает (зеленый)
WAN-интерфейс активен (трафик в одном из направлений)
Горит постоянно
(красный)
Ошибка при выполнении авторизации
Не горит
Маршрутизатор работает в режиме моста или нет WAN-
соединения (ни Ethernet, ни ADSL)
Страница 10 из 112
