DSL-2640U ADSL Annex B/Ethernet-
маршрутизатор с Wi-Fi и встроенным
коммутатором
Руководство пользователя
Настройка маршрутизатора
Серверы имен
На странице Дополнительно / Серверы имен Вы можете добавить в систему серверы
имен (DNS-серверы).

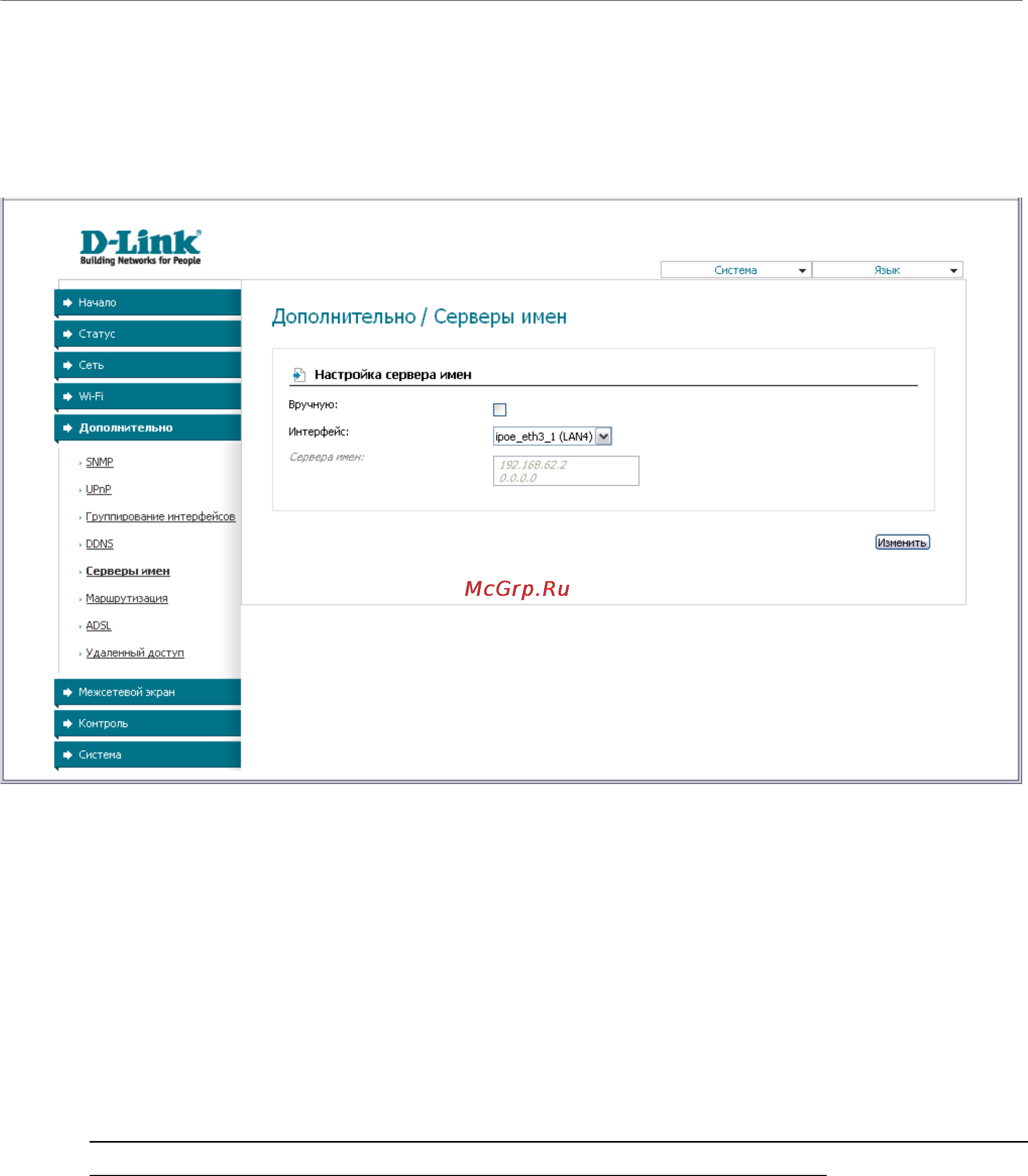

Рисунок 54. Страница Дополнительно / Серверы имен.
DNS-серверы используются для определения IP-адреса по имени сервера во внутренних
сетях или сети Интернет (как правило, указываются провайдером или назначаются
администратором сети).
Устройство выполняет функцию DNS relay, то есть передает DNS-запросы пользователей на
внешние DNS-серверы. Вы можете вручную задать адреса таких серверов на данной
странице или настроить автоматическое получение адресов DNS-серверов от провайдера при
установке соединения.
!
При использовании встроенного DHCP-сервера назначение сетевых параметров (в
том числе DNS-серверов) клиентам осуществляется автоматически.
Чтобы настроить автоматическое получение адресов DNS-серверов, снимите флажок
Вручную, выберите WAN-соединение, которое будет использоваться для автоматического
получения адресов DNS-серверов, в списке Интерфейс и нажмите кнопку Изменить.
Чтобы задать DNS-сервер вручную, установите флажок Вручную и введите IP-адрес DNS-
сервера в поле Сервера имен. Если необходимо задать несколько адресов, перейдите на
другую строку с помощью клавиши Enter и введите необходимое значение. Затем нажмите
кнопку Изменить.
Страница 77 из 112
