DSL-2640U ADSL Annex B/Ethernet-
маршрутизатор с Wi-Fi и встроенным
коммутатором
Руководство пользователя
Установка и подключение маршрутизатора
Настройка автоматического получения IP-адреса
в ОС Windows 7
1. Нажмите кнопку Пуск и перейдите в раздел Панель управления.
2. Выберите пункт Центр управления сетями и общим доступом. (Если панель
управления имеет вид «по категориям» (в верхнем правом углу окна в списке
Просмотр выбран пункт Категория), выберите строку Просмотр состояния
сети и задач под пунктом Сеть и Интернет.)

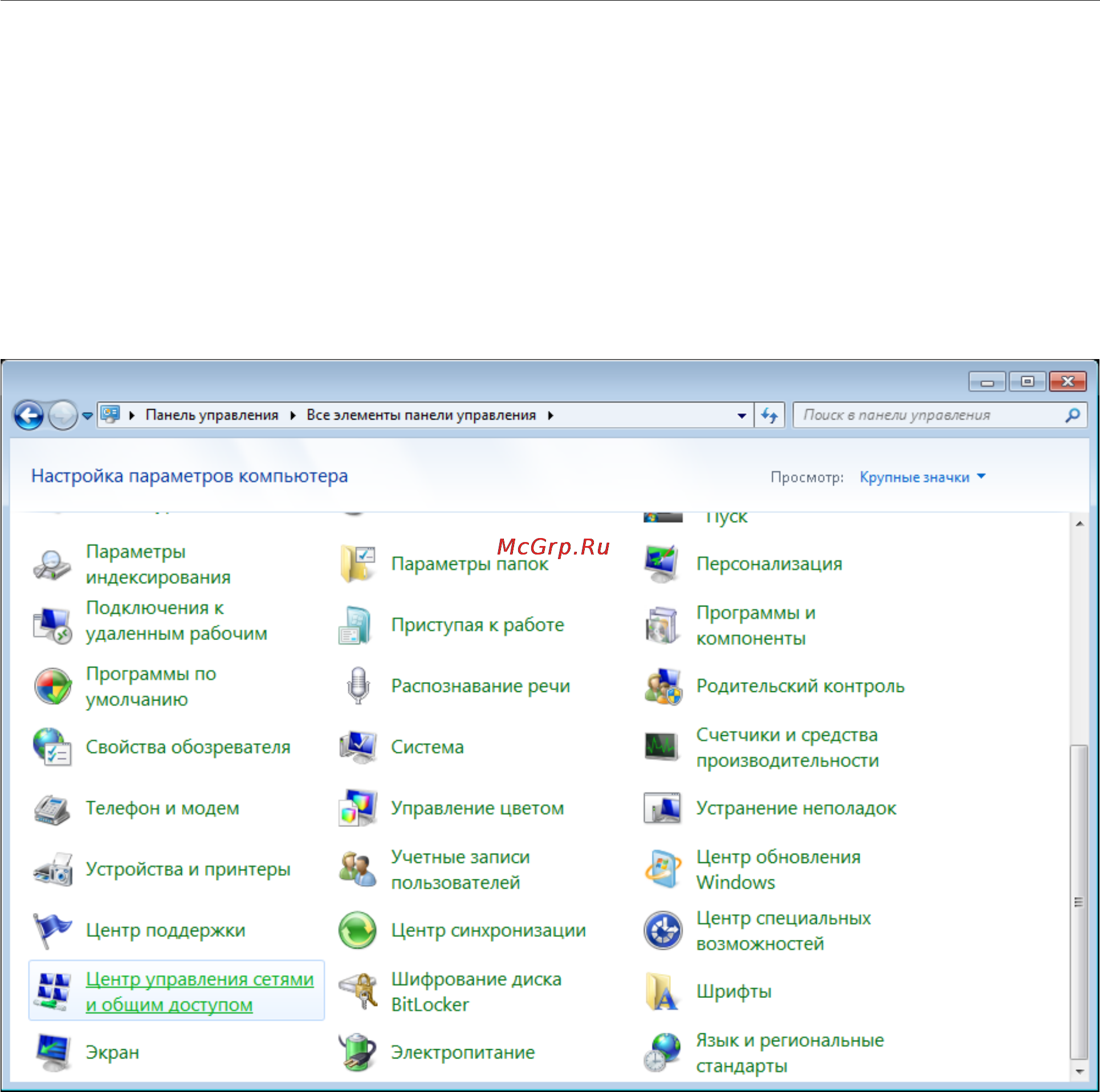

Рисунок 6. Окно Панель управления.
Страница 18 из 112
