Настройка маршрутизатора
Создание Ethernet WAN-соединения
Перед созданием Ethernet WAN-соединения определите LAN-порт, который будет
использоваться как WAN-порт (см. раздел Группирование интерфейсов, стр. 72).

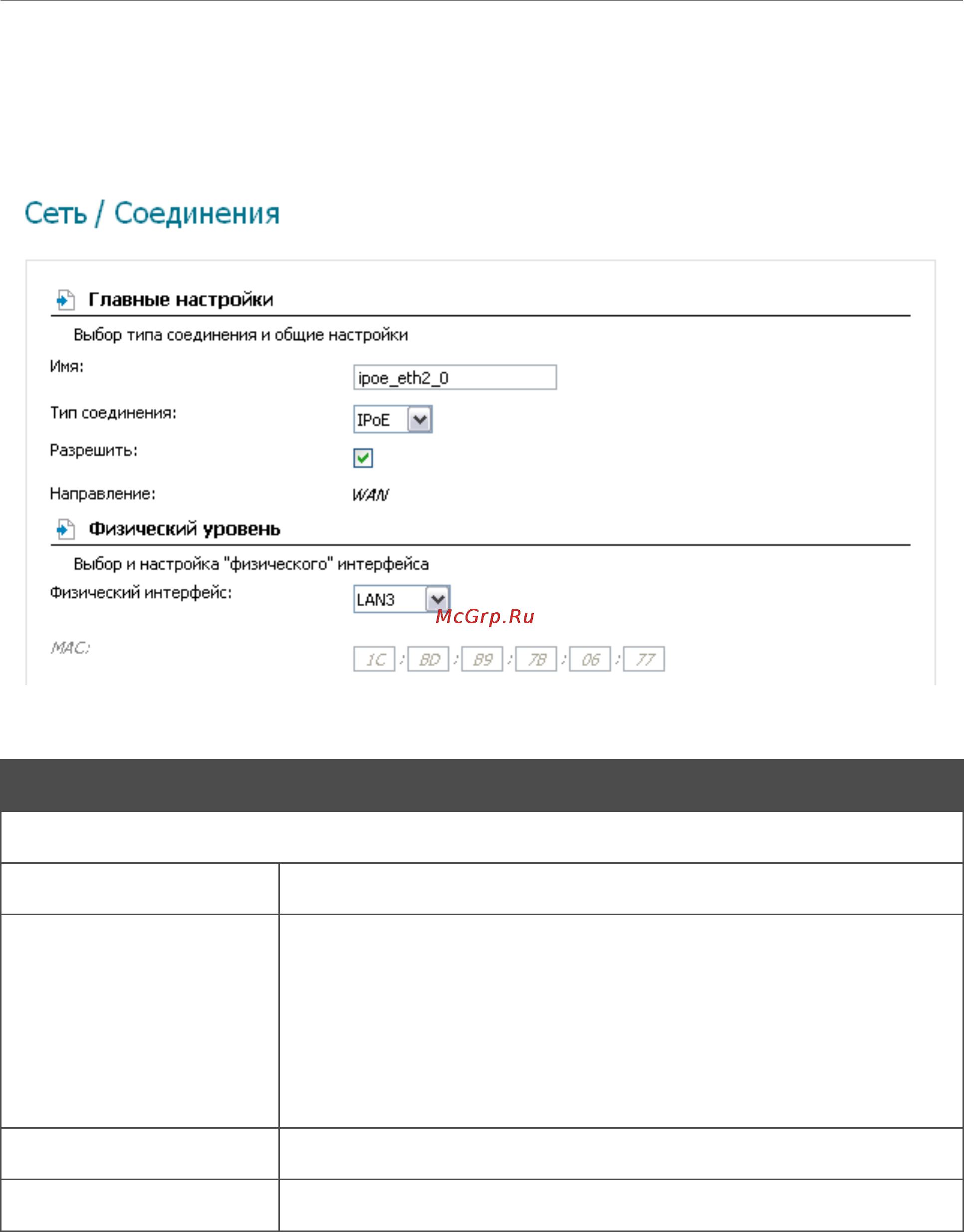

Рисунок 35. Страница добавления соединения. Разделы Главные настройки и Физический
уровень.
Параметр Описание
Главные настройки
Имя
Название соединения для удобной идентификации.
Тип соединения
Тип сетевого протокола, который будет использовать
создаваемое соединение. Доступные значения:
• PPPoE,
• IPoE (для типов соединения Static IP and DHCP),
• Bridge.
Разрешить Установите флажок, если хотите включить данное соединение.
Направление
Направление данного соединения.
