DSL-2640U ADSL Annex B/Ethernet-
маршрутизатор с Wi-Fi и встроенным
коммутатором
Руководство пользователя
Настройка маршрутизатора
MAC-фильтр
Фильтрация на основе MAC-адресов позволяет пересылать или блокировать трафик с учетом
MAC-адреса источника и получателя.
!
Фильтрация на основе MAC -адресов работает только в том случае, если устройство
настроено в качестве прозрачного моста (тип соединения Bridge).
На закладке Конфигурация Вы можете определить режим работы МАС-фильтра. Выберите
значение Разрешить в раскрывающемся списке Действие, чтобы маршрутизатор
пропускал трафик, попадающий под действие правил на закладке MAC-адреса, и
блокировал весь остальной трафик. Выберите значение Запретить, чтобы маршрутизатор
блокировал только трафик, попадающий под действие правил на закладке MAC-адреса.

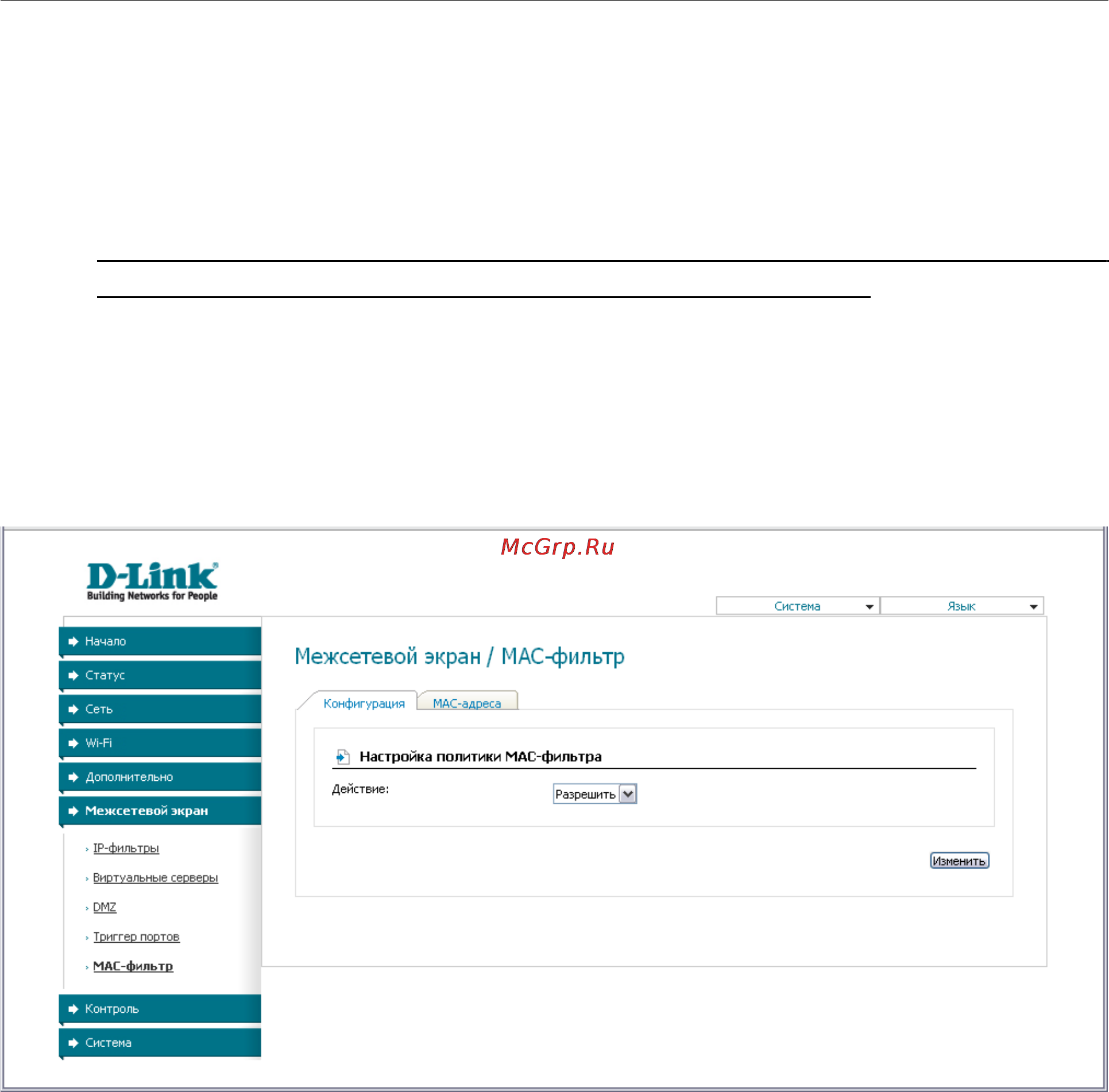

Рисунок 67. Страница Межсетевой экран / MAC-фильтр. Закладка Конфигурация.
Для создания нового правила фильтрации на основе MAC-адресов перейдите на закладку
MAC-адреса и нажмите кнопку Добавить.
Страница 91 из 112
