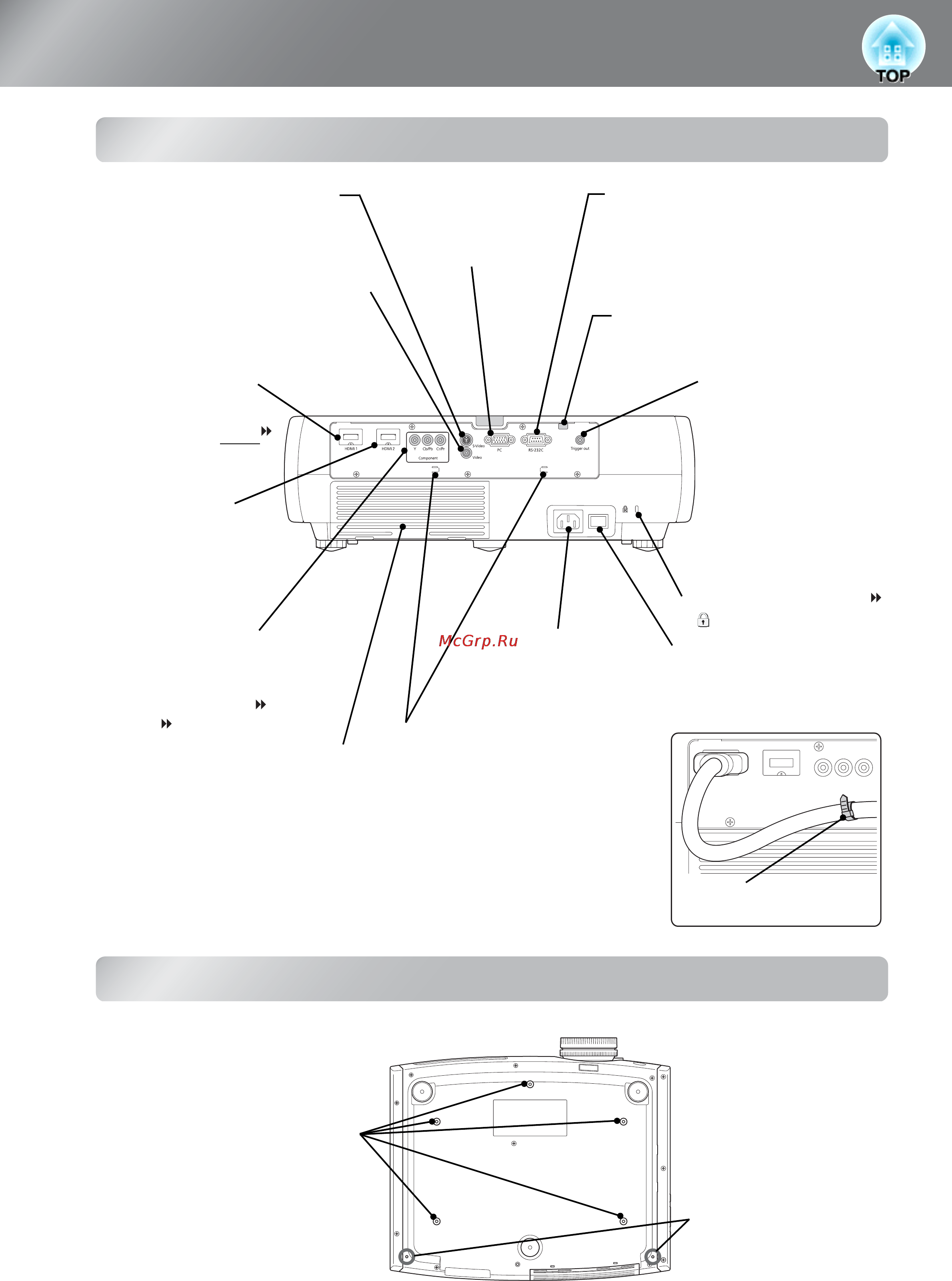

Названия элементов и их назначение
Вид сзади
Вид снизу
• Держатели кабеля
Когда кабель HDMI с большим внешним
диаметром соединён с портом входа, из>за
своего веса кабель может провиснуть, в
результате чего может ухудшиться качество
соединения. Для предотвращения
подобной ситуации и сохранения кабеля вы
можете пропустить имеющийся в продаже
хомутик через один из двух держателей –
тот, который вам наиболее удобен.
• Порт [Trigger out]
(Триггерный выход)
Если электропитание
включено, на данный выход
подаётся сигнал 12 В
постоянного тока. Если
питание проектора выключено
или произошла ошибка,
выходной сигнал составляет 0
В, сообщая внешнему
устройству о выключении
питания проектора.
• Вход Video (Видео) s стр. 12
Подает полный видеосигнал
(комбинированное изображение).
Предназначен для подключения к
выходным портам видеооборудования.
• Вход [HDMI2]
s стр. 12
Предназначен для
подключения к HDMI –
совместимому
видеооборудованию или
компьютеру.
• Вход SVideo s стр. 12
Предназначен для подключения к
выходным портам SVideo
видеооборудования.
• Разъём RS232C
Предназначен для кабельного подключения
проектора к компьютеру через интерфейс RS
232C. Это необходимо только для управления
проектором через компьютер и не
предназначено для обычного использования.
•
Разъем электропитания
[Power]
s стр. 14
Подключите кабель
электропитания.
• Выключатель
электропитания
s стр. 14
• Замок безопасности
s стр. 60
• Вход [PC] s стр. 12
Предназначен для
подключения к выходному
порту RGB компьютера.
• Вход [Component] s стр. 12
Предназначен для подключения к
выходным портам компонентного
видеосигнала (YCbCr или
YPbPr ) видеооборудования.
• Вход [HDMI1]
s стр. 12
Предназначен для
подключения к HDMI
– совместимому
видеооборудованию или
компьютеру.
Хомутик для кабеля
(имеется в продаже)
•
Кнопка крышки лампы
s стр. 52
Нажмите кнопку, чтобы открыть
крышку лампы.
•
Воздухоприёмное отверстие
(воздушный фильтр)
s
стр. 47, 51
Служит для внутреннего охлаждения
проектора. Если на фильтре скапливается
пыль, внутри проектора повышается
температура, что может вызвать помехи в
работе или повлиять на быстрый износ
оптических компонентов. Фильтр необходимо
периодически чистить.
• То ч ки крепл е н и я
кронштейна подвески
(5 точки)
s стр. 54
Присоедините сюда
приобретаемое отдельно
потолочное крепление, если
хотите подвесить проектор к
потолку.
• Места крепления
накладки кабеля (2)
Прикрепите здесь
накладку кабеля.
