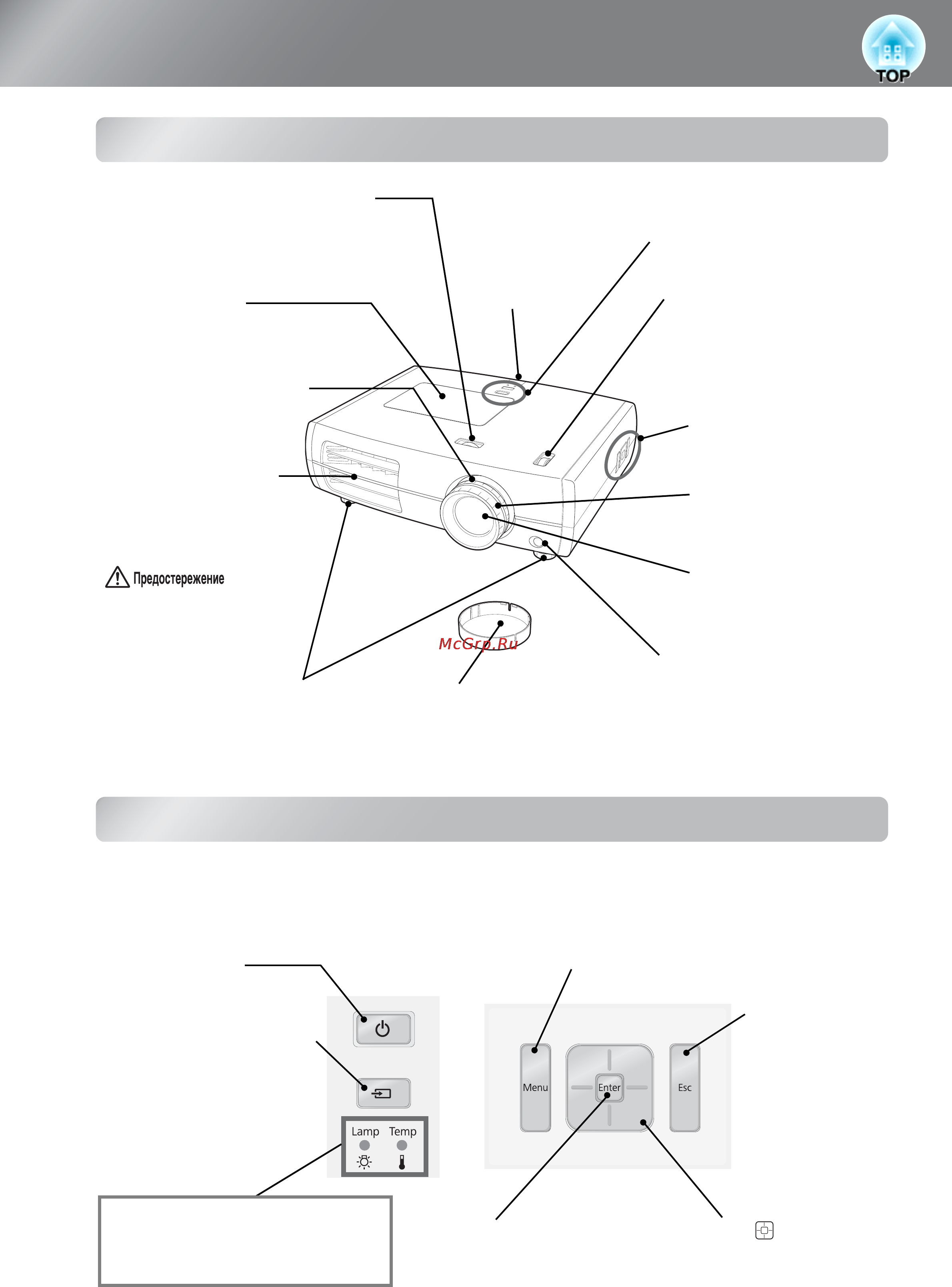

Названия элементов и их назначение
Вид спереди и сверху
Панель управления
Если для кнопок не приведено описание, они выполняют те же функции, что и соответ1
ствующие кнопки на пульте ДУ. Подробнее об этих кнопках см. в разделе "Пульт ДУ".
• Передние регулируемые
ножки
s стр. 17
Регулируя длину ножек, изменяйте
угол проекции так, чтобы проектор
стоял на столе горизонтально.
• Панель управления (верх)
s См. ниже
• Воздуховыпускное
отверстие
Воздуховыпускное
отверстие для внутреннего
охлаждения проектора.
• Область приёма
инфракрасных
сигналов от пульта
ДУ
s стр. 13
Принимает сигналы
с пульта ДУ.
• Кольцо регулировки
объектива по вертикали
s стр. 16
Поверните кольцо регулировки,
чтобы переместить позицию
проецирования изображения
вверх или вниз.
• Крышка объектива
Во время, когда проектор не используется,
рекомендуется надевать защитную крышку
на объектив во избежание попадания на
него пыли и грязи.
• Кольцо регулировки объектива
по горизонтали
s стр. 16
Поверните кольцо регулировки, чтобы
переместить позицию проецирования
изображения влево или вправо.
Не касайтесь защитной решетки
вентиляционного отверстия во
время работы или сразу после
отключения проектора: она может
быть горячей.
• Кольцо фокусировки
s стр. 16
Отрегулируйте фокусировку
изображения.
•
Кольцо масштабирования
s стр. 16
Отрегулируйте размер
изображения.
• Крышка лампы
s стр. 52
Откройте эту крышку для
замены лампы в проекторе.
• Панель управления
(боковая часть)
s См. ниже
• Объектив проектора
Через него проецируются
изображения.
• Область приёма
инфракрасных сигналов
от пульта ДУ
s стр. 13
Принимает сигналы с пульта ДУ.
•
Кнопка
Enter/Line
s стр. 18, 24
,
26
Верхняя панель управления Боковая панель управления
• Индикатор Warning (Внимание)
s стр. 39
Мигает или горит каким1либо цветом,
указывая на неполадки проектора.
• Кнопка Power
s стр. 14, 15
• Кнопка Menu s стр. 26
•
Кнопка Source (Источник)
s стр. 15
Служит для отображения и
выбора источников
изображения.
• Кнопка Esc
s стр. 18, 20
,
26
• Кнопка
s стр. 18, 20
,
22
,
26
