Epson EH-TW3000 [53/65] Замена расходных деталей
![Epson EH-TW2800 [53/65] Замена расходных деталей](/views2/1166039/page53/bg35.png)
51
Обслуживание
Приложение

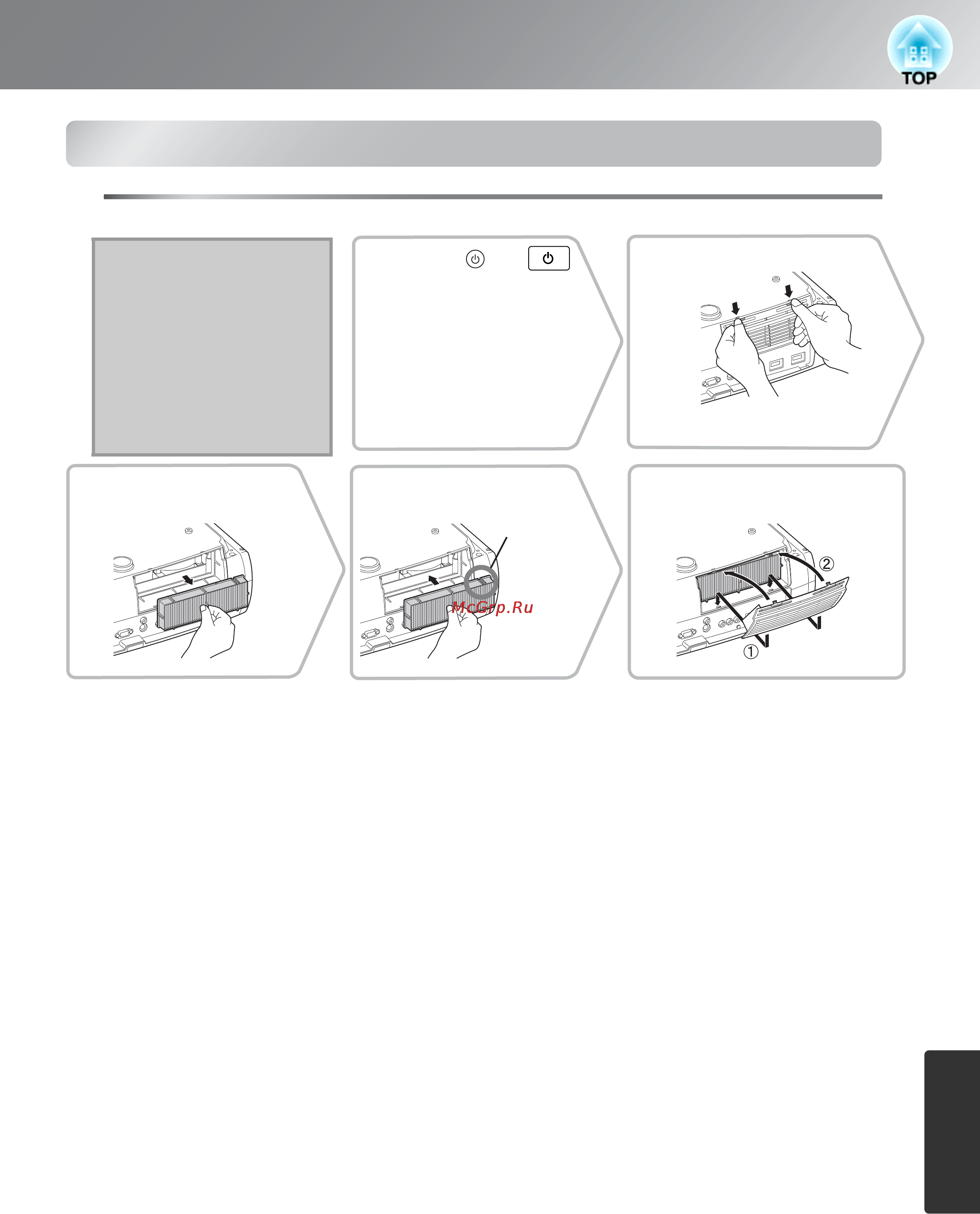

Замена расходных деталей
Замена воздушного фильтра
1
Q
Совет:
Использованные
фильтры следует
утилизировать
в соответствии
с действующими
нормами и правилами.
Воздушный
фильтр: полипропилен
Материал рамки: PP
Материалы фильтра:
PP, PET
2
Снимите крышку воздушного
фильтра.
Нажмите или ,
чтобы отключить питание,
затем поверните главный
переключатель питания в
положение Выкл..
34
Установите новый
воздушный фильтр.
Выньте воздушный
фильтр.
5
Установите на место
крышку воздушного
фильтра.
Нажмите на головки фиксаторов,
чтобы извлечь крышку.
Установите
кромкой
вправо.
