Проецирование изображений
Проецирование изображений
Если при при правильной настройке и подключении проектора возникают проблемы с
воспроизведением, см. s стр. 15, 39.
Q
Совет:
• Если активирована функция "Direct Power On", электропитание проектора
будет автоматически включаться регулятором электропитания. При этом не
нужно будет нажимать кнопку включения проектора на пульте ДУ или панели
управления проектора. s стр. 36
• Проектор имеет функцию "Защита от детей", которая позволяет
предотвратить случайное включение проектора и воздействие яркого света
на глаза (s стр. 36), а также случайное изменение параметров. s стр. 36
• При эксплуатации проектора на высоте более 1500 м следует включить
режим "Высотный режим". s стр. 37
• Проектор имеет функцию
автоматической настройки
изображения при проецировании
сигнала с компьютера.
• При подключении к проектору
переносных компьютеров или ПК с ЖК>
дисплеем, возможно, придётся при
помощи клавиатуры или настройки
параметров изменить устройство
вывода. Удерживая нажатой кнопку ,
нажмите кнопку (с символом /
). Проецирование начнётся вскоре
после выбора.
s Компьютерная документация
ON

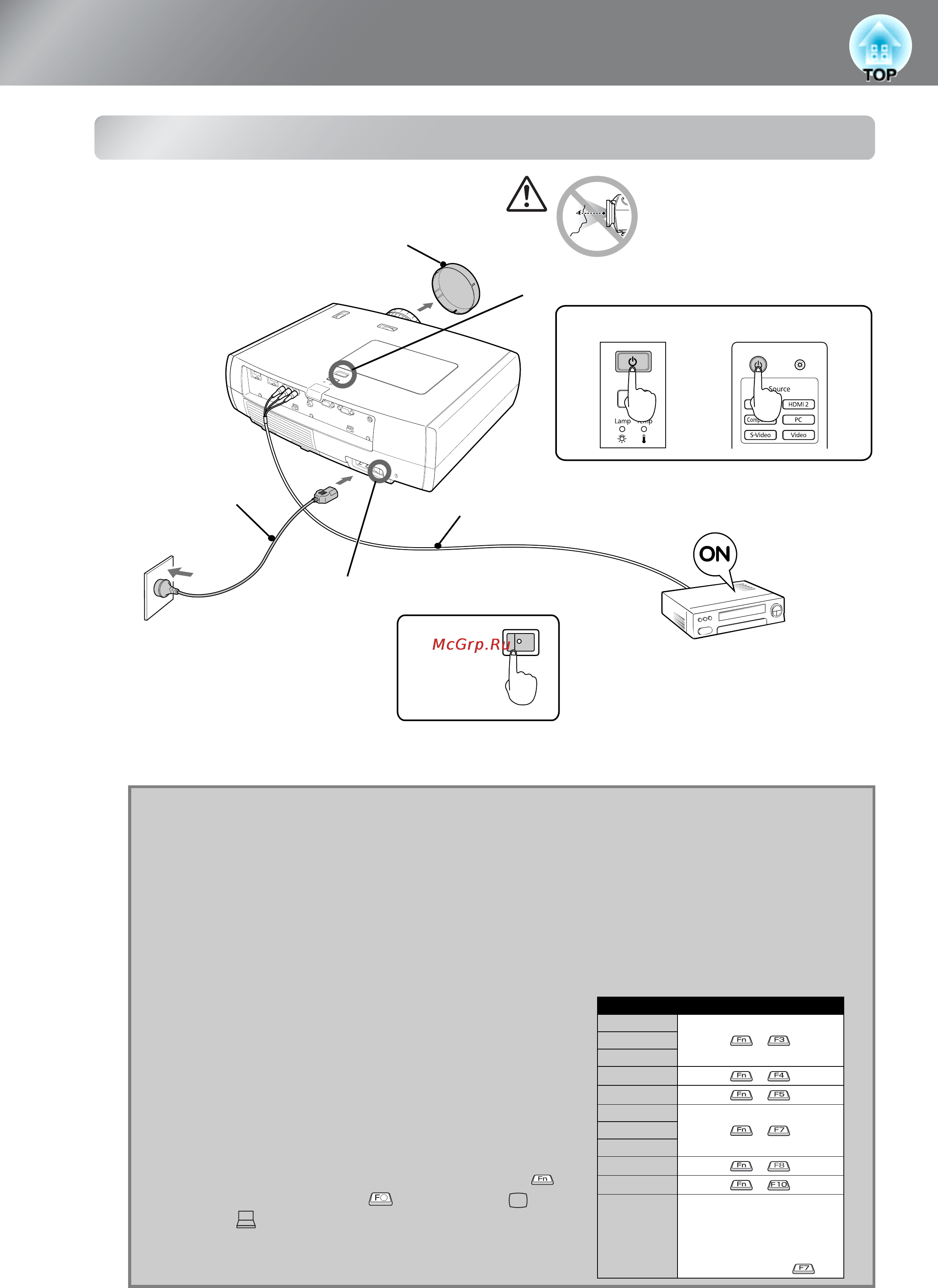

1 Снимите крышку объектива.
2 Подключите
кабель
электропитания.
4
Включите электропитание
подключенного оборудования.
3
Включите проектор.
5
Включает питание.
Пульт ДУ
Панель
управления
(Вкл.)
(Вкл.)
Не смотрите в объектив
во время работы
проектора.
(Имеется в
продаже)
Пример выбора устройства для вывода
NEC
+
Panasonic
SOTEC
HP
+
Toshiba
+
IBM
+
LENOVO
SONY
DELL
+
Fujitsu
+
Macintosh Установка параметра
зеркального отображения или
определение дисплея.
В зависимости от
операционной системы, вы
можете выбрать устройство
вывода кнопкой
