Epson EH-TW3000 [12/65] Настройка

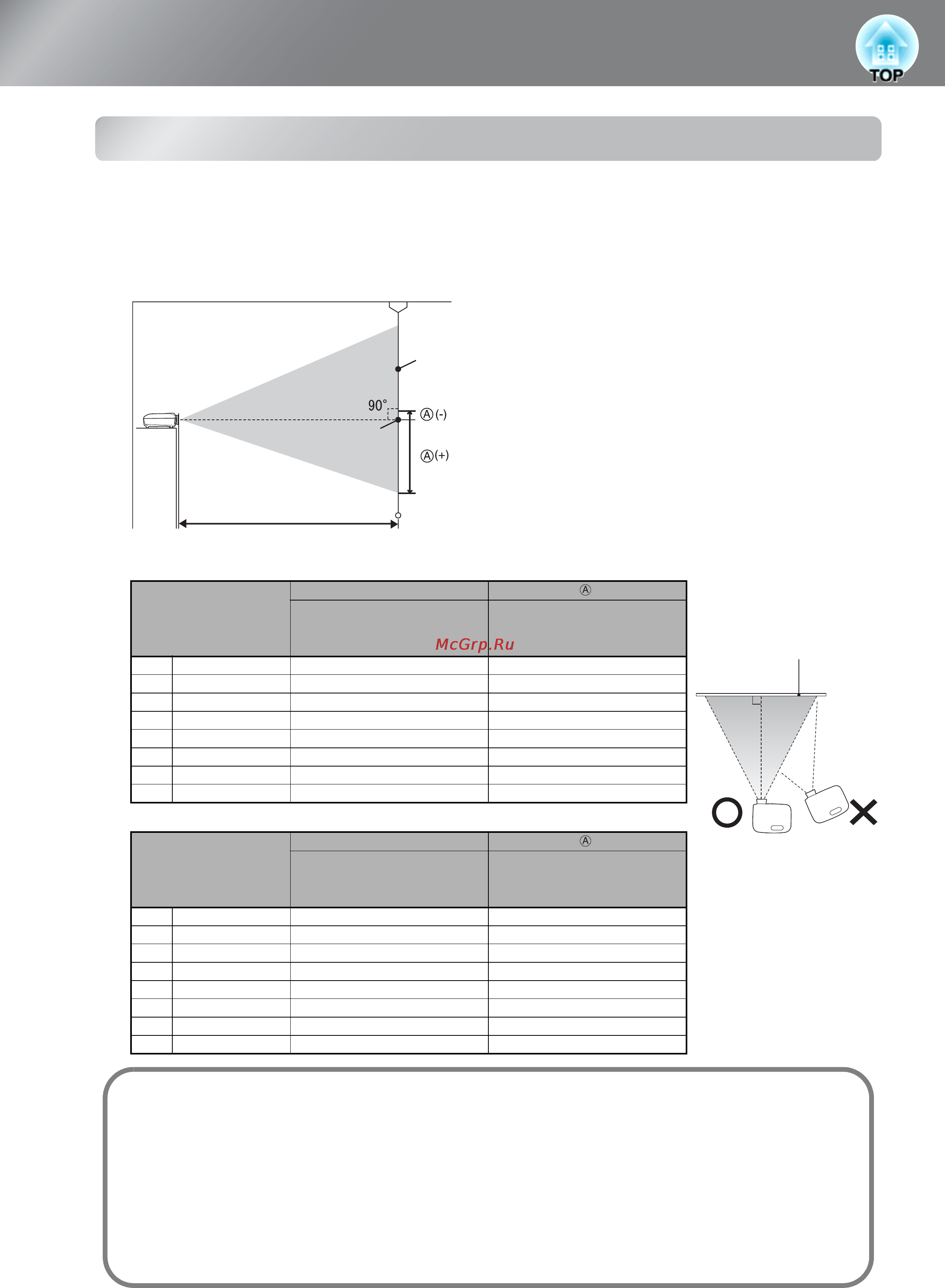

![Epson EH-TW3000 [12/65] Настройка](/views2/1166039/page12/bgc.png)
10
Настройка
Настройка размера изображения
Чем дальше проектор находится от проекционного экрана, тем больше размер
изображения.
Сверяясь со следующей таблицей, установите проектор так, чтобы проецированные
на экран изображения были оптимального размера.
Используйте эти значения как ориентир при установке проектора.
Экран
Центр объектива
Проекционное расстояние
Здесь указана высота от центра объектива до нижней
границы проецируемого изображения. Высоту можно
настроить с помощью перемещения объектива в
вертикальной плоскости.
Размер экрана с
соотношением сторон 16:9
Проекционное расстояние
Минимальное
(Широкоугольное)
>
Максимальное
(Теле)
Перемещение объектива в
вертикальной плоскости
От максимально высокого до
максимально низкого положения
30" 66 x 37 87 > 188 >17 > 55
40" 89 x 50 117 > 252 >23 > 73
60" 130 x 75 177 > 380 >35 > 109
80" 180 x 100 238 > 508 >46 > 146
100" 220 x 120 298 > 636 >58 > 182
120" 270 x 150 359 > 764 >69 > 219
150" 330 x 190 450 > 956 >86 > 273
200" 440 x 250 601 > 1276 >115 > 364
Размер экрана с
соотношением сторон 4:3
Проекционное расстояние
Минимальное
(Широкоугольное)
>
Максимальное
(Теле)
Перемещение объектива в
вертикальной плоскости
От максимально высокого до
максимально низкого положения
30" 61 x 46 107 > 231 >21 > 67
40" 81 x 61 144 > 309 >28 > 89
60" 120 x 90 218 > 466 >42 > 134
80" 160 x 120 292 > 623 >56 > 178
100" 200 x 150 366 > 779 >71 > 223
120" 240 x 180 440 > 936 >85 > 268
150" 300 x 230 551 > 1171 >106 > 334
200" 410 x 300 736 > 1562 >141 > 446
Единицы измерения:см
Единицы измерения:см
Если проектор расположен
под углом к экрану, то
проецируемое изображение
будет искажено.
Экран
Регулировка положения объектива
Кольца регулировки используются для регулировки положения объектива и особенно полезны
в следующих случаях. s стр. 16
• Проектор закреплён на потолке.
• Экран установлен на большой высоте.
• Проектор установлен сбоку экрана, так что зрители могут сидеть непосредственно перед ним.
• Проектор установлен на полке и т.п.
При регулировке положения изображения с помощью колец смещения объектива искажения
изображения не происходит, так как регулировка выполняется оптической системой. Тем не менее,
для достижения оптимального качества изображения данную функцию использовать не следует.
