27

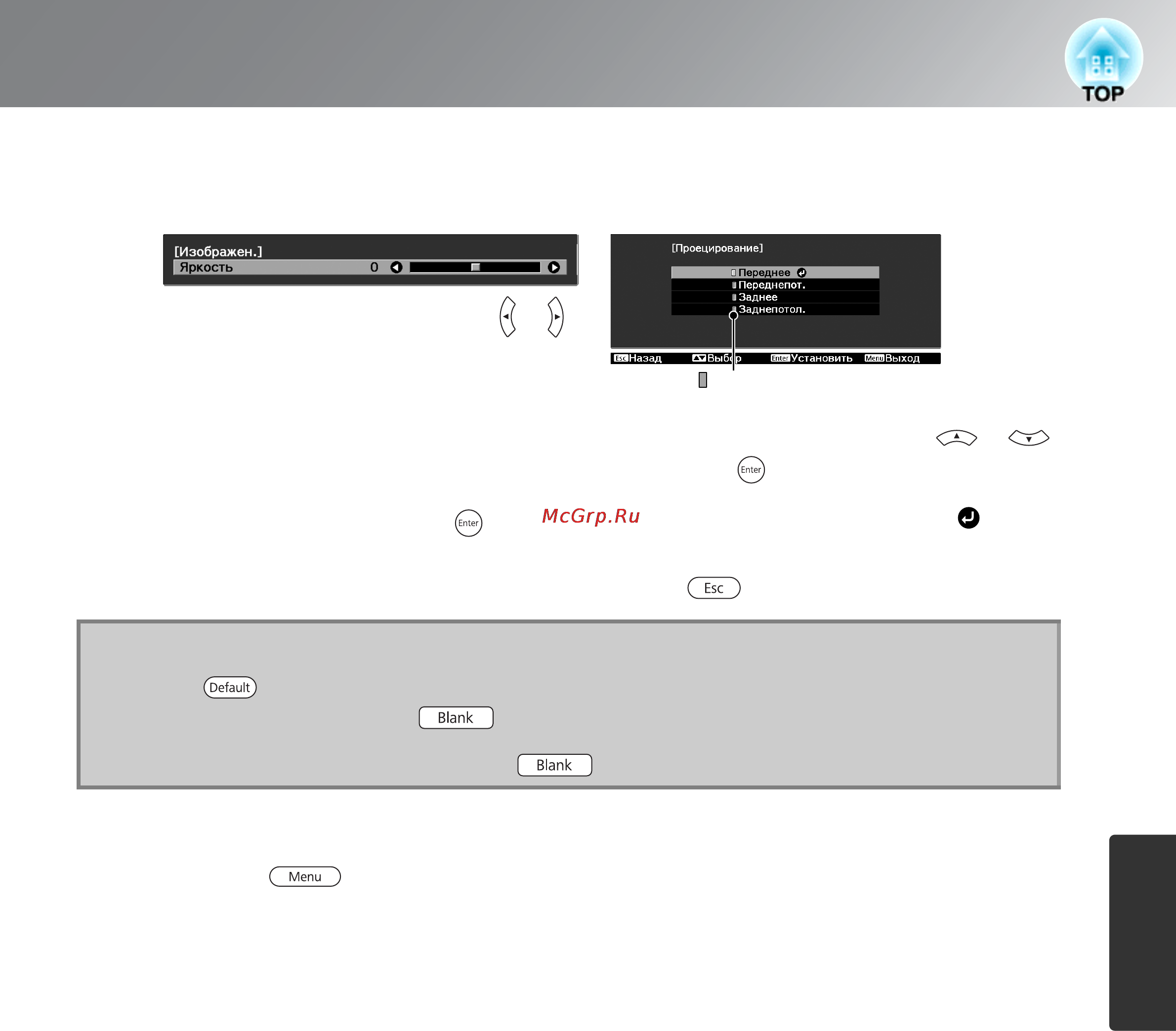

Функции меню конфигурации
Меню
конфигурации
Изменение параметров
Пример:
Если вы нажмете на кнопку для параметра, рядом с которым есть значок ,
раскроется меню выбора значения этого параметра.
Чтобы вернуться к предыдущему экрану, нажмите .
Когда настройка завершена
Нажмите .
Изменяйте значения кнопками и .
Выберите параметр кнопками и
и нажмите .
Q
Совет:
• Для функций, настраиваемых с помощью панели настройки (напр. "Яркость"),
все значения могут быть изменены на значения по умолчанию с помощью кнопки
во время отображения панели настройки.
• При нажатии кнопки на пульте ДУ во время отображения меню, экран
меню исчезает. Это удобно для проверки результатов настройки изображений.
Повторное нажатие на кнопку вызовет экран меню обратно.
3
(зеленый): текущее значение параметра
4
