DIR-816L Беспроводной двухдиапазонный маршрутизатор/точка доступа
AC750 с поддержкой 3G/CDMA/LTE и USB-портом
Руководство пользователя
Настройка устройства в режиме
маршрутизатора
UPnP IGD
На странице Дополнительно / UPnP IGD Вы можете разрешить использование протокола
UPnP IGD. Маршрутизатор использует протокол UPnP IGD для автоматической настройки
своих параметров для сетевых приложений, работа которых требует входящее подключение к
маршрутизатору.

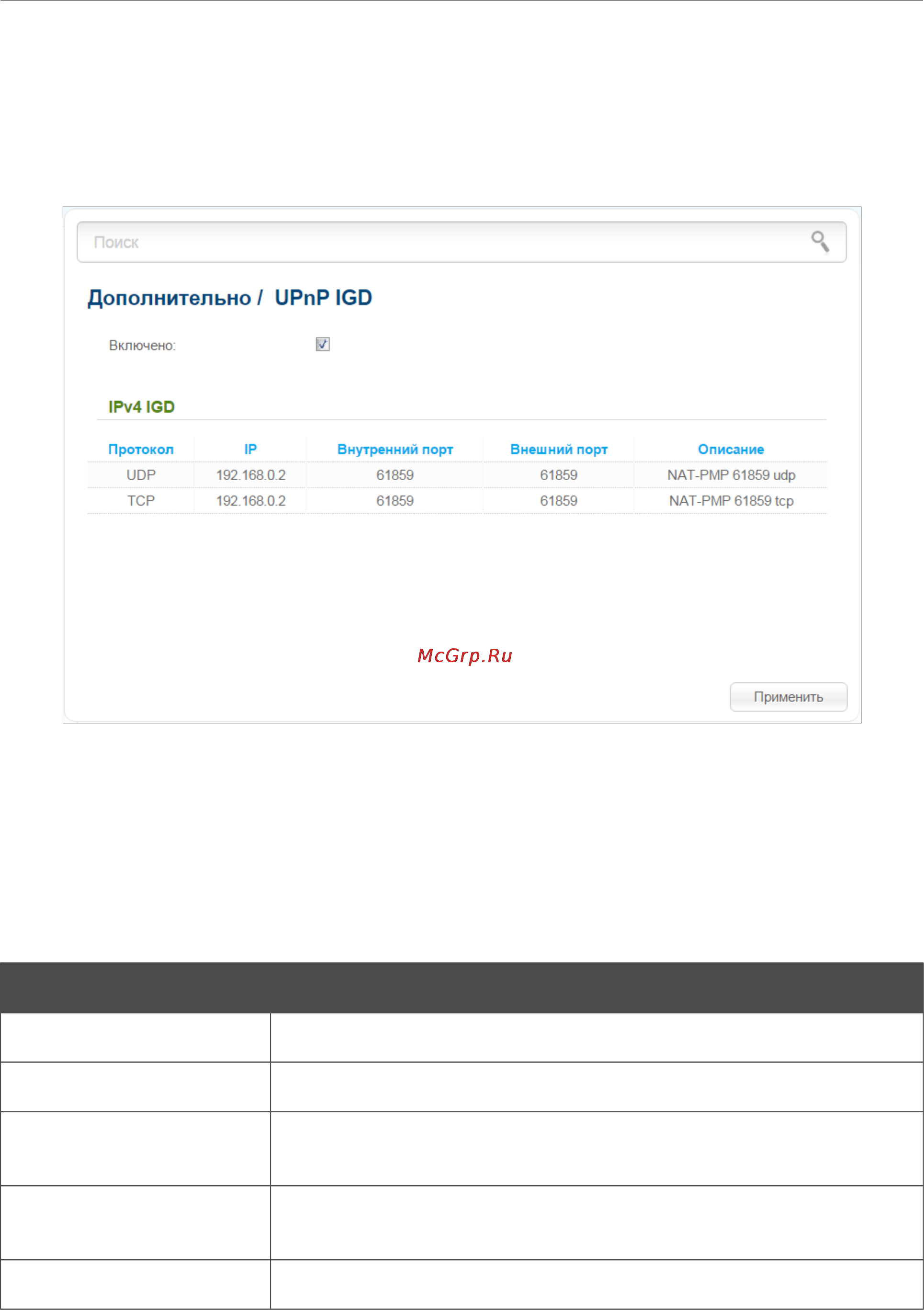

Рисунок 133. Страница Дополнительно / UPnP IGD.
Если Вы хотите вручную задавать все параметры, необходимые для работы сетевых
приложений, снимите флажок Включено и нажмите кнопку Применить.
Если Вы хотите разрешить использование протокола UPnP IGD в маршрутизаторе,
установите флажок Включено и нажмите кнопку Применить.
При использовании протокола на странице отображаются параметры маршрутизатора,
настроенные автоматически:
Параметр Описание
Протокол
Протокол обмена сетевыми пакетами.
IP IP-адрес клиента, находящегося в локальной сети.
Внутренний порт
Порт IP-адреса клиента, на который будет переадресовываться
трафик с внешнего порта маршрутизатора.
Внешний порт
Внешний порт маршрутизатора, трафик с которого будет
переадресовываться на IP-адрес клиента.
Описание
Информация, передаваемая клиентским сетевым приложением.
Страница 179 из 320
