DIR-816L Беспроводной двухдиапазонный маршрутизатор/точка доступа
AC750 с поддержкой 3G/CDMA/LTE и USB-портом
Руководство пользователя
Обзор маршрутизатора
Боковая панель

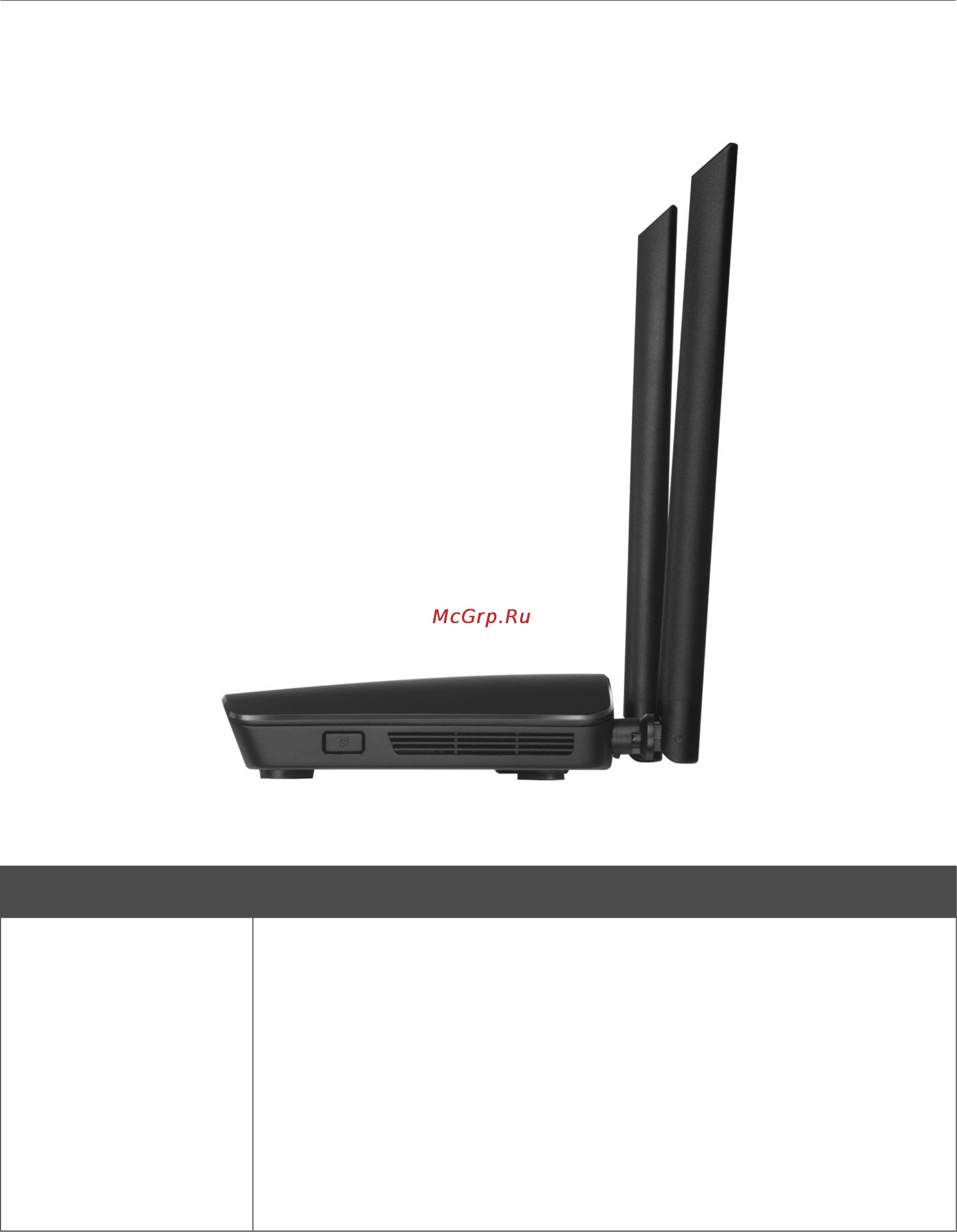

Рисунок 2. Вид боковой панели DIR-816L.
Название Описание
WPS
Кнопка для установки защищенного беспроводного соединения
(функция WPS) и включения/выключения беспроводной сети.
Для использования функции WPS: при включенном устройстве
нажмите кнопку, удерживайте 2 секунды и отпустите.
Светодиодный индикатор Беспроводная сеть / WPS должен начать
мигать.
Для выключения беспроводной сети: при включенном устройстве
нажмите кнопку, удерживайте 7 секунд и отпустите. Светодиодный
индикатор Беспроводная сеть / WPS должен погаснуть.
Страница 18 из 320
