DIR-816L Беспроводной двухдиапазонный маршрутизатор/точка доступа
AC750 с поддержкой 3G/CDMA/LTE и USB-портом
Руководство пользователя
Настройка устройства в режиме точки
доступа
ГЛАВА 5. НАСТРОЙКА УСТРОЙСТВА В РЕЖИМЕ
ТОЧКИ ДОСТУПА
Мастер настройки беспроводной сети
Чтобы задать необходимые настройки для беспроводной сети, нажмите ссылку Мастер
настройки беспроводной сети в разделе Начало.

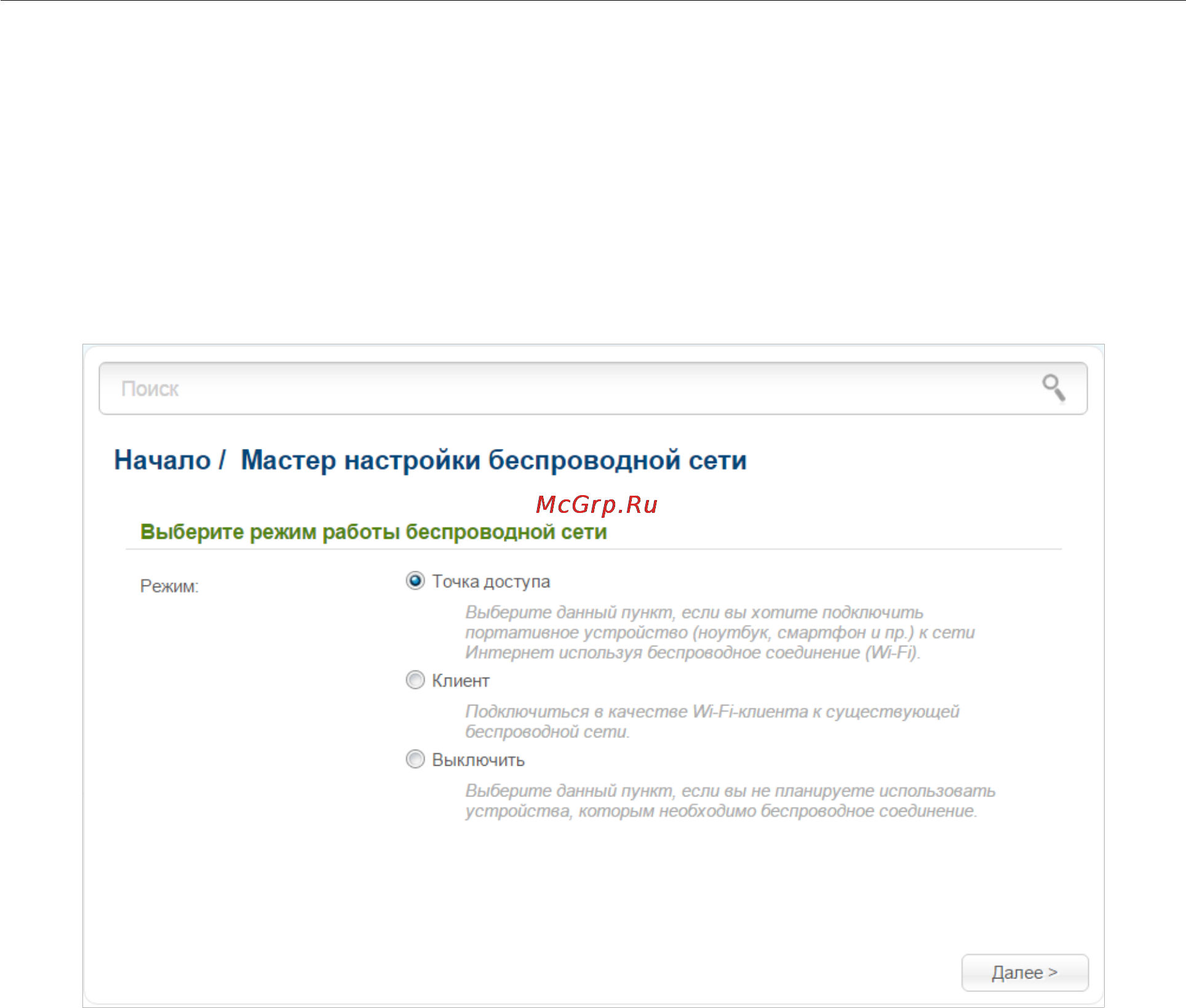

Рисунок 183. Страница выбора режима работы беспроводной сети.
Если Вы не планируете использовать беспроводное соединение, установите переключатель
Режим в положение Выключить. Нажмите кнопку Далее и на открывшейся странице
нажмите кнопку Применить. После нажатия на кнопку откроется страница Начало /
Информация.
Если Вы планируете подключать портативные устройства к сети Интернет, используя
беспроводное соединение, установите переключатель Режим в положение Точка доступа.
Нажмите кнопку Далее.
Если Вы планируете настроить устройство в качестве клиента для подключения к
беспроводной точке доступа, установите переключатель Режим в положение Клиент.
Нажмите кнопку Далее.
Страница 247 из 320
