DIR-816L Беспроводной двухдиапазонный маршрутизатор/точка доступа
AC750 с поддержкой 3G/CDMA/LTE и USB-портом
Руководство пользователя
Настройка устройства в режиме
маршрутизатора
Пинг
На странице Система / Пинг Вы можете проверить доступность какого-либо узла в
локальной или глобальной сети с помощью утилиты Ping.
Утилита Ping отправляет эхо-запросы указанному узлу сети и фиксирует поступающие
ответы.

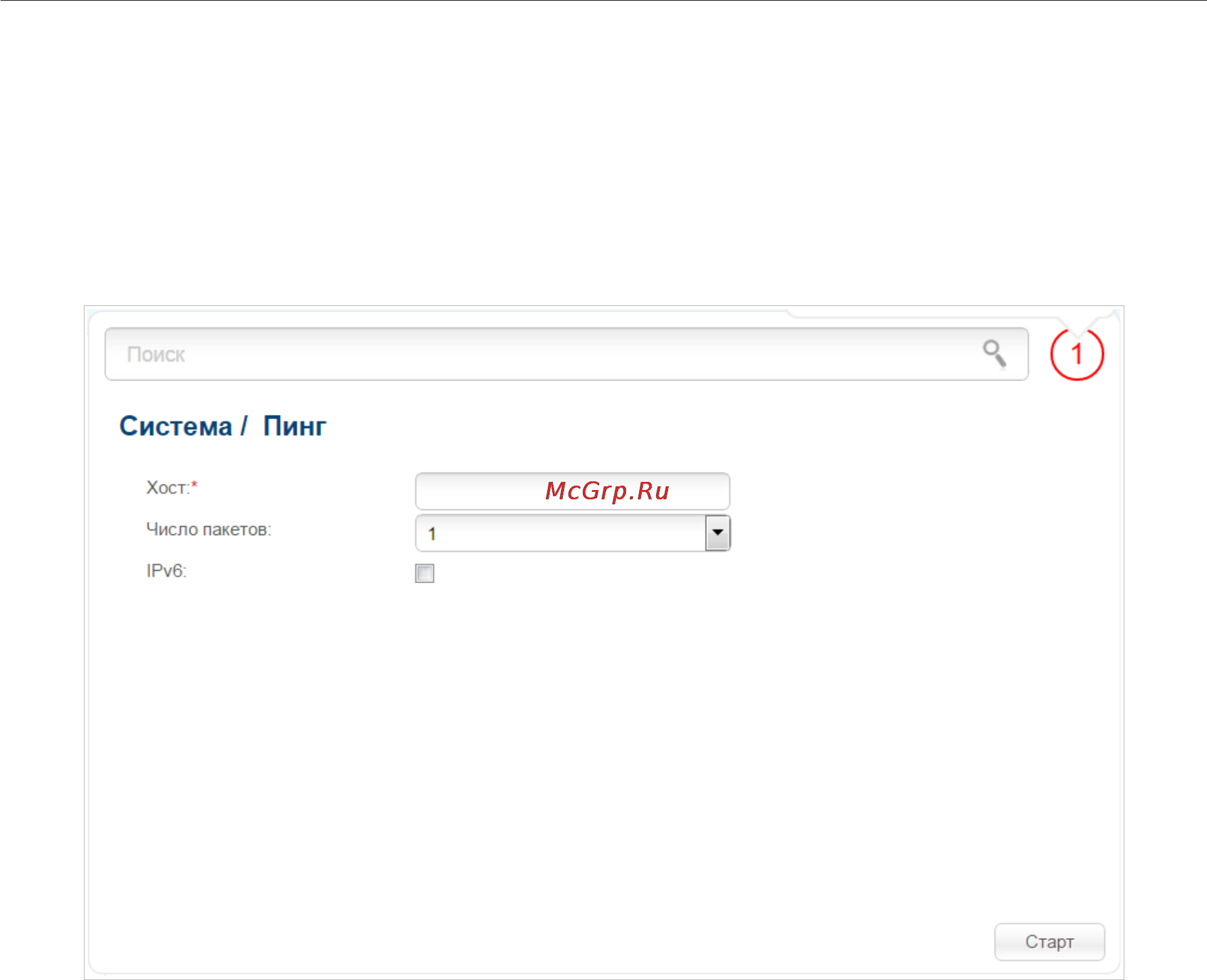

Рисунок 177. Страница Система / Пинг.
Для проверки доступности какого-либо узла введите IP-адрес или имя этого узла в поле Хост
и выберите количество запросов, которые будут отправлены для проверки доступности, в
раскрывающемся списке Число пакетов. Если для проверки доступности необходимо
использовать протокол IPv6, установите соответствующий флажок. Нажмите кнопку Старт.
Через некоторое время на странице отобразится результат проверки.
Страница 241 из 320
