DIR-816L Беспроводной двухдиапазонный маршрутизатор/точка доступа
AC750 с поддержкой 3G/CDMA/LTE и USB-портом
Руководство пользователя
Установка и подключение
маршрутизатора
Режим точки доступа
На странице Начало / Информация приведена общая информация по маршрутизатору и
его программному обеспечению.

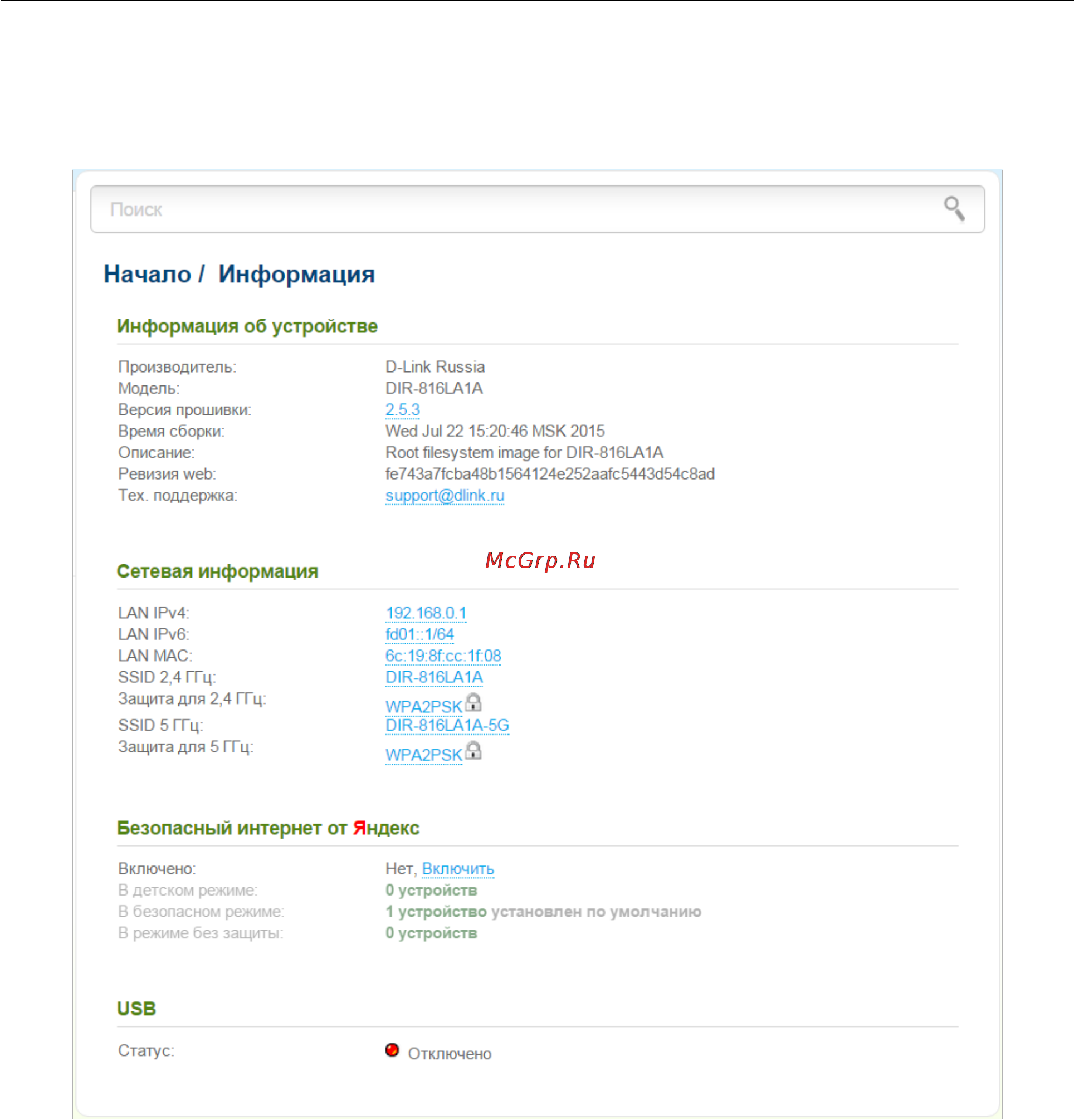

Рисунок 21. Страница общей информации в режиме точки доступа.
Со страницы общей информации Вы можете сразу перейти на некоторые страницы web-
интерфейса.
Чтобы обновить внутреннее программное обеспечение маршрутизатора, щелкните левой
кнопкой мыши на текущей версии ПО (правый столбец строки Версия прошивки) и
следуйте инструкциям диалогового окна.
Чтобы обратиться в техническую поддержку D-Link (отправить сообщение по электронной
почте), щелкните левой кнопкой мыши на адресе технической поддержки (правый столбец
строки Тех. поддержка). После нажатия откроется окно почтовой программы для отправки
нового письма на указанный адрес.
Страница 41 из 320
