Важно
! При установке данного устройства в авто-
мобиле, в котором отсутствует положение
ключа зажигания АСС, красный кабель
должен быть подключен к клемме, которая
определяет рабочее положение ключа за-
жигания; в противном случае может возни-
кнуть утечка тока аккумуляторной батареи.
O
N
S
T
A
R
T
O
F
F

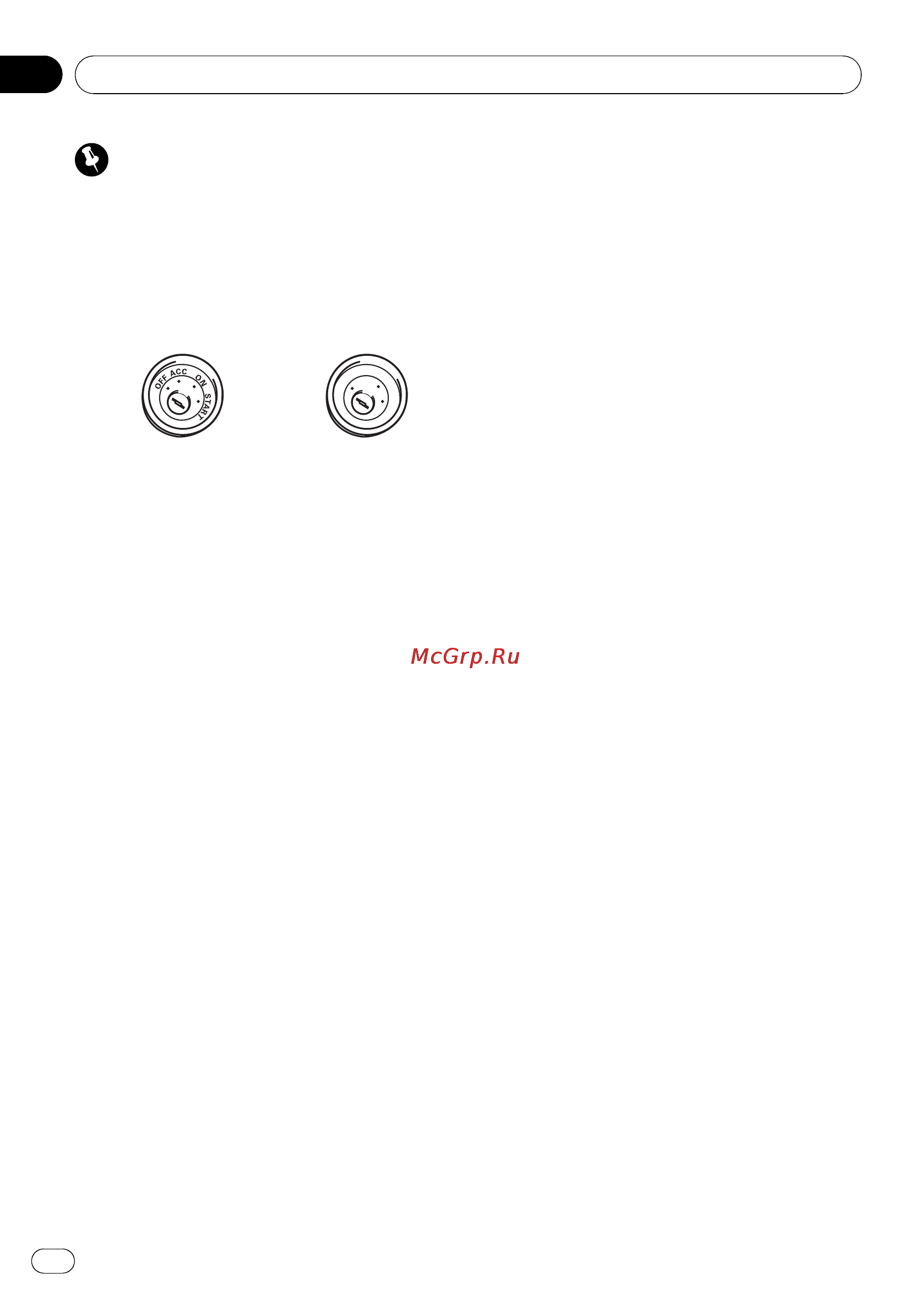

Положение ACC Положение ACC от-
сутствует
! Эксплуатация данного устройства в усло-
виях, отличных от описанных ниже, может
привести к пожару или сбою в работе ус-
тройства.
— Транспортные средства с 12-вольтовым
аккумулятором и заземлением отри-
цательного полюса.
— Громкоговорители 50 Вт (выходная
мощность) иот4 до 8 Ом (сопротивле-
ние).
! Во избежание короткого замыкания,
перегрева или неисправностей обязатель-
но соблюдайте следующие указания.
— Перед установкой отсоедините отри-
цательную клемму аккумулятора.
— Закрепите провода при помощи зажи-
мов или изоляционной ленты. Для за-
щиты проводки заизолируйте провода в
местах их соприкосновения с метал-
лическими деталями.
— Разместите все кабели в удалении от
подвижных деталей, таких как рычаг
переключения передач и направляю-
щие сидений.
— Разместите все кабели в удалении от
нагревающихся деталей, таких как
решетка обогревателя.
— Запрещается подключать желтый про-
вод дисплея к аккумуляторной батарее
автомобиля через сверленое отверстие
в отсеке двигателя.
— Изолируйте концы всех неподсоединен-
ных кабелей изоляционной лентой.
— Не укорачивайте кабели.
— Никогда не срезайте изоляцию со
шнура питания данного устройства с
целью подачи питания на другое ус-
тройство. Допустимая нагрузка кабеля
по току ограничена.
— Используйте предохранитель с указан-
ными параметрами.
— Запрещается напрямую заземлять от-
рицательный вывод громкоговорителя.
— Запрещается связывать вместе отри-
цательные кабели нескольких громкого-
ворителей.
! При включении питания устройства упра-
вляющий сигнал подается через сине-
белый провод. Подключите этот провод к
клемме пульта управления внешнего уси-
лителя мощности или клемме реле
управления антенны с электроприводом
(макс. 300 мА 12 В постоянного тока). Если
автомобиль оборудован встроенной в
оконное стекло антенной, подсоедините
провод к клемме питания усилителя ан-
тенны.
! Запрещается подсоединять сине-белый
кабель к клемме питания внешнего уси-
лителя мощности. Также запрещается по-
дсоединять данный провод к клемме
питания антенны с электроприводом. В
противном случае может возникнуть
утечка тока аккумуляторной батареи или
иная неисправность.
! Черный кабель является заземляющим.
Заземляющие кабели данного устройства
и других устройств (особенно устройств,
предназначенных для эксплуатации при
больших токах, таких как усилитель мощ-
ности) должны монтироваться отдельно. В
противном случае их случайное от-
соединение может привести к пожару или
неисправности.
Соединения
Ru
14
Раздел
02
