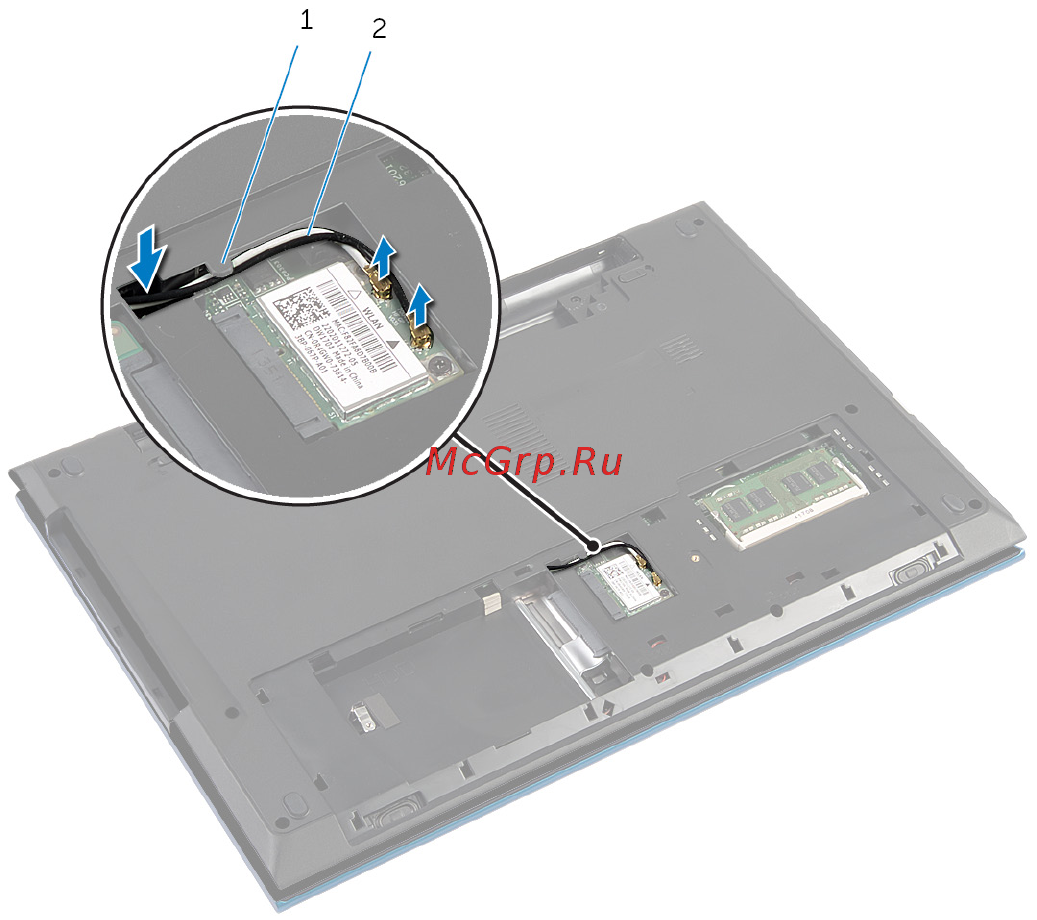

2 Отсоедините антенные кабели от платы беспроводной сети и вытащите
кабели из направляющих в основании компьютера.
1 направляющие 2 антенные кабели (2)
3 Переверните компьютер и откройте крышку дисплея до упора.
4 Извлеките антенные кабели из гнезда в основании компьютера и извлеките
кабели из платы разъема оптического дисковода.
5 Выверните винт, которым плата разъема оптического дисковода крепится к
основанию компьютера.
6 Сдвиньте плату разъема оптического дисковода, чтобы отсоединить ее от
системной платы.
60
