Dell inspiron 3543, 3543-9250 Инструкция по эксплуатации онлайн [61/104] 152279
![Dell inspiron 3543, 3543-8628 Инструкция по эксплуатации онлайн [61/104] 152278](/views2/1166493/page61/bg3d.png)

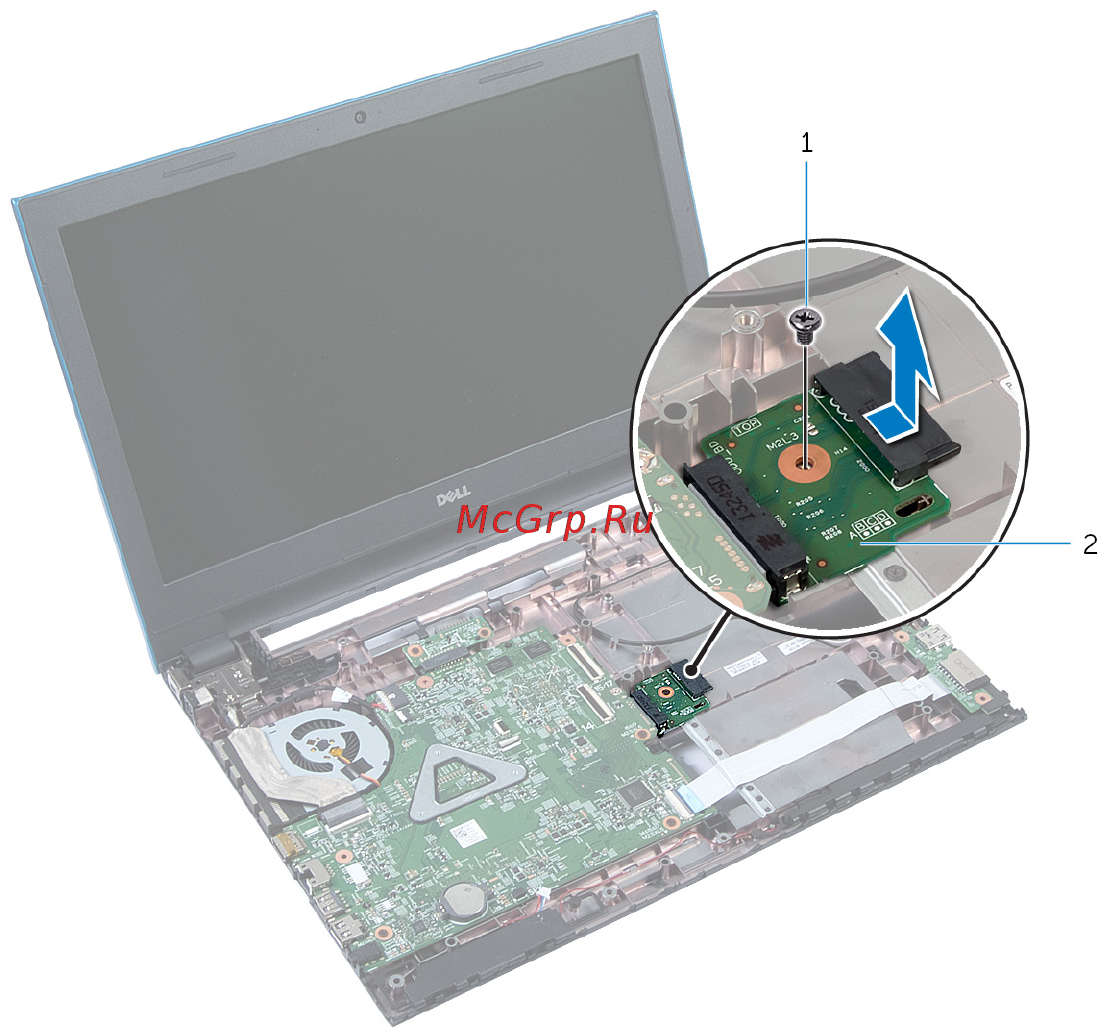

7 Снимите плату разъема оптического дисковода с основания компьютера,
приподняв ее.
1 винт 2 плата разъема оптического
дисковода
61
