Protherm Gepard 23 MTV [17/84] 5.1.2.1 Проверка счетчика газа

Установка 5
0020205765_02 Gepard Руководство по установке и техническому обслуживанию 17
▶ Установите на водопроводе холодной воды группу
безопасности горячей воды и запорный кран.
▶ Если вы встраиваете внешний расширительный бак,
то встройте в подающую линию системы отопления
(на выходе изделия) обратный клапан или выведите
из эксплуатации внутренний расширительный бак.
5.1.2.1 Проверка счетчика газа
▶ Убедитесь, что счетчик газа рассчитан на необходи-
мый расход газа.

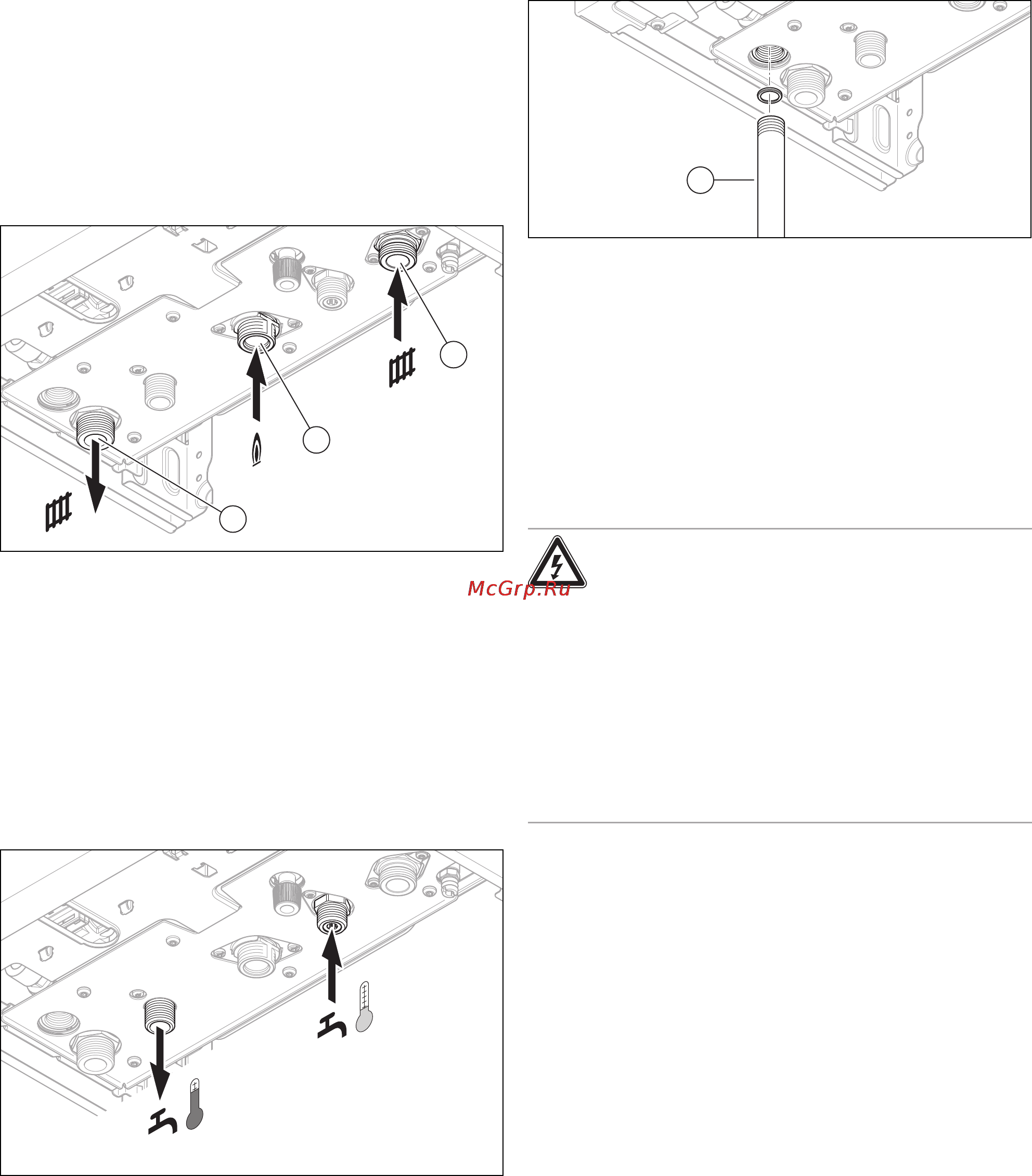

5.2 Установка подсоединения газа и
подающей/обратной линии системы
отопления
2
3
1
1. Выполните установку газопровода к подсоединению
газа (2) без механических напряжений.
2. Перед вводом в эксплуатацию удалите воздух из
газопровода.
3. Выполните установку подающей линии системы
отопления (1) и обратной линии системы отопления
(3) согласно стандарту.
4. Проверьте герметичность всех подключений.
5.3 Установка подключения холодной и
горячей воды
▶ Выполните установку подключения холодной и горя-
чей воды согласно стандарту.
5.4 Присоединение сливной трубы к
предохранительному клапану изделия
1. Установите сливную трубу предохранительного кла-
пана так, чтобы при снятии и надевании нижней ча-
сти сифона она не мешала.
1
2. Выполните установку сливной трубы (1) как пока-
зано на рисунке.
3. Трубопровод должен заканчиваться так, чтобы при
утечке воды или пара не ошпарились люди и не по-
вредились электрические детали. Убедитесь, что
конец линии заметен.
5.5 Электромонтаж
Выполнять электромонтаж разрешается только квалифи-
цированным специалистам-электрикам.
Опасность!
Опасность для жизни в результате пора-
жения электрическим током!
Клеммы подключения к сети L и N посто-
янно находятся под напряжением, в том
числе при выключенном изделии.
▶ Отключите подвод электрического
тока.
▶ Предотвратите повторное включение
подвода электрического тока.
5.5.1 Открывание и закрывание блока
электроники
5.5.1.1 Открывание блока электроники
1. Демонтируйте переднюю облицовку. (→ страница 13)
