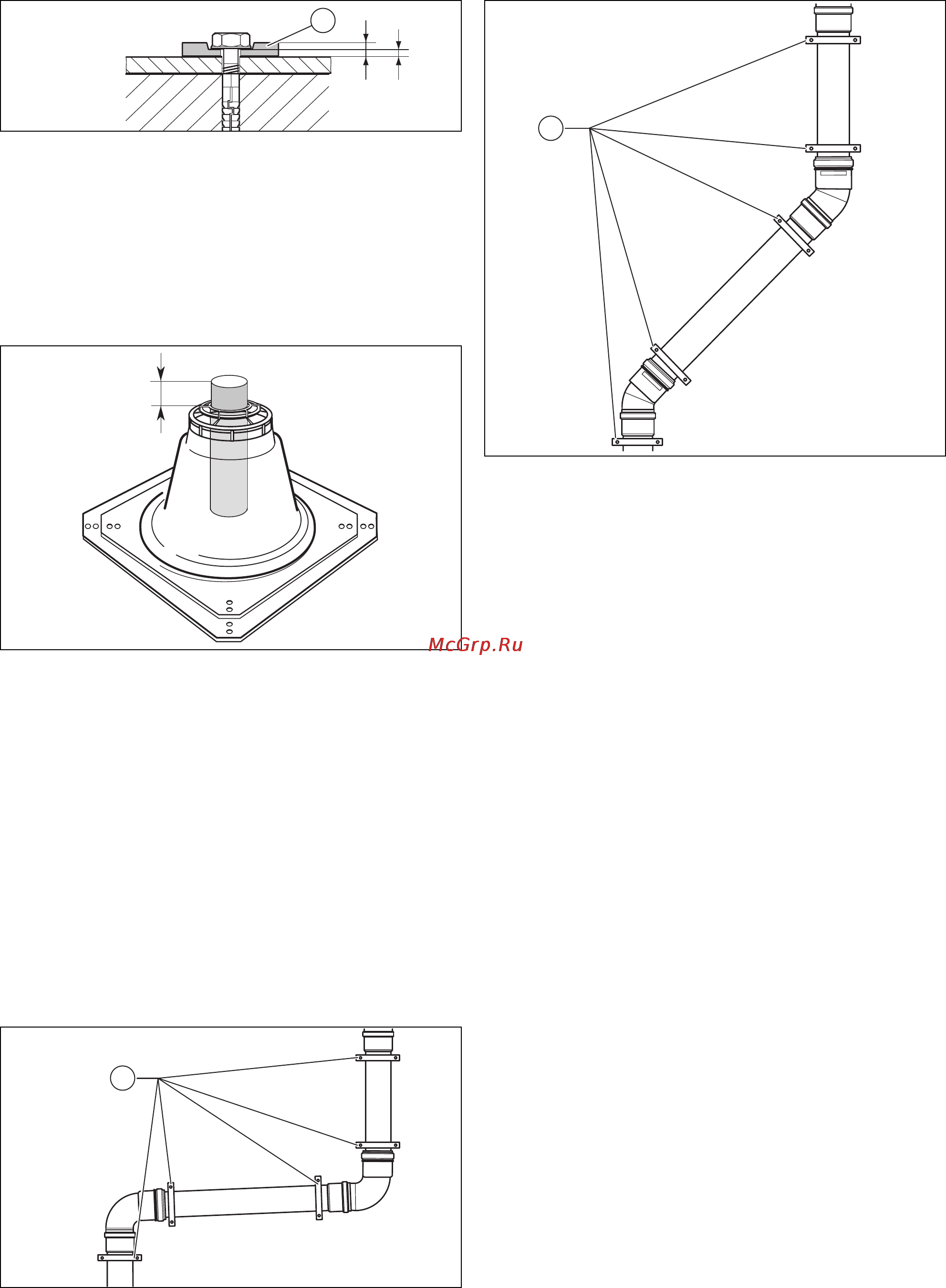

6 Система воздуховодов/дымоходов
52 Руководство по установке и техническому обслуживанию Gepard 0020205765_02
h h/2
1
4. Закрепите основание оголовка шахты четырьмя
винтами на краю устья.
5. Для уравновешивания растяжения материала обя-
зательно используйте 4 гибкие прокладные шайбы
(1).
6. Сожмите прокладные шайбы на 50% (h/2).
7. При необходимости можно уменьшить основание
оголовка шахты пилой.
60 mm
8. Проконтролируйте, чтобы над основанием оголовка
шахты выступало 60 мм.
9. Вставьте крышку оголовка шахты вставным кон-
цом в верхний конец жесткого дымохода и вдавите
внутрь.
6.4.14.6 Монтаж горизонтального
дымохода/воздуховода
1. Выполните монтаж удлинителей, начиная с шахты
или наружной стены в сторону прибора.
2. При необходимости укоротите удлинители с помо-
щью пилы.
3. Смонтируйте на каждую удлиняющую трубу по од-
ному крепежному хомуту непосредственно возле
муфты.
1
1
4. Смонтируйте на удлинителе после каждого отвода
87° дополнительный хомут (1).
1
1
5. Смонтируйте на удлинителе после каждого отвода
45° дополнительный хомут (1).
6. В последнюю очередь вставьте отводы или трой-
ники с ревизионным отверстием воздуховода и ды-
мохода в соответствующие подключения прибора.
