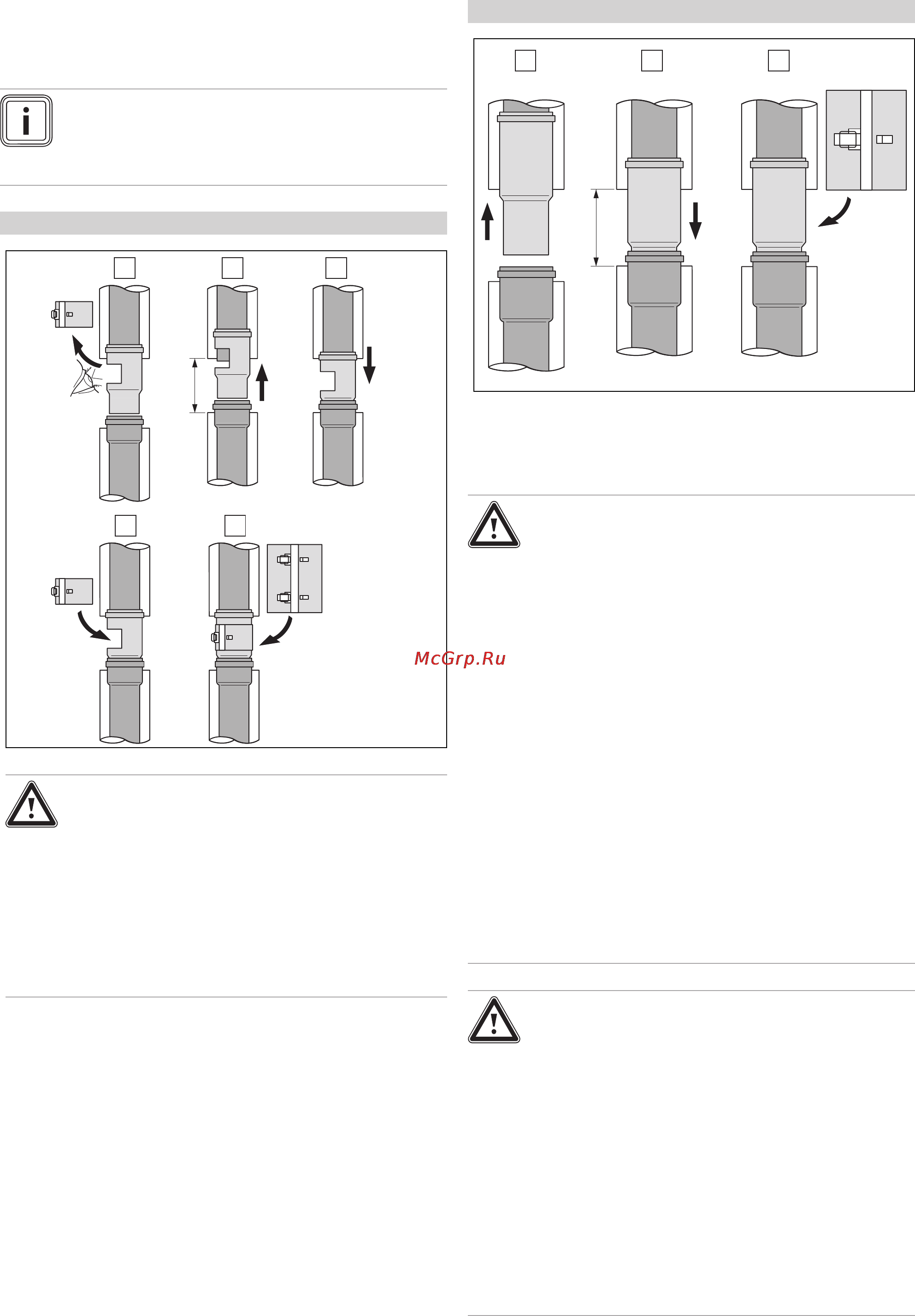

6 Система воздуховодов/дымоходов
38 Руководство по установке и техническому обслуживанию Gepard 0020205765_02
6.4.7 Монтаж разъединительного устройства и
удлинителей
6.4.7.1 Монтаж разъединительного устройства
Указание
Разъединительное устройство служит для
упрощения монтажа системы воздухово-
дов/дымоходов и изолирования их от изделия.
Условия: Разъединительное устройство для 60/100 мм
BA C
ED
82 mm
Опасность!
Опасность отравления из-за утечки отхо-
дящих газов!
Если во время эксплуатации ревизионное
отверстие в надвижной муфте не закрыто,
возникает риск утечки отходящих газов.
▶ После установки надвижной муфты
необходимо смонтировать хомут для
защиты от утечки отходящих газов.
▶ Выполните установку разъединительного устрой-
ства, как показано на рисунке.
Условия: Разъединительное устройство для 80/125 мм
BA C
82-84 mm
▶ Выполните установку разъединительного устрой-
ства, как показано на рисунке.
6.4.7.2 Монтаж удлинителей
Опасность!
Опасность отравления из-за утечки отхо-
дящих газов!
Опасность отравления из-за утечки отхо-
дящих газов!
▶ При необходимости используйте для
облегчения монтажа только воду или
обычную мыльную смазку.
▶ При монтаже труб обязательно обра-
щайте внимание на правильность по-
садки уплотнений (не используйте по-
врежденные уплотнения).
▶ Перед началом монтажа удалите за-
усенцы и снимите фаску на трубах во
избежание повреждения уплотнений .
Удалите стружку.
▶ Не используйте трубы с выпуклостями
и другими повреждениями поверхно-
стей.
Опасность!
Опасность отравления из-за утечки отхо-
дящих газов!
В результате теплового расширения удли-
нительные трубы, не закрепленные на
стене или потолке, могут прогибаться и
разъединяться.
▶ Закрепите все удлинительные трубы
с помощью трубных хомутов к стене
или к потолку. Расстояние между двумя
трубными хомутами не должно превы-
шать длину удлинителя, то есть не бо-
лее 2 м.
