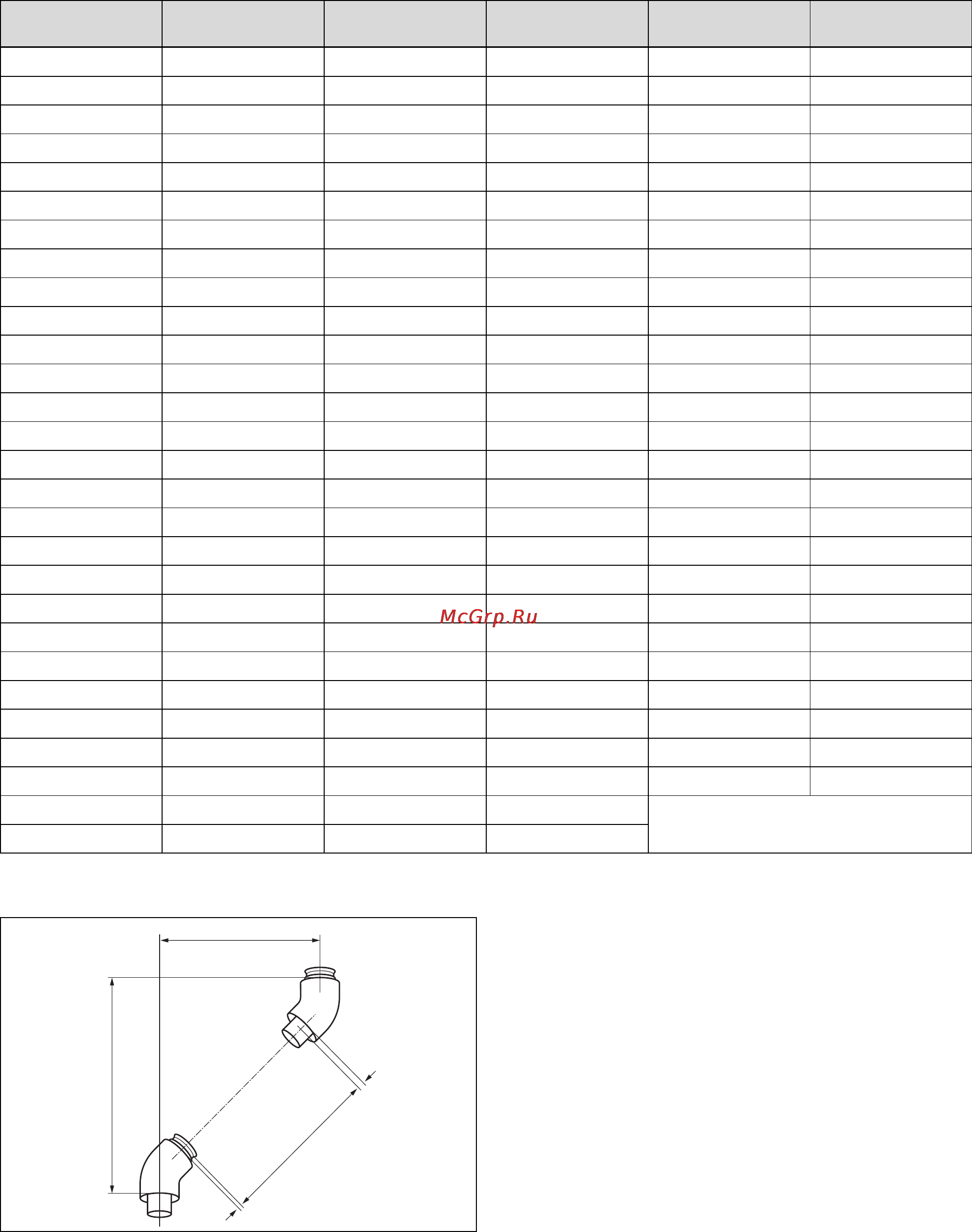

6 Система воздуховодов/дымоходов
42 Руководство по установке и техническому обслуживанию Gepard 0020205765_02
Смещение Длина трубы по-
дачи воздуха
Смещение Длина трубы по-
дачи воздуха
Смещение Длина трубы по-
дачи воздуха
365 155 590 380 815 605
370 160 595 385 820 610
375 165 600 390 825 615
380 170 605 395 830 620
385 175 610 400 835 625
390 180 615 405 840 630
395 185 620 410 845 635
400 190 625 415 850 640
405 195 630 420 855 645
410 200 635 425 860 650
415 205 640 430 865 655
420 210 645 435 870 660
425 215 650 440 875 665
430 220 655 445 880 670
435 225 660 450 885 675
440 230 665 455 890 680
445 235 670 460 895 685
450 240 675 465 900 690
455 245 680 470 905 695
460 250 685 475 910 700
465 255 690 480 915 705
470 260 695 485 920 710
475 265 700 490 925 715
480 270 705 495 930 720
485 275 710 500 935 725
490 280 715 505 940 730
495 285 720 510
500 290 725 515
6.4.8.3 Монтаж отводов 45° (алюминий) ⌀ 80/125 мм
C
A
B
5
5
A Смещение
B Длина воздуховода
C Высота
1. Измерьте смещение (A), например 300 мм.
