Система воздуховодов/дымоходов 6
0020205765_02 Gepard Руководство по установке и техническому обслуживанию 41
Смещение Длина
трубы
подачи
воздуха
Высота Смещение Длина
трубы
подачи
воздуха
Высота в Смещение Длина
трубы
подачи
воздуха
Высота в
285 230 438 465 485 618 645 739 798
290 237 443 470 492 623 650 746 803
295 244 448 475 499 628
300 251 453 480 506 633
305 258 458 485 513 638
310 265 463 490 520 643
315 272 468 495 527 648
320 280 473 500 534 653
325 287 478 505 541 658
330 294 483 510 548 663

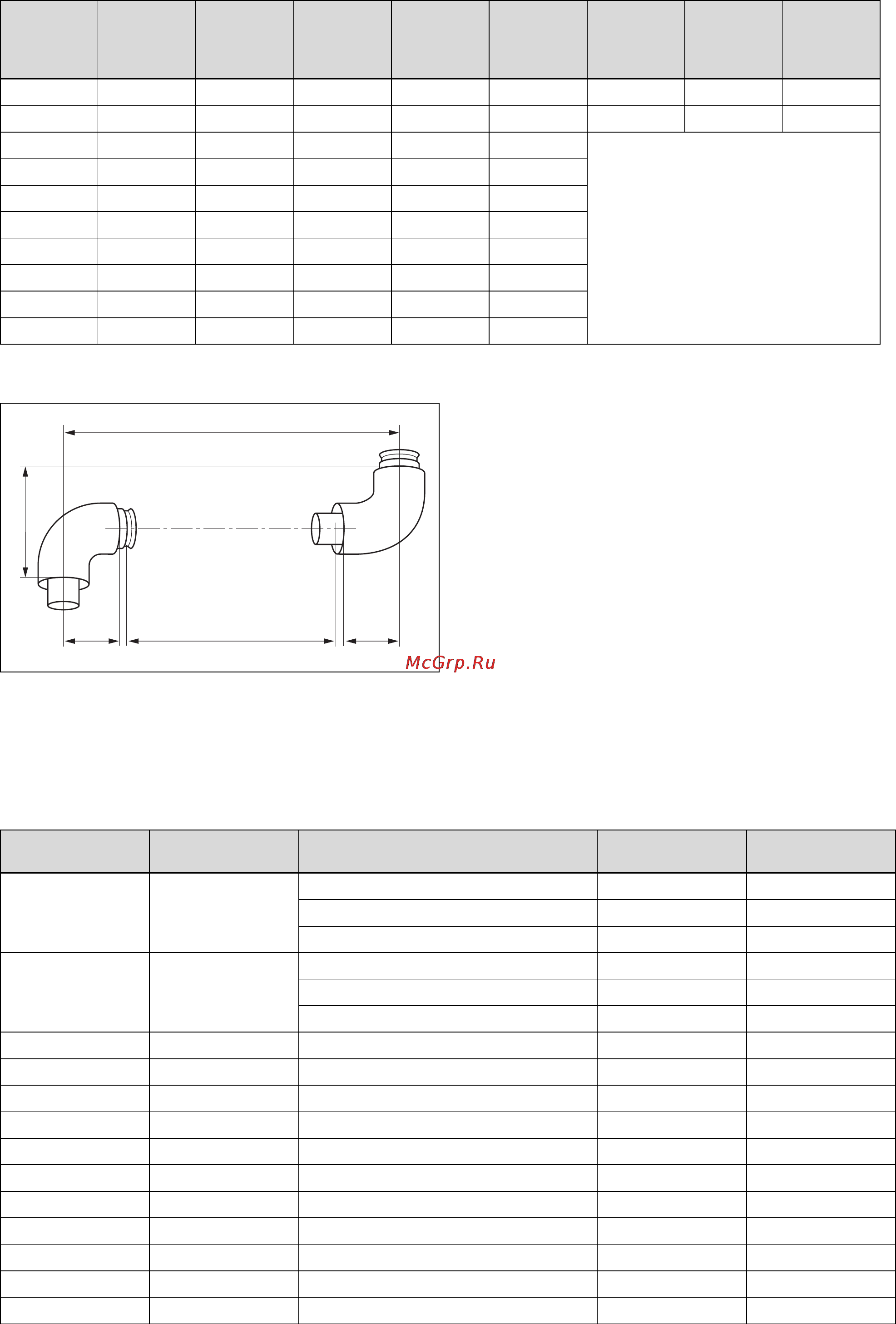

6.4.8.2 Монтаж отводов 90° (алюминий) ⌀ 60/100 мм
185
85
100
10
10
A
B
A Смещение B Длина трубы подачи воздуха
1. Измерьте смещение (A), например 400 мм.
Таблица значений смещения (→ страница 41)
2. На основе этого значения определите длину трубы по таблице (B) = 190 мм.
◁ Из этого складывается соответствующая длина трубы отходящих газов 190 + 40 = 230 мм
Смещение Длина трубы по-
дачи воздуха
Смещение Длина трубы по-
дачи воздуха
Смещение Длина трубы по-
дачи воздуха
190, 195, 200, 205,
210
0 505 295 730 520
510 300 735 525
515 305 740 530
от 210 до 310 невозможно
520 310 745 535
525 315 750 540
530 320 755 545
310 100 535 325 760 550
315 105 540 330 765 555
320 110 545 335 770 560
325 115 550 340 775 565
330 120 555 345 780 570
335 125 560 350 785 575
340 130 565 355 790 580
345 135 570 360 795 585
350 140 575 365 800 590
355 145 580 370 805 595
360 150 585 375 810 600
