11

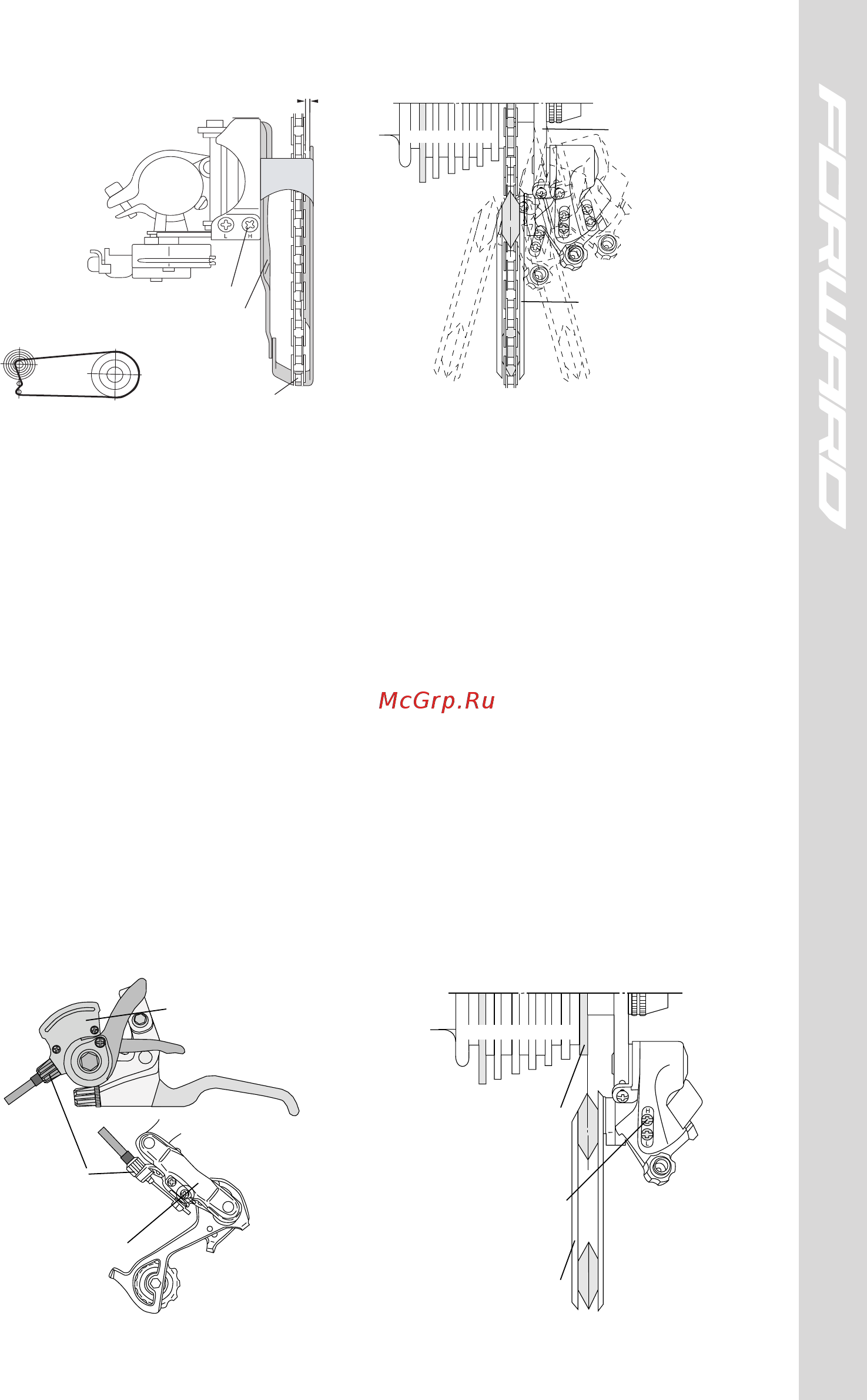

4.7 ЗАДНИЙ ПЕРЕКЛЮЧАТЕЛЬ
1. перед регулировкой заднего переключателя убедитесь, что элемент крепления заднего
переключателя (петух) не деформирован, и рамка с роликами параллельна плоскости звезд кассеты
(рис. 18)
2. вращая шатуны вперед, установите правый шифтер в положение “малая звезда”, установите цепь на
самую маленькую звезду на кассете
3. закрутите винт регулировки натяжения троса до конца и выкрутите на два оборота (рис. 19)
4. с помощью ограничительного винта H (high) отрегулируйте крайнее внешнее положение заднего
переключателя таким образом, чтобы верхний ролик заднего переключателя находился точно под
наименьшей звездой (рис. 20)
5. зафиксируйте трос заднего переключателя таким образом, чтобы не было свободного провиса троса
(5 н/м)(рис. 21)
6. вращая шатуны вперед с помощью шифтера, установите цепь на большую звезду в кассете
7. ограничительным винтом L (low) добейтесь того, чтобы при крайней низшей передаче (наибольшая
звезда) рамка с роликами свободно находилась в плоскости большой звезды (рис. 22), при этом
переключение шифтера в положение низшей передачи, должно проходить легко и четко.
8. с помощью регулировочного винта тонкой настройки на шифтере (или переключателе) добейтесь
четкой работы заднего переключателя (рис. 19).
петух
вид сзади
вид сзади
вид сзади
правый шифтер
задний переключатель
правильно неправильно
тросик
неправильно
рамка с роликами
рамка с роликами
винт регулировки
натяжения тросика
регулировочный винт H (high)
регулировочный винт L (low)
наименьшая звезда
наибольшая звезда
фиксирующий винт
звезды кассеты
рамка с роликами
звезды кассеты
рамка переднего перекл.
рамка переднего перекл.
наибольшая звезда
тросик
наименьшая звезда
регулировочный винт L (low)
регулировочный винт
рамка переднего перекл.
2-4 мм.
переключатель передний
звезды
1-2 мм.
цепь
большая звезда
рамка переднего перекл.
наибольшая звезданаименьшая звезда
кассета передние звезды
кассета передние звезды
регулировочный винт H (high)
цепь
левый шифтер
1-2 мм.
фиксирующий винт
рис. 17
рис. 18
петух
вид сзади
вид сзади
вид сзади
правый шифтер
задний переключатель
правильно неправильно
тросик
неправильно
рамка с роликами
рамка с роликами
винт регулировки
натяжения тросика
регулировочный винт H (high)
регулировочный винт L (low)
наименьшая звезда
наибольшая звезда
фиксирующий винт
звезды кассеты
рамка с роликами
звезды кассеты
петух
вид сзади
вид сзади
вид сзади
правый шифтер
задний переключатель
правильно неправильно
тросик
неправильно
рамка с роликами
рамка с роликами
винт регулировки
натяжения тросика
регулировочный винт H (high)
регулировочный винт L (low)
наименьшая звезда
наибольшая звезда
фиксирующий винт
звезды кассеты
рамка с роликами
звезды кассеты
рис. 19
рис. 20
