Forward california 1.0 24", белый, (rbkw4en4p006) [8/26] Руль
8
4.2 РУЛЕВАЯ КОЛОНКА (БЕЗ РЕЗЬБОВОГО И РЕЗЬБОВОГО ТИПА)
Без резьбовая колонка:
1. убедитесь, что все сборочные единицы рулевой колонки собраны правильно и стоят на своих местах
(рис. 7);
2. с помощью винта якоря произведите затяжку (3-5 n/m) рулевой колонки до уровня, когда вилка
вращается в рулевой легко и без люфта;
3. выровняйте положение выноса относительно переднего колеса и затяните фиксирующие винты (8
n/m) (рис. 8).
4. высоту установки выноса можно незначительно отрегулировать с помощью компенсационных
шайб. Нужно придерживаться правила, глубина установки выноса на стержень вилки не должна
быть меньше 80% высоты выноса в месте установки.
винт якоря
фиксирующий винт
вынос
крышка рулевой колонки
рулевая колонка
винт якоря
вынос
крышка рулевой колонки
рулевая колонка
компенсационная шайба

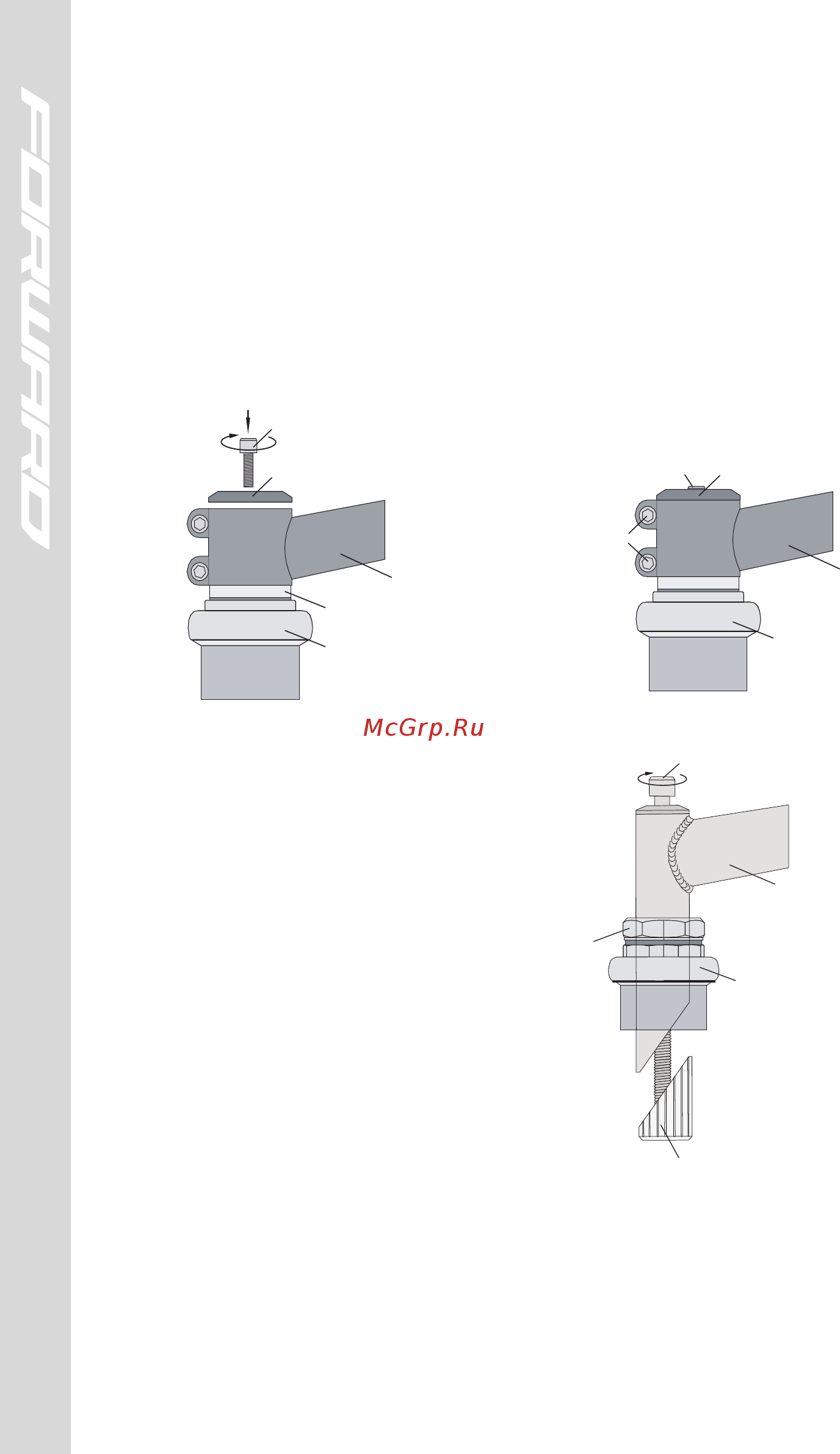

рис. 7
рис. 8
рис. 9
клиновая гайка
фиксирующий винт
вынос
верхний конус
рулевой колонки
контргайка
Резьбовая колонка:
1. убедитесь, что все сборочные
единицы рулевой колонки собраны
правильно и стоят на своих местах
(рис. 8);
2. установите необходимую высоту
выноса, выровняйте вынос
относительно переднего колеса и
затяните фиксирующий винт (25
н/м)
3. обратите внимание на отметку,
ограничивающую высоту подъема
выноса. Подъем выноса выше этой отметки недопустим.
4.3 РУЛЬ
Обычно руль имеет «подъем» и «загиб». Правильно будет установить положение руля в выносе т.о.
что бы «подъем» находился горизонтально. Либо можно основываться на собственных ощущениях
комфорта. Для выравнивания/установки руля, ослабьте/снимите фиксирующие болты, установите руль по
центру выноса, выдерживая при этом правильное направление подъема. Затяните фиксирующие болты
попеременно – если крепление двухболтовое, попеременно в «шахматном» порядке, если крепление
четырех болтовое. Окончательное усилие затяжки 5-8 н/м.
