Gorenje gt 15 u/v6 [10/72] Anschluss an das elektronetz
![Gorenje gt 15 u/v6 [10/72] Anschluss an das elektronetz](/views2/1168762/page10/bga.png)
10

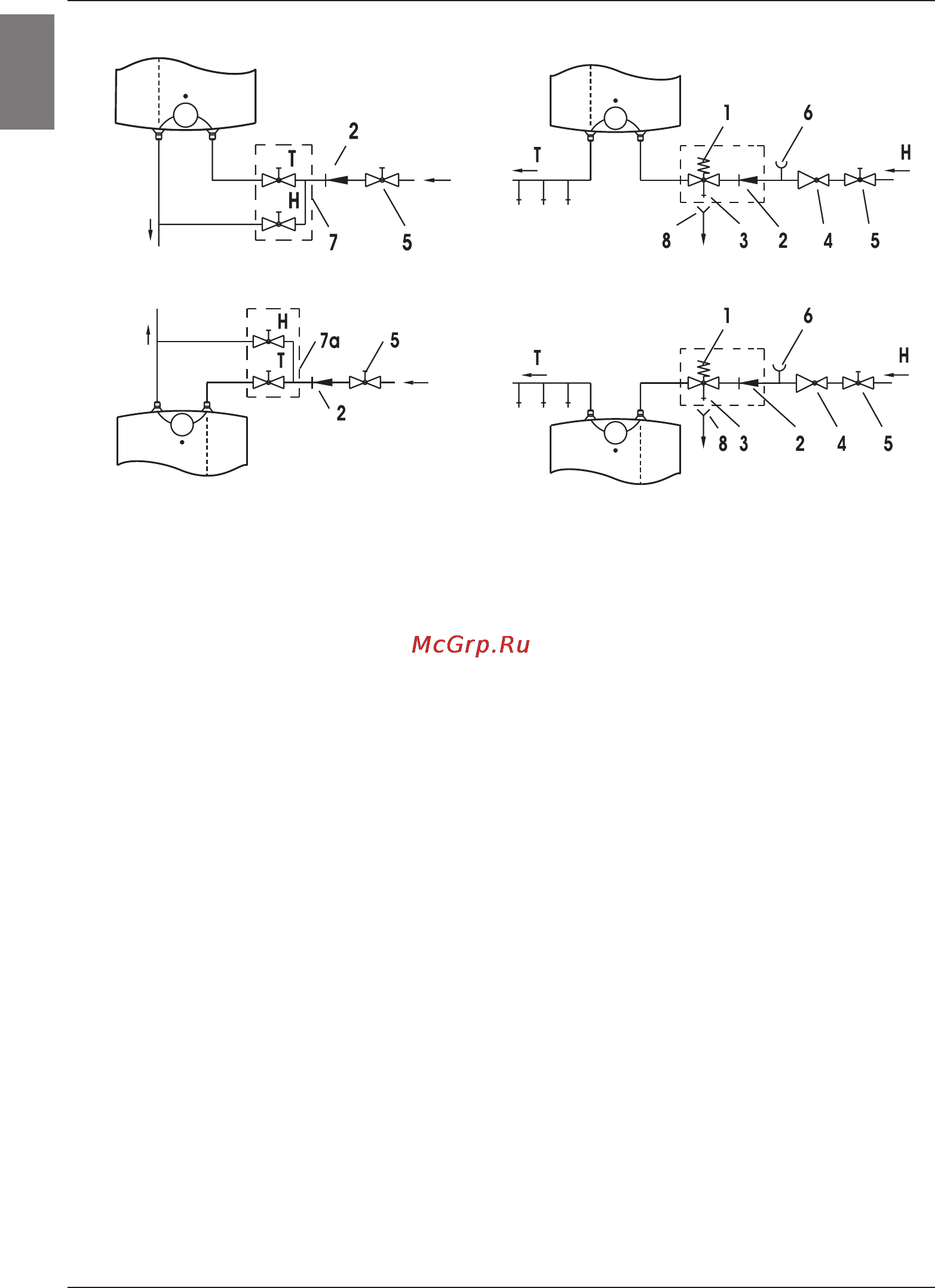

Offenes (Durchfluss) System Geschlossenes (Druck) System
D
Montage oberhalb des Waschbeckens Montage oberhalb des Waschbeckens
Montage unterhalb des Waschbeckens Montage unterhalb des Waschbeckens
Legende:
1 - Sicherheitsventil 7 - Mischbatterie (über dem Waschbecken)
2 - Rückfluß-verhinderer 7a - Mischbatterie (unter dem Waschbecken)
3 - Prüfventil8 - Trichter
4 - Druchminderer
5 - Absperrventil H - Kaltwasser
6 - Prüfansatz T - Warmwasser
Zwischen Heizkörper und Laufsicherheitsventil darf kein Sperrventil eingebaut
werden, weil damit das Laufsicherheitsventil außer Betrieb gesetzt würde.
Der Warmwasserbereiter kann ohne Reduktionsventil an das Wasserleitungssystem des
Hauses angeschlossen werden, wenn der Druck im System weniger als 0,5 MPa beträgt.
Vor Anschluss an das Elektronetz ist der Warmwasserbereiter unbedingt mit Wasser zu
füllen. Beider ersten Füllung öffnen Sie den Warmwasserlauf der Mischbatterie. Der
Warmwasserbereiter ist voll, wenn Wasser aus dem Auslaufrohr der Mischbatterie läuft.
ANSCHLUSS AN DAS ELEKTRONETZ
Der Anschluss des Warmwasserbereiters an das Elektronetz erfolgt über ein Anschlusskabel
mit Stecker. Wenn für den Anschluss an das Elektronetz ein neues, längeres Kabel
verwendet wird, so ist das Kabel in der Kabeleinführung zu befestigen und die Drähte an die
Anschlussklemme anzuschrauben. Dabei muss das Gerät vom Elektronetz getrennt sein.
Zwischen Warmwasserbereiter und der bleibenden Installation ist ein Schalter einzubauen,
der beide Spannungspole unterbricht. Der Abstand zwischen den offenen Schalterkontakten
muss mindestens 3 mm betragen. Der Anschluss an das Elektronetz hat im Einklang mit den
Vorschriften für den Anschluss an elektrische Leitungen zu erfolgen.
VORSICHT: Vor jedem Eingriff in den Warmwasserbereiter müssen Sie den
Stromabschalten!
