62
H

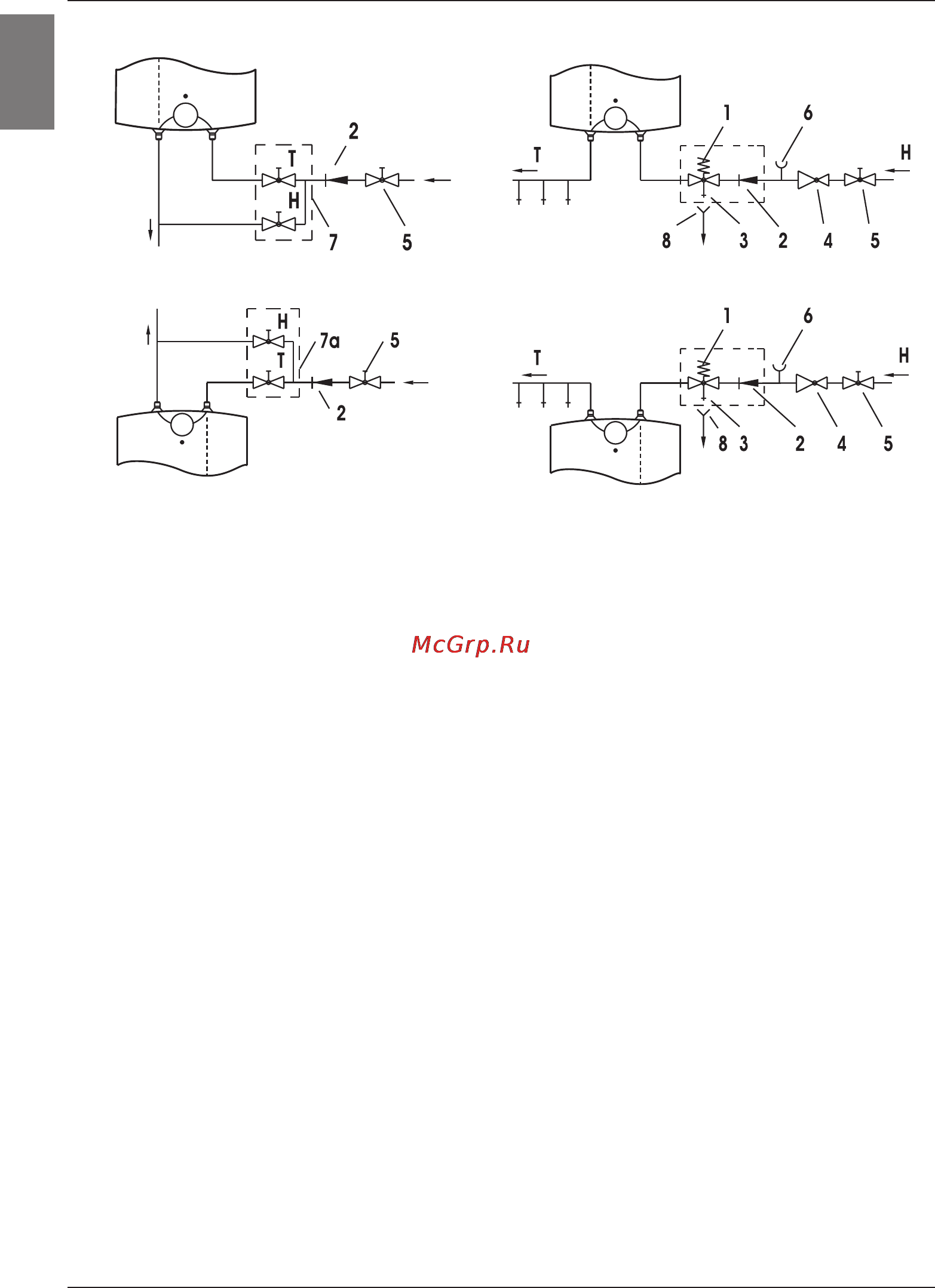

Nyitott (nem nyomás alatti) rendszer Zárt (nyomás alatti) rendszer
Felső elhelyezésű kivitel Felső elhelyezésű kivitel
Alsó elhelyezésű kivitel Alsó elhelyezésű kivitel
A vízmelegítő és a biztonsági szelep között zárásmentes elzáró szelep is felszerelhető,
mivel ezzel a biztonsági szelep funkciója meggátolható.
Ha a vízhálózatban a víz nyomása 0,5 MPa-nál (5 bar) alacsonyabb, akkor nyomáscsökkentő
szelep beépítésére nincs szükség.
Az elektromos csatlakoztatást megelőzően kötelező a vízmelegítő vízzel történő feltöltése.
Az első feltöltésnél a keverő csaptelep melegvíz csapját ki kell nyitni. Ha a vízmelegítő fel
van töltve vízzel, akkor a keverő csaptelep kifolyó csövén megkezdődik a víz kifolyása.
A VÍZMELEGÍTŐ CSATLAKOZTATÁSA AZ ELEKTROMOS HÁLÓZATRA
A vízmelegítőt az elektromos csatlakozó vezetékre szerelt villásdugóval kell az elektromos
hálózathoz csatlakoztatni. Ha a készülék egy új, hosszabb csatlakozó vezetékkel csatlakozik
az elektromos hálózathoz, akkor azt egy kábelbevezető gyűrűvel kell rögzíteni, a benne
lévő vezetékeket pedig a csatlakozóaljzatba csavarozni. Ebben az esetben a vízmelegítőt
le kell választani az elektromos hálózatról. A vízmelegítő és a bekötés helye közé olyan
megszakító kapcsolót kell szerelni, amely meg tudja szakítani az áramforrás pólusait úgy,
hogy a nyitott pólusok között legalább 3 mm távolság legyen.
A vízmelegítő elektromos hálózathoz való csatlakoztatását az elektromos berendezések
csatlakoztatására vonatkozó hatályos szabványok szerint kell elvégezni.
FIGYELMEZTETÉS: A bojler belsejébe történő beavatkozás előtt a bojlert feltétlenül
áramtalanítani kell!
Fő részek:
1 - Biztonsági szelep 7 - Nyílt rendszerű csaptelep - felső elhelyezés
2 - Visszacsapó szelep 7a - Nyílt rendszerű csaptelep - alsó elhelyezés
3 - Ellenőrző szelep
4 - Nyomáscsökkentő szelep
5 - Elzáró szelep H - Hidegvíz
6 - Ellenőrző szerelvény T - Melegvíz
