Gorenje gt 15 u/v6 [58/72] Koppling till elnätet
![Gorenje gt 15 u/v6 [58/72] Koppling till elnätet](/views2/1168762/page58/bg3a.png)
58
S
Det öppna (genomströmmande) systemet Slutet (tryck) system
Montage ovanför tvättstället Montage ovanför tvättstället
Montage under tvättstället Montage under tvättstället
Mellan varmvattenberedaren och säkerhetsventil får man inte montera in någon
stängningsventil, eftersom detta skulle sätta funktionen av säkerhetsventilen ur
spel.
Varmvattenberedaren kan kopplas till husets vattenledningsnät utan reduktionsventil, om
trycket i nätet understiger 0,5 MPa. Före inkopplingen till elnätet måste varmvattenberedaren
fyllas med vatten. Vid den första påfyllningen med vatten ska kranen för varmvatten på
vattenblandaren öppnas. Varmvattenberedaren är full med vatten när vattnet börjar
strömma ur vattenblandaren.
KOPPLING TILL ELNÄTET
Kopplingen av varmvattenberedaren till elnätet sker med en kopplingskabel med stickpropp.
Om man för inkopplingen till elnätet använder en ny, längre kabel, måste man fästa kabeln
i förskruvningen, och skruva fast trådarna i inkopplingsfästet. När detta ska göras måste
man först koppla bort varmvattenberedaren helt från elnätet. Mellan varmvattenberedaren
och fastinstallation måste man koppla en strömbrytare, som avbryter båda strömledningar.
Strömbrytarens kontakter i frånslaget läge måste hålla ett avstånd av minst tre mm.
Koppling av varmvattenberedaren till elnätet måste ske enligt gällande normer för elektriska
installationer.
VARNING: Före varje ingrepp i varmvattenberedarens inre måste man heltkoppla bort
varmvattenberedaren från det elektriska nätet!
Förklaring:

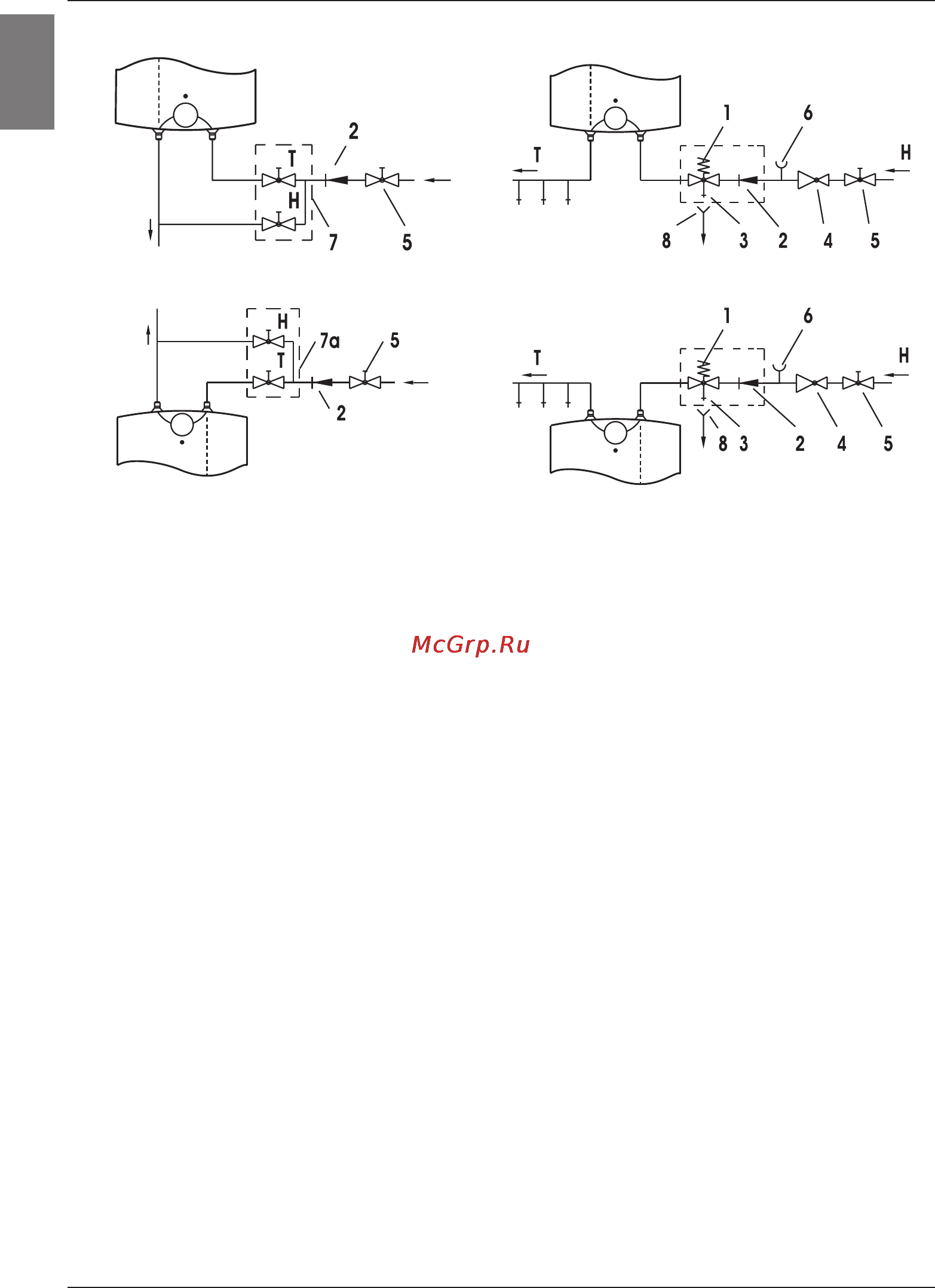

1 - Säkerhetsventil 7 - Vattenblandare - ovanför tvättstället
2 - Backventil 7a - Vattenblandare - under tvättstället
3 - Testventil 8 - Uppsamlingstratt med förbindelse till avloppsrör
4 - Reduktions- tryckventil
5 - Stängningsventil H - Kallt vatten
6 - Testförlängning T - Varmt vatten
