Gorenje gt 15 u/v6 [22/72] Priključenje na električnu mrežu
![Gorenje gt 15 u/v6 [22/72] Priključenje na električnu mrežu](/views2/1168762/page22/bg16.png)
22
HR

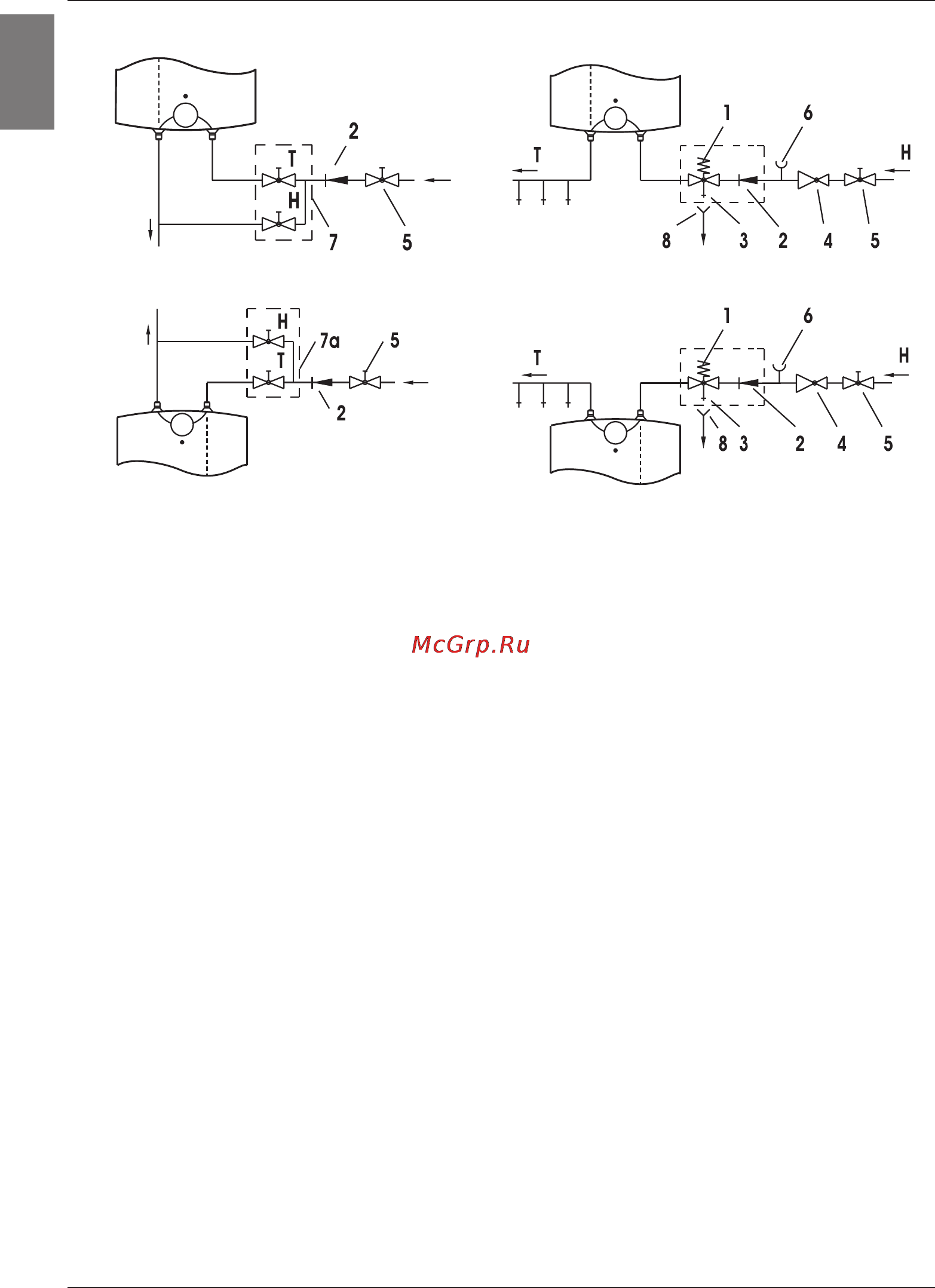

Otvoreni sistem Zatvoreni tlačni sistem
Varijanta iznad umivaonika Varijanta iznad umivaonika
Varijanta ispod umivaonika Varijanta ispod umivaonika
Između grijača i sigurnosnog ventila ne smijete ugraditi ventil za zaustavljanje, jer bi
time onemogućili djelovanje sigurnosnog ventila.
Grijač možete priključiti na kućnu vodovodnu mrežu bez redukcijskog ventila, ako je tlak u
mreži niži od 0,5 MPa.
Pred električnim priključivanjem grijač morate obavezno napuniti vodom. Prilikom prvog
punjenja otvorite ručicu za toplu vodu na bateriji za miješanje. Grijač je napunjen, kada voda
priteče kroz cijev za izlijevanje baterije za miješanje.
PRIKLJUČENJE NA ELEKTRIČNU MREŽU
Priključak grijača na električnu mrežu vrši se preko električnog kabla s utikačem. Ako se za
priključenje na električnu mrežu upotrijebi novi, duži kabel, kabel se pričvrsti u kablovsku
uvodnicu, a žice se naviju na priključnu spajalicu. U tom slučaju grijač je potrebno odvojiti od
električne mreže. Između grijača i trajne instalacije ugradi se prekidač, koji prekida oba pola
napajanja. Razdaljina među otvorenim kontaktima prekidača mora biti najmanje 3 mm.
Priključenje grijača na električnoj mreži mora biti u skladu sa standardima za električne
instalacije.
UPOZORENJE: Prije svakog posezanja u unutarnjost grijalice istu obvezno isključimo
iz električne mreže.
Legenda:
1 - Sigurnosni ventil 7 - Protočna baterija za miješanje - iznad umivaonika
2 - Nepovratni ventil 7a - Protočna baterija za miješanje - ispod umivaonika
3 - Test ventil 8 - Odvodna cijev s priključkom na vodovodnu kanalizaciju
4 - Redukcijski ventil tlaka
5 - Ventil za zaustavljanje H - Hladna voda
6 - Test dodatak T - Topla voda
