25
CZ
ZAPOJENÍ NA VODOVODNÍ SÍŤ
Přívod a odvod vody je na trubkách aparátu označen barevnými koncovkami. Přívod
studené vody je označen modrou a odvod teplé vody červenou barvou. Ohřívač vody lze
připojit k vodovodní síti dvěmi způsoby. Uzavřený, tlakový systém připojení umožňuje odběr
vody na více odběrových místech, zatímco otevřený, průtokový systém umožňuje pouze
jedno odběrové místo. Vzhledem k zvolenému systému přípojení si musíte pořídit i vhodné
směšovací baterie.
Při otevřeném, průtokovém systému je potřeba před ohřívací těleso zabudovat zpětný
ventil, který zamezuje vytékání vody z kotle v případě přerušení dodávky vody. U tohoto
systému připojení musíte použít průtokovou směšovací baterii. V ohřívači vody se z důvodu
ohřívanání objem vody zvětšuje a to způsobuje kapání vody z trubky směšovací baterie.
Silným utahováním ventilu směšovací baterie nezamezíte kapání vody, ale můžete jen
poškodit směšovací baterii.
Při uzavřeném, tlakovém systému připojení musíte na odběrových místech použít tlakové
směšovací baterie. Na dotokovou trubku musíte připojit bezpečnostní ventil nebo bezpečnostní
zařízení, které zabraňuje zvýšení tlaku v kotli o více než 0,1 MPa nad nominálním tlakem.
Během ohřívání vody v ohřívači se zvyšuje v kotli její tlak tak dlouho až dosáhne hranici
nastavenou na bezpečnostním ventilu. Protože zpětný ventil zamez vracení vody zpět do
vodovodní sítě, může dojít ke kapání vody na odtokovém otvoru bezpečnostního ventilu.
Kapající vodu můžete odvést přes sběrný nástavec, umístěný pod bezpečnostním ventilem,
do odtoku. Odtoková trubka umístěná pod výpustí bezpečnostního ventilu musí být umístěna
v místnosti kde nemrzne a musí být obrácena směrem dolů.

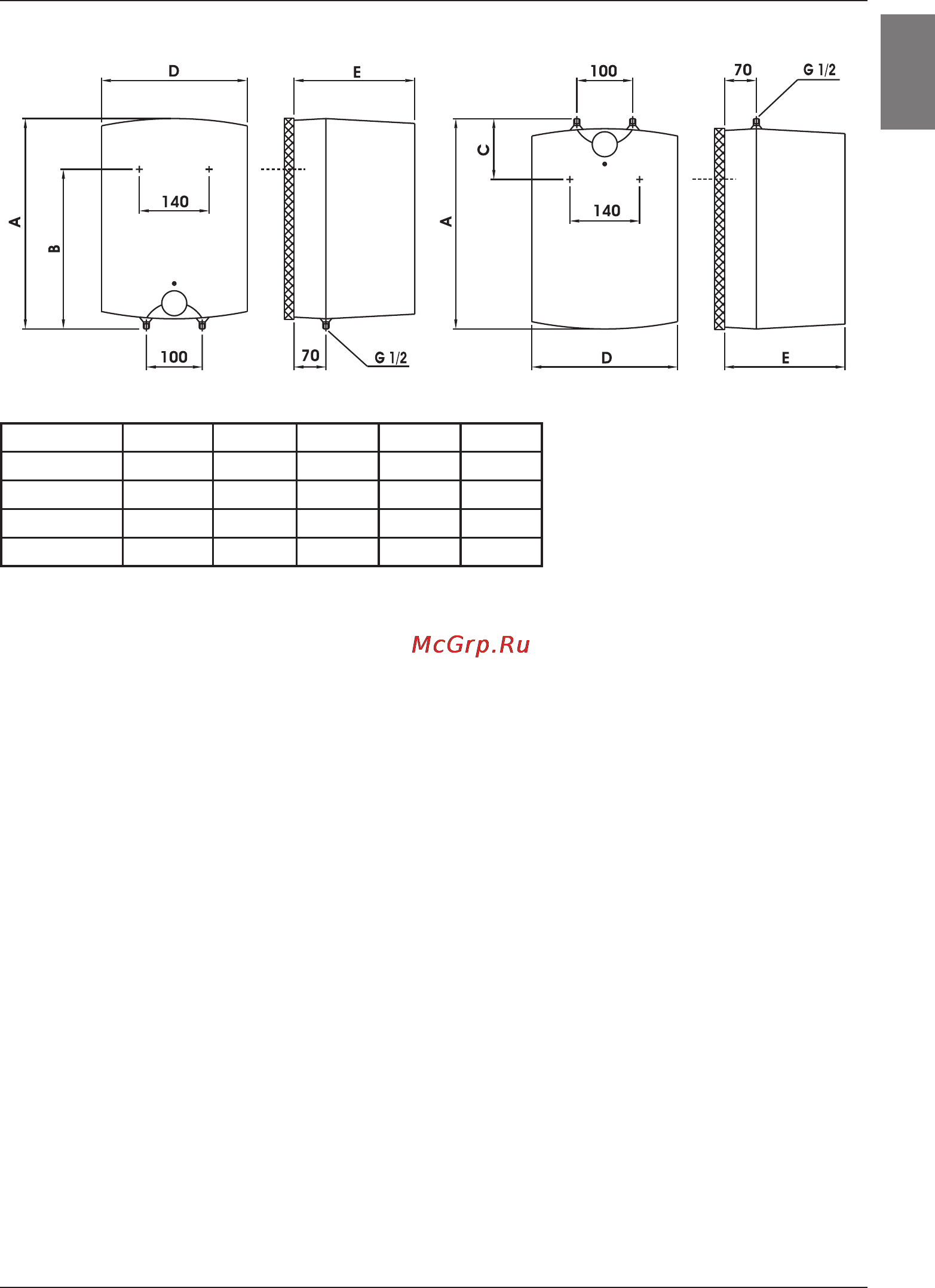

A B C D E
GT 10 O
500 398 350 265
GT 10 U 500 122 350 265
GT 15 O 500 398 350 310
GT 15 U 500 122 350 310
Míry pro zapojení a montáž ohřívače [mm]
Nadumyvadlové provedení Podumyvadlové provedení
