49
ALB
ADERIMI NË RRJETËN E UJËSJELLËSIT
Ofrimi dhe dalja e ujit në bojler janë të shenjuara me ngjyra. Hyrja e ujit të ftohtë ashtë e
shenjuar me ngjyrë të kaltërt, kurse dalja e tij me ngjyrë të kuqe.
Bojlerin mund të aderoni në rrjetën e ujësjellësit në dy mënyra. Mënyra e mbyllur, sistemi
aderues me shtypje, mundëson furnizim me ujë në më shum vende, sistemi i hapur,
joshtypës, mundëson furnizim vetëm nga një vend.
Sipas sistemit të zgjedhur të aderimit, duhet të furnizoheni edhe me bateri përkatëse të ujit. Te
sistemi i hapur, ai jo me shtypje, duhet, që para bojlerit të montohet ventili kundërkthyes, i cili
ndërpren rrjedhjen e ujit nga kazani, nëqoftëse, në rrjetën ujësjellëse ndalohet ose mungon
uji. Te ky sistem aderues, patjetër të përdorni fluks bateri përziese. Për shkak të ngrohjes
së ujit, shkaktohet rritja e vëllimit të ujit në bojler, e kjo shkakton pikjen e ujit nga baterija
fluksore . Me shtërngimin e tepërt të dorëzës në bateri, pikjen e ujit nuk do ta ndërpreni, por
mundeni vetëm të prishni baterinë.
Te sistemi aderues i mbyllur, në vendet furnizuese duhet të përdorni fluks bateri përziese
me shtypje. Në gypin dalës, për shkak të sigurimit të punimit, duhet montuar ventil sigurues
ose grupë siguruese, e cila ndërpren rritjen e shtypjes në kazan tepër se 0,1 MPa, mbi ate
nominale.
Te nxehja e ujit në bojler, shtypja e ujit rritet deri te kufiri ku ashtë ajo e rregulluar në ventilin
sigurues. Për shkak se kthyerja e ujit në rrjetën e ujësjellësit ashtë e ndërprerë, mund të vijë
deri te pikja e ujit nga hapësira dalëse e ventilit sigurues. Ujin që pikon, mund të udhëzoni në
dalje nëpërmjet të mbaresës tubuese, të cilën e vendoni nën ventilin sigurues. Gypi i daljes
së ujit, që ashtë i vënduar nën lëshuesin e ventilit sigurues, duhet të jetë i montuar në kahje
vertikale të drejtuar poshtas dhe në ambient ku nuk ngrinë.
A B C D E
GT 10 O
500 398 350 265
GT 10 U 500 122 350 265
GT 15 O 500 398 350 310
GT 15 U 500 122 350 310

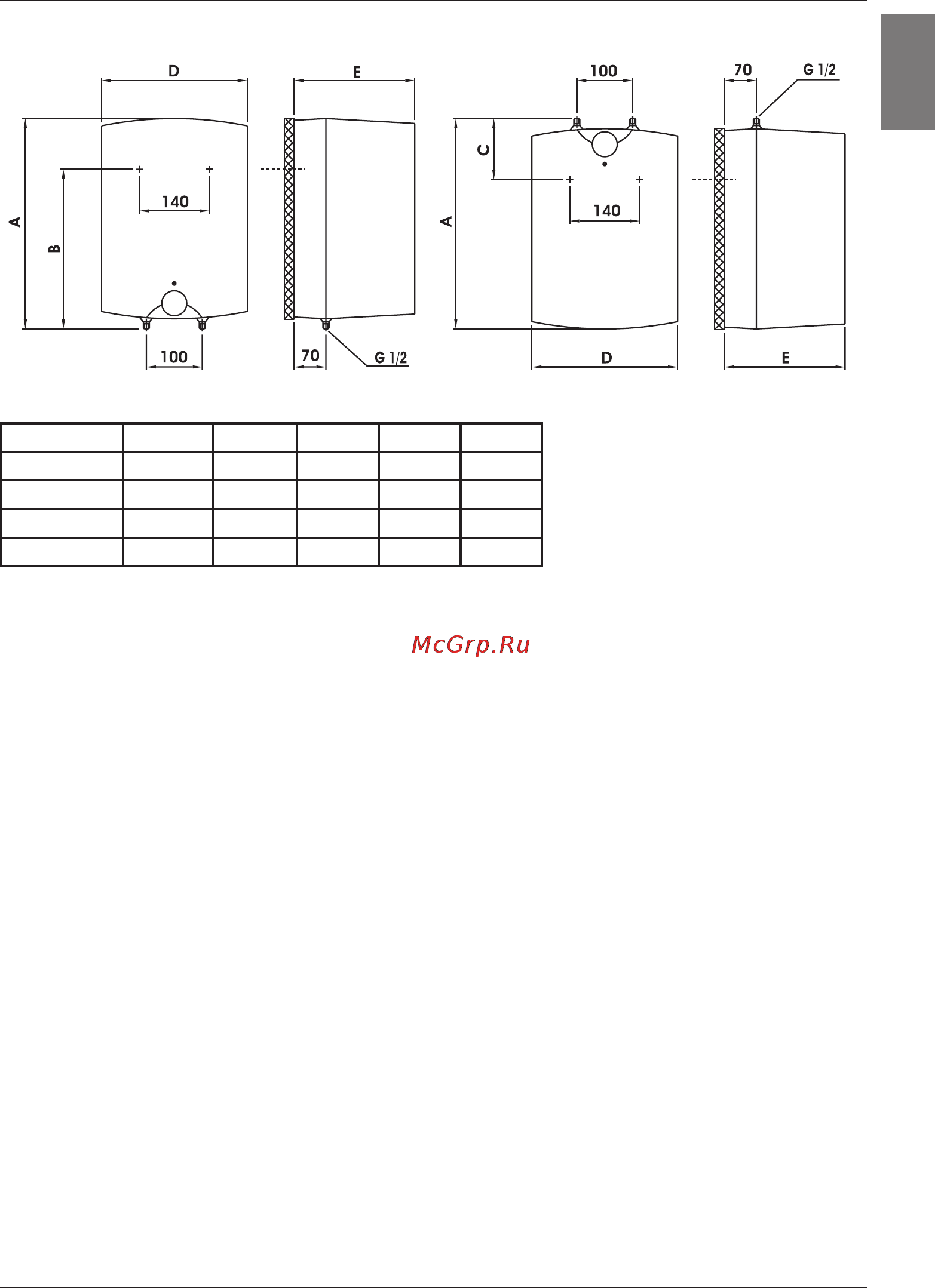

Dimenzionet kyqëse dhe të montimit të nxehësit [mm]
Mentimi mbi vendin e shpenzimit Montimi nën vendin e shpenzimit
