Champion Т264 [13/24] Сборка

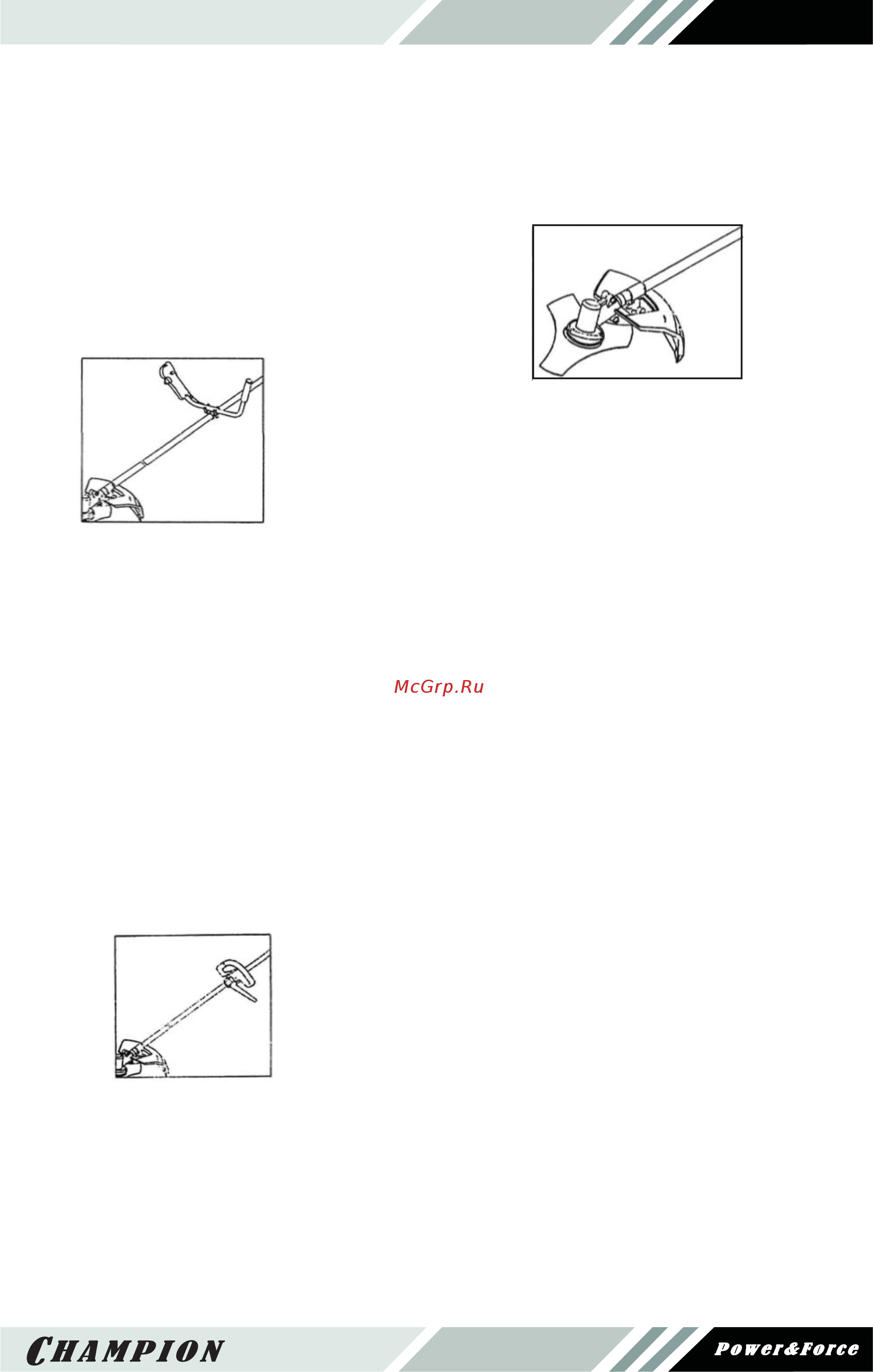

![Champion Т334 [13/24] Сборка](/views2/1017059/page13/bgd.png)
13
СБОРКА
Сборка
МОНТАЖ
Перед началом работы убедитесь в
правильной установке всех деталей.
МОНТАЖ РУКОЯТКИ В ФОРМЕ
РУЛЯ ВЕЛОСИПЕДА
(модели HB и B)
Установите правую часть рукоятки
с акселератором с правой стороны
черного пластмассового крепления и
левую часть рукоятки с левой стороны
крепления. Установите обе части
рукоятки в правильное положение,
удобное для захвата во время
работы. Зафиксируйте рукоятку в
этом положении с помощью 4 винтов,
используя для этого подходящий
инструмент. Плотно затяните винты.
МОНТАЖ ПЕТЛЕОБРАЗНОЙ РУКОЯТКИ
(модели LH и B)
Установите петлеобразную рукоятку
в удобном для вас положении на
резинометаллической втулке и закрепите
ее с помощью 4 винтов, используя для
этого подходящий инструмент.
МОНТАЖ ЗАЩИТНОГО УСТРОЙСТВА
(для всех моделей)
Защитное устройство должно устанавли-
ваться на кронштейне рядом с корпусом
редуктора с помощью четырех винтов
и двух пластин.
КРЕПЕЖ
Крепеж, входящий в комплект поставки,
имеет пенопластовую прокладку и
набедренную защиту. Он должен
использоваться вместе с ремнем
для левого плеча и право сторонней
набедренной защитой.
БАЛАНСИРОВКА ИНСТРУМЕНТА
Перед использованием отрегули-
руйте положение крепежа, чтобы
сбалансировать инструмент. Наденьте
ремень на левое плечо и прицепите
инструмент.
- Отрегулируйте положение
фиксатора на трубке для
равновесия передней и задней
части инструмента.
- Если вы установили режущую
головку с нейлоновой нитью,
отрегулируйте длину ремня так,
чтобы расстояние от головки до
земли было 0–300 мм.
- Если вы установили трехзубый
нож, отрегулируйте ремень так,
чтобы расстояние от ножа до земли
составляло 100–300 мм.
