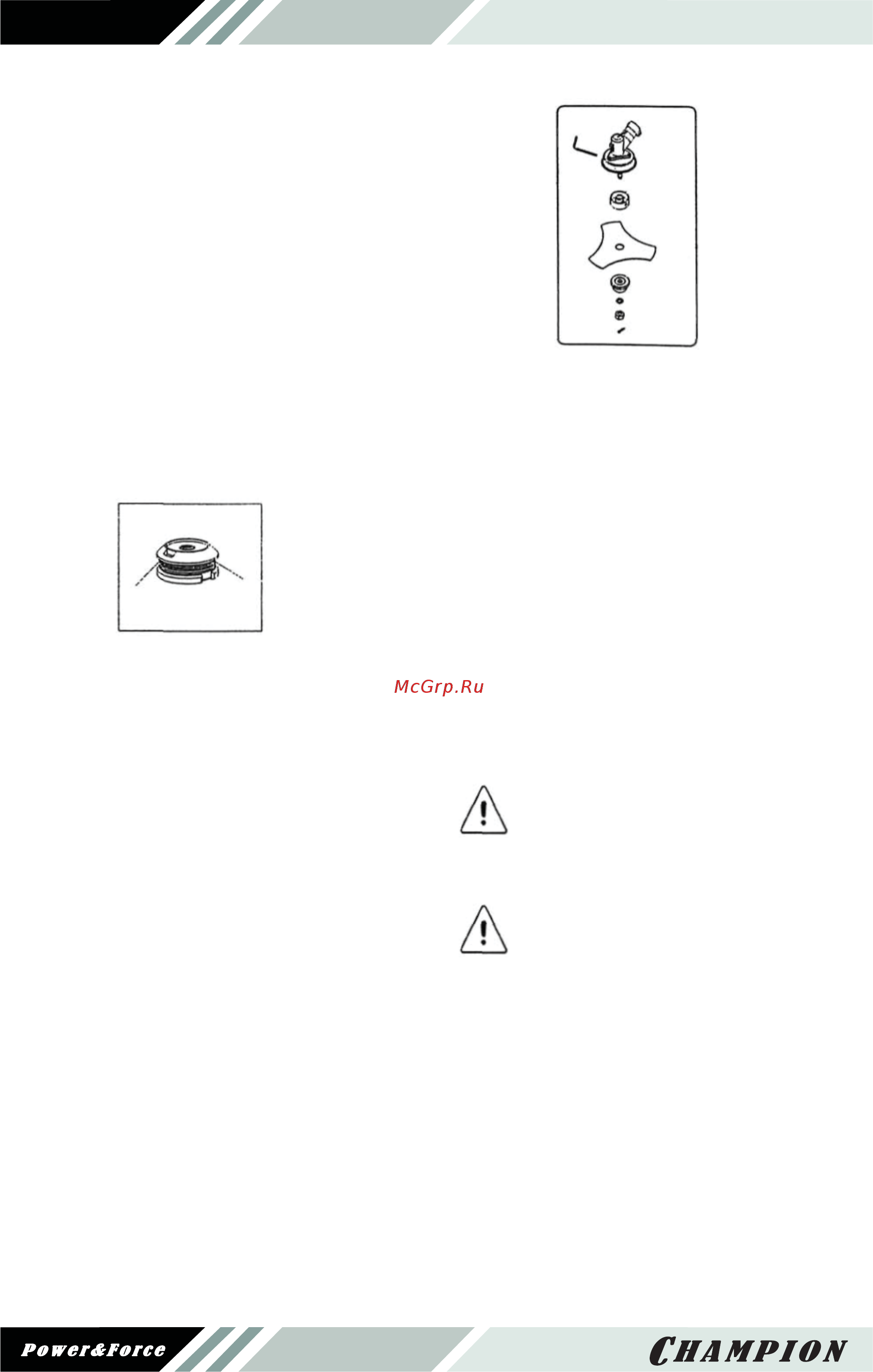

![Champion Т264 [14/24] Сборка](/views2/1017059/page14/bge.png)
14
Сборка
ТИПЫ РЕЖУЩИХ ИНСТРУМЕНТОВ
Для безопасной и эффективной работы
требуется использование определенных
режущих инструментов.
Для большинства типов работ
рекомендуются трехзубый нож и
режущая головка с нейлоновой
нитью, входящие в комплект поставки.
Используйте только оригинальные
запасные части Champion.
Запрещено использование стальной
проволоки или других материалов.
МОНТАЖ РЕЖУЩЕЙ ГОЛОВКИ
С НЕЙЛОНОВОЙ НИТЬЮ
Снимите штифт с корпуса редуктора,
с помощью предусмотренного инстру-
мента открутите против часовой
стрелки (вращение вправо) гайку и винт
и снимите большую шайбу.
Завинтите по часовой стрелке (вращение
влево) режущую головку. Вставьте
гайковерт в два отверстия (одно
в стальном устройстве защиты и другое
в контргайке).
Проверьте надежность крепления
режущей головки.
Используйте кусторез только с режу-
щими инструментами, входящими
в комплект поставки.
• Режущая головка с нейлоновой
нитью
• Трехзубый нож: XT 26-17
Использование пильных дисков строго
запрещено.
МОНТАЖ ТРЕХЗУБОГО НОЖА
Снимите штифт, открутите по часовой
стрелке (вращение вправо) гайку
и снимите большую шайбу. Установите
трехзубый нож на среднюю шайбу
(надписью вверх).
Для крепления ножа установите на место
большую шайбу.
С использованием предусмотренного
инструмента завинтите гайку против
часовой стрелки (вращение влево).
Момент затяжки: 30 Н•м или 3 кгс•м.
Проверьте надежность крепления ножа.
Проверьте надежность крепления
всех деталей
режущего механизма,
как описано выше.
В случае неправильной уста новки
ножа существует ОПАСНОСТЬ
ПОЛУЧЕНИЯ СЕРЬЕЗНЫХ ТРАВМ И
ПРИЧИНЕНИЯ УЩЕРБА ИМУЩЕСТВУ.
Запрещено использование режу-
щей головки и/или трехзубого
ножа других производителей. Исполь-
зуйте только исправные режущие
детали без деформаций и разломов,
приводящих к поврежде нию режущих
деталей.
При работе на высоких оборотах срезан-
ная растительность может отлетать
с очень большой скоростью, что
может привести к серьезным травмам
и повреждению имущества.
Производитель
не несет ответствен-
ность за неправильное использование
инструмента.
