555 mm
55 mm
475 mm
• Перш ніж закріпити стільницю, необхідно розташувати
ущільнення (з комплекту постачання) по периметру
поверхні, як показано на малюнку.

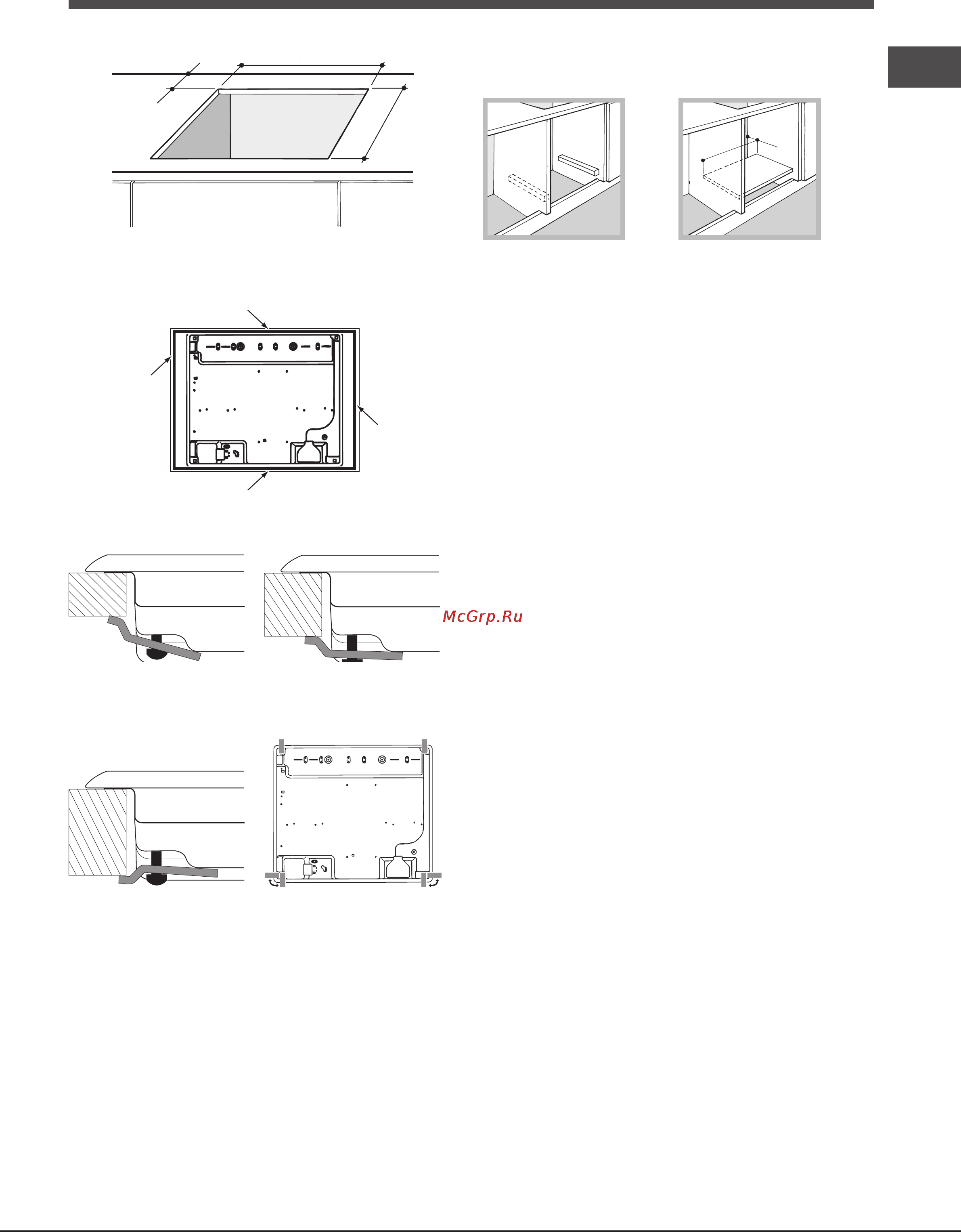

Діаграма фіксації кріплень
Розташування кріплення Розташування кріплення
до стільниці H=20mm до стільниці H=30mm
Avanti
Розташування кріплення Dietro
до стільниці H=40mm
! Використовуйте кріплення, які надаються в
“комплектіпоставки”
• У випадку, якщо під плитою не встановлена
вбудованадуховка, то для утримання тепла необхідно
встановитидерев’яну панель, як утеплювач. Вона
повинна бутирозміщена на відстані не менше 20 мм
від нижньоїчастини плити.
Вентиляція
Для забезпечення достатньої вентиляції, необхідно
знятизадню панель шафи. Бажано встановити духовку
такимчином, щоб вона спиралася на дві підставки з
дерева, абона абсолютно плоску поверхню з розмірами
не менше 45х 560 мм(дивіться малюнки).
560 mm.
45 mm.
! Варильну поверхню можна встановлювати лише понад
вбудованими духовками, оснащеними охолоджувальним
вентилюванням.
Електричне підключення
Плита обладнана триполюсним кабелем
живленняпризначеним для роботи зі змінним струмом
при напрузіі частоті зазначених на табличці (вона
розташована нанижній частині приладу). Заземлюючий
дріт в кабелі маєзелений і жовтий колір. Якщо разом з
плитою має бутивстановлена електрична вбудована
духовка, то їхелектричні підключення повинні бути
встановленіокремо, як для електробезпеки так і для
більш зручноговилучення духовки.
Підключення кабелю живлення до мережі
Встановити стандартизований штепсель відповідно
донавантаження, вказаного на табличці.Багатополюсний
вимикач з мінімальною відстанню 3 ммміж контактами,
відповідно до електричногонавантаження і місцевими
стандартами,має бути розміщений між плитою і
мережею в разіпрямого підключення до електричної
мережі.Вимикач повинен бути придатним для
підключення домережі і повинен відповідати діючим
правиламелектробезпеки (провід заземлення не
повиненперериватися вимикачем). Кабель живлення не
повинніконтактувати з поверхнею, яка має температуру
вище50°С.
! Монтажник повинен переконатися у правильностіелектричних
з’єднань, які були під’єднані і що вонивідповідають правилам
техніки безпеки.
Перед підключенням до джерела живлення,переконайтеся
у тому, що:
• Плита заземлена і відповідає діючим нормам;
• Розетка повинна бути розрахована на максимальнуспоживану
потужність плити, яка вказана в таблиці;
• Напруга відповідає діапазону значень, зазначеного
втаблиці;
• Розетка повинна бути сумісна з вилкою плити.
Якщорозетка несумісна з вилкою, запитайте
фахівців зтехнічної підтримки, щоб замінити її. Не
використовуйтеподовжувачі та трійники.
! Кабель живлення і розетки повинні бути легко
доступні,після встановлення плити.
