24
UA
! Кабель не повинен бути зігнутим або затиснутим.
! Кабель повинен регулярно перевірятися і підлягатизаміні
тільки уповноваженими техніками (дивітьсяПідтримку).
! У випадку недотримання вище вказаних заходівбезпеки,
виробник не несе ніякої відповідальності.
Підключення газу
Плита повинна бути підключена до основного
місцяпостачання газу або газового балона у
відповідності зчинним національним законодавством.
Передвиконанням з’єднання, переконайтеся, що плита
сумісна згазом, який Ви хочете використовувати. Якщо
це не так,дотримуйтесь інструкцій, зазначених у пункті
“Адаптаціядо різних типів газу”. При використанні
зрідженого газу збалона, необхідно встановити
регулятор тиску, якийвідповідає чинному національному
законодавству.
! Переконайтеся, що тиск газу відповідає
значенням,зазначеним у таблиці 1 (“пальники і
насадки”). Цедозволить забезпечити надійну роботу і
довговічністьВашої плити при збереженні ефективного
споживанняенергії.
Зв’язок з твердими трубами (мідь чи сталь)
! Підключення до газової системи повинні
здійснюватисятаким чином, щоб не призвести до будь-
яких деформаційна плиті.
Існує регульовані труби L-форми на рампі живленняплити,
які фіксуються прокладками, для того щобзапобігти витік
газу. Прокладки необхідно замінити післяповороту труби
(за умови фіксації з плитою). Вхід подачігазу на плиту
здійснюється через циліндричну різьбову1/2 вхідну
частину охоплюваного з’єднання.
Підключення гнучкої безшовної труби з
нержавіючоїсталі з різьбовим кріпленням
Вхід подачі газу на плиту здійснюється черезциліндричну
різьбову 1/2 вхідну частину охоплюваногоз’єднання.
Ці труби мають бути з’єднані так, щоб їхдовжина в
розгорнутому стані не перевищувала 2000 мм.Як тільки
зв’язок був проведений, переконайтеся, щометалічна
труба не стискається і не контактує зрухомими
частинами.
! Використовуйте тільки ті труби та прокладки,
яківідповідають чинним національним нормам.
Перевірка герметичності з’єднання
! Коли процес установки завершиться, перевіртефіксацію
труб за допомогою мильної рідини. Ніколи
невикористовуйте горючі речовини.
Адаптація до різних типів газу
Для адаптації плити до будь-якого іншого виду
газу, крімвказаного виду (це зазначено на наклейці
зхарактеристиками на корпусі плити або на
упаковці),насадки повинні бути замінені наступним чином:

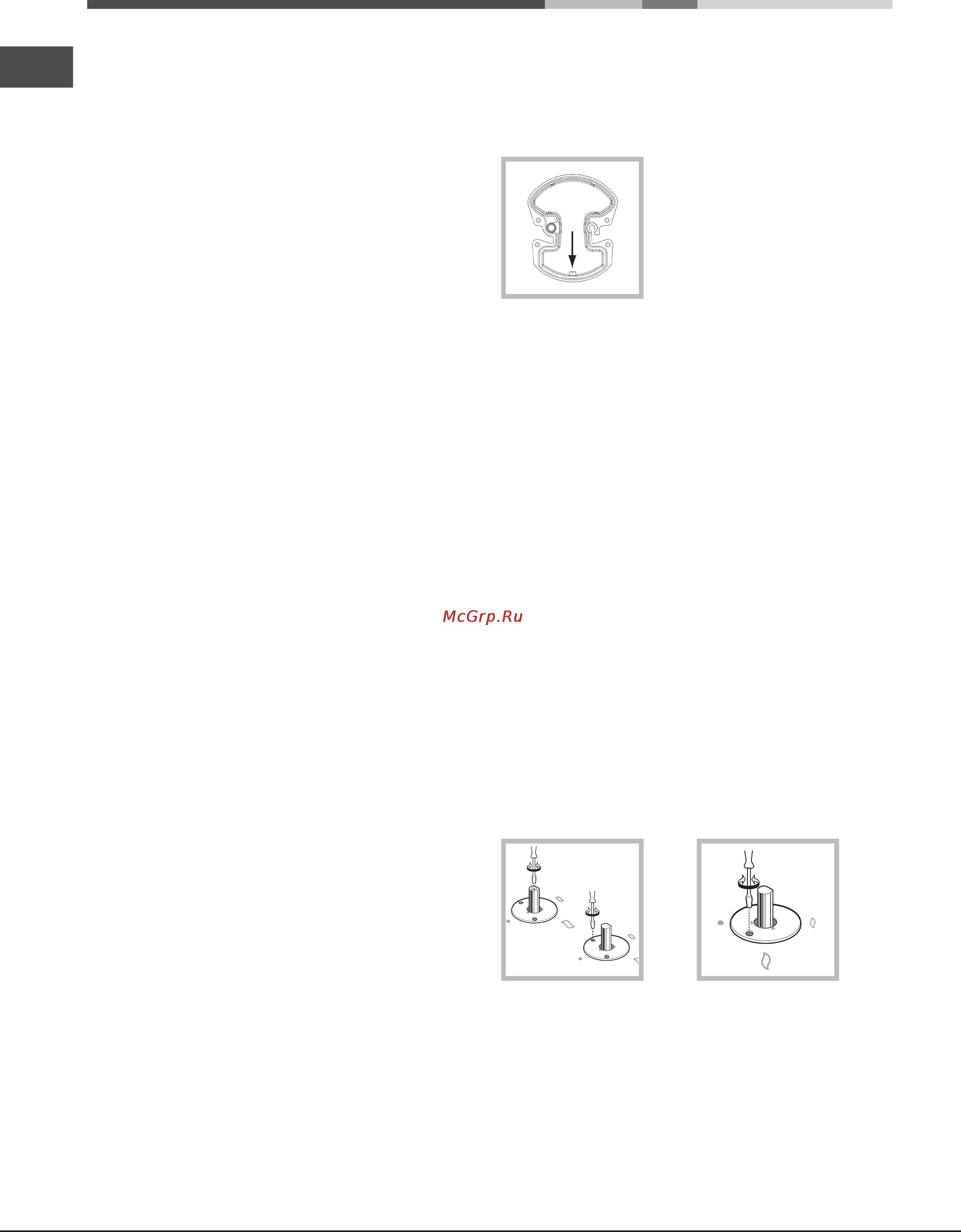

1. Зніміть решітку з плити і витягніть пальники зі
своїхмісць.
2. Відкрутіть насадки за допомогою 7 мм гайковогоключа
і замініть їх на насадки, які підходять для новоговиду
газу (дивіться таблицю 1 ‘’пальники і насадки).
Форсунки пальника Mini WOK
слід відкручувати ключем на 7
мм (див.малюнок).
3. Замініть всі компоненти, дотримуючись
інструкції,зазначеної вище в зворотному порядку.
4. Після налаштування плити, вона може бутивикористана
з будь-якими видами газу, замініть старінаклейки з
характеристиками на нові, відповідно донового виду
газу (ці наклейки можна отримати вавторизованих
центрах технічної підтримки).
• Регулювання первинного повітря пальників
Пальник плити не вимагає регулювання для
первинноїпрогонки повітря
• Регулювання пальника плити при мінімальних
заданихзначеннях:
1. Поверніть кран в мінімальне відхилення;
2. Зніміть ручку і відрегулюйте гвинт, який
знаходитьсявсередині або поруч з краном пальника,
поки полум’яневелике і стабільне.
3. Поки пальник горить, швидко прокрутити
ручку відмінімуму до максимуму і назад кілька
разів,переконавшись, щополум’я не згасло.
4. Деякі плити маютьвстановлені
пристроїбезпеки(термоелемент). Якщоплита не
працює, колипальникивідрегульовані на невелике
полум’я, то підвищити цеполум’я можна за допомогою
регулюючого гвинта.
5. Після коригування параметрів, необхідно
замінитипрокладки використовуючи сургуч або
аналогічнуречовину.
! У разі рідкого газу, регулювальний гвинт повинен бути
початий в нижній частині.
! Як тільки ця процедура закінчиться, замініть
старінаклейки з характеристиками на нові, відповідно
донового виду газу (ці наклейки можна отримати
вавторизованих центрах технічної підтримки).
