HT1000L HT1000L
4. Состав изделия, элементы управления.

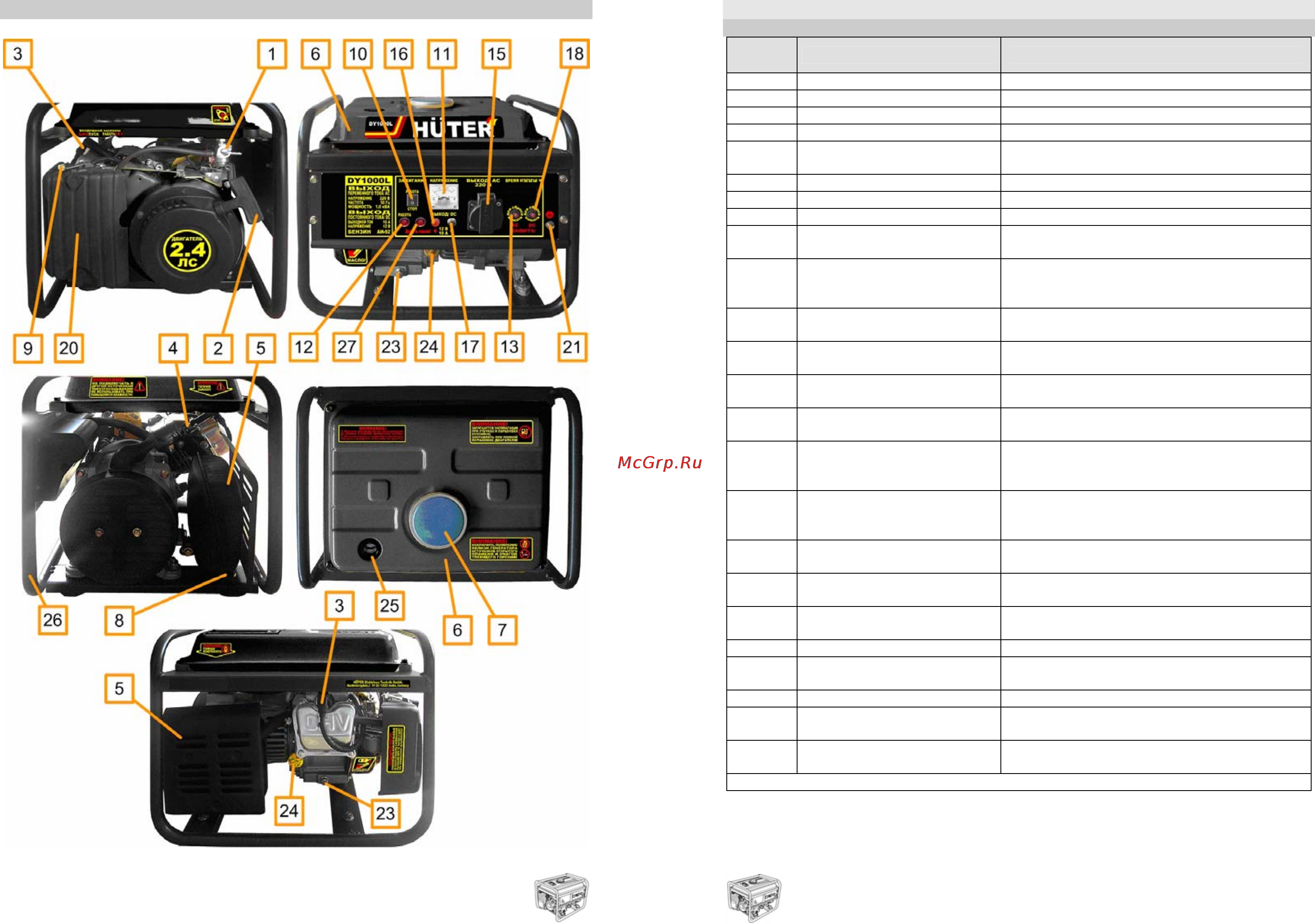

Рис. 1.
4.1. Перечень составных частей изделия (рис. 1).
Таблица 3.
Поз.
(рис. 1)
Наименование Назначение
1 Бензиновый кран. Манипуляция подачей топлива.
2 Ручка стартера. Пуск двигателя.
3 Высоковольтный провод. Электропитание свечи зажигания.
4 Свеча зажигания. Воспламенение горючей смеси.
5 Глушитель.
Снижение уровня шума выхлопа. Выпуск
продуктов сгорания.
6 Бензобак. Емкость для топлива.
7 Крышка бака. Заправка топливом.
8 Выпускное отверстие. Выпуск отработанных газов.
9
Рычаг воздушной заслон-
ки.
Управление воздушной заслонкой при
пуске.
10 Выключатель двигателя.
Манипулирование электропитанием сис-
темы зажигания двигателя для пуска и
останова генератора.
11 Вольтметр.
Индикация величины напряжения пере-
менного тока 220 В.
12
Индикатор переменного
тока.
Индикация наличия напряжения пере-
менного тока 220 В.
13
Автоматический выключа-
тель переменного тока.
Защита от короткого замыкания
15
Розетка разъема цепи
переменного тока.
Подключение потребителей переменного
тока 220 В.
16
Клемма положительного
полюса цепи постоянного
тока.
Подключение потребителей постоянного
тока 12 В, зарядка кислотных автомо-
бильных аккумуляторов 12 В.
17
Клемма отрицательного
полюса цепи постоянного
тока.
Подключение потребителей постоянного
тока 12 В, зарядка кислотных автомо-
бильных аккумуляторов 12 В.
18
Автоматический выключа-
тель постоянного тока.
Защита от перегрузки цепи постоянно-
го тока 12 В.
20
Крышка воздушного
фильтра.
Доступ для обслуживания системы
фильтрации воздуха.
21
Клемма защитного зазем-
ления.
Защитное заземление электропроводя-
щих корпусных деталей генератора.
23 Сливная пробка масла Слив масла из системы смазки
24
Щуп-пробка заливного
отверстия масла
Заполнение системы смазки, измерение
уровня масла.
25 Индикатор уровня Индикация уровня топлива в баке
26 Рама
Несущие, защитные и транспортировоч-
ные элементы.
27
Индикатор низкого уров-
ня масла*
Информирование о необходимости вос-
становления уровня масла
*Примечание. В некоторых модификациях не установлен.
