4 ОРгАны УПРАВЛенИя И РАзъеМы

Вэтомразделеописываетсярасположениеиназначениеоргановуправ-

ления и разъемов:

• линейногопередатчикаPT-110EDID(п.4.1)

• линейногоприемникаPT-120(п.4.2).

4.1 Органы управления и разъемы PT-110EDID

Расположение и назначение органов управления и разъемов PT-110EDID

показано на рис. 1 и в табл. 1.

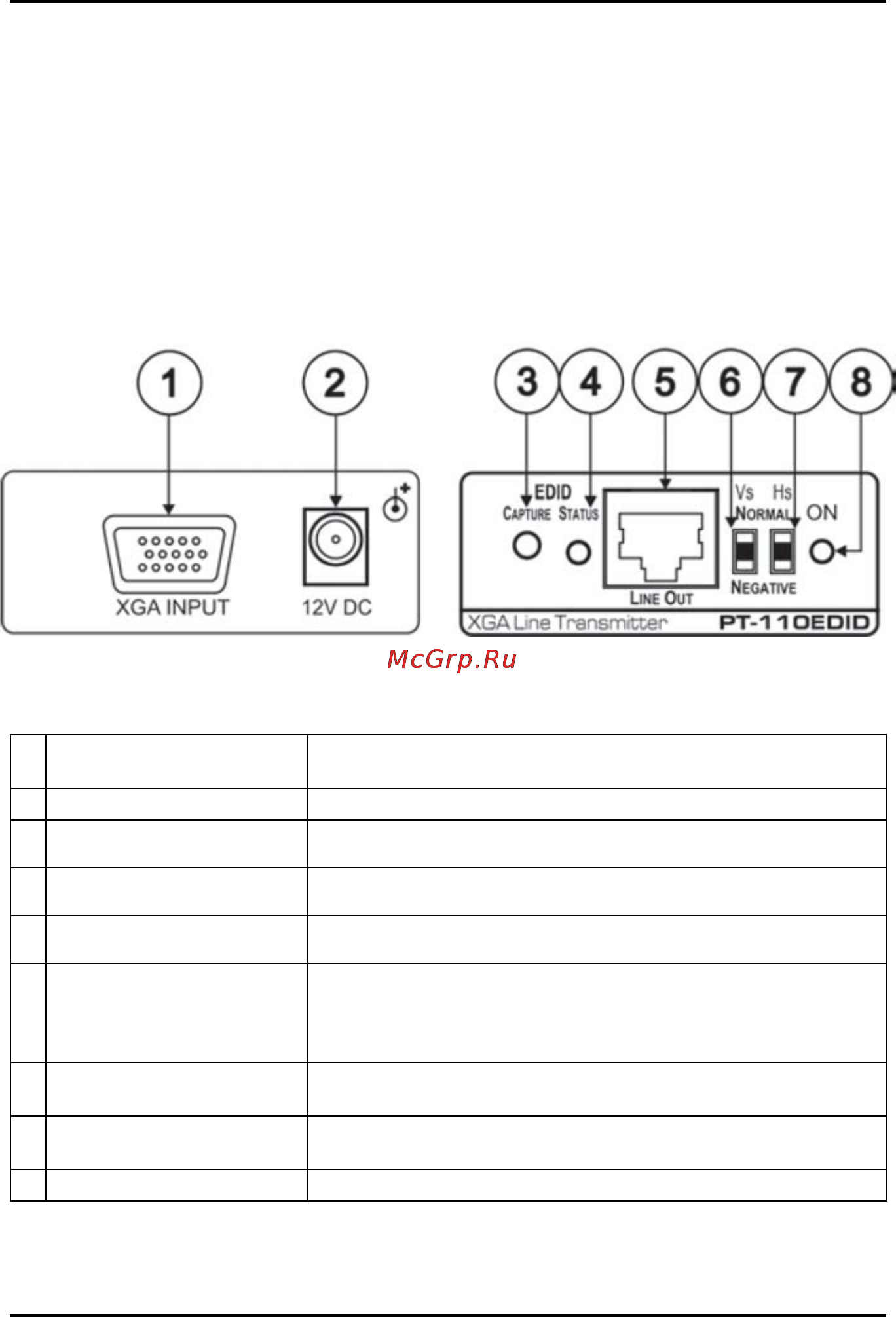

Рис. 1. Линейный передатчик PT-110EDID

Таблица 1. Органы управления и разъемы PT-110EDID

№

Орган управления или

разъем

Назначение

1 РазъемHD15FXGAINPUT Подключение источника сигнала VGA

2 Разъем12VDC Подключениеисточникапитания(постоянноенапряжение12В)

3 КнопкаEDIDCapture НажмитедляполученияотдисплеяданныхEDID(см.разд.5.3)

4 ИндикаторEDIDStatus Светитсяприобычнойработе,мигаетвмоментсчитыванияEDID

5 РазъемRJ-45LINEOUTPUT

ПодключениекразъемуRJ-45LINEINналинейномприемнике

PT-120сиспользованиемкабелянанеэкранированнойвитой

паресразъемамиRJ-45собеихсторон(разводкусм.

втабл.5инарис.6)

6 Переключатель Vs

Полярностькадровойсинхронизации(верхнееположение—от-

рицательная,нижнее—нормальная,поумолчанию)

7 Переключатель Hs

Полярностьстрочнойсинхронизации(верхнееположение—от-

рицательная,нижнее—нормальная,поумолчанию)

8 СветодиодON Индикация подачи напряжения питания
