ванной витой паре длиной до 100 м.
4.
На PT-110EDID и PT-120 подключите выход источника питания к разъему
питанияприбора и вставьте источник питания в розетку электросети.
Сигнал VGA-источника передается по кабелю, декодируется, преобразу-
етсявсигналVGAивыдаетсянаHD15F-разъемVGAOUTприемника.
5.
При необходимости отрегулируйте на PT-120 уровень сигнала и величину
компенсацииАЧХкабеля.Регулировкавыполняетсявращениемподстро-
ечного регулятора с помощью отвертки. Также в случае необходимости
установите корректную полярность синхроимпульсов переключателями
Hs и Vs, расположенными на приборе
PT-110EDID
.
5.2 Кабель связи между передатчиком и приемником
Втабл.3показанаразделкасоединительногокабеляUTPCat5E(иливыше)
или Kramer BC-XTP(рекомендуется)наразъемыRJ-45.
ВНИМАНИЕ! На обоих концах кабеля используется одна и та же разделка.
Выберите одну из схем (например, EIA /TIA 568В) и придерживайтесь
только её.
EIA/TIA568A EIA/TIA568B
Кон-
такт
Цвет провода
Кон-
такт
Цвет провода
1
зеленый с бе-
лым
1
оранжевый с
белым
2 зеленый 2 оранжевый
3
оранжевый с
белым
3
зеленый с бе-
лым
4 синий 4 синий
5 синий с белым 5 синий с белым
6 оранжевый 6 зеленый
7
коричневый с
белым
7
коричневый с
белым
8 коричневый 8 коричневый
Пара 1 4и5 Пара 1 4и5
Пара2 3и6 Пара2 3и6
Пара 3 1и2 Пара 3 1и2
Пара4 7и8 Пара4 7и8
РаботаслинейнымипередатчикомиприемникомXGA
Таблица 3. Разводка
соединительного кабеля

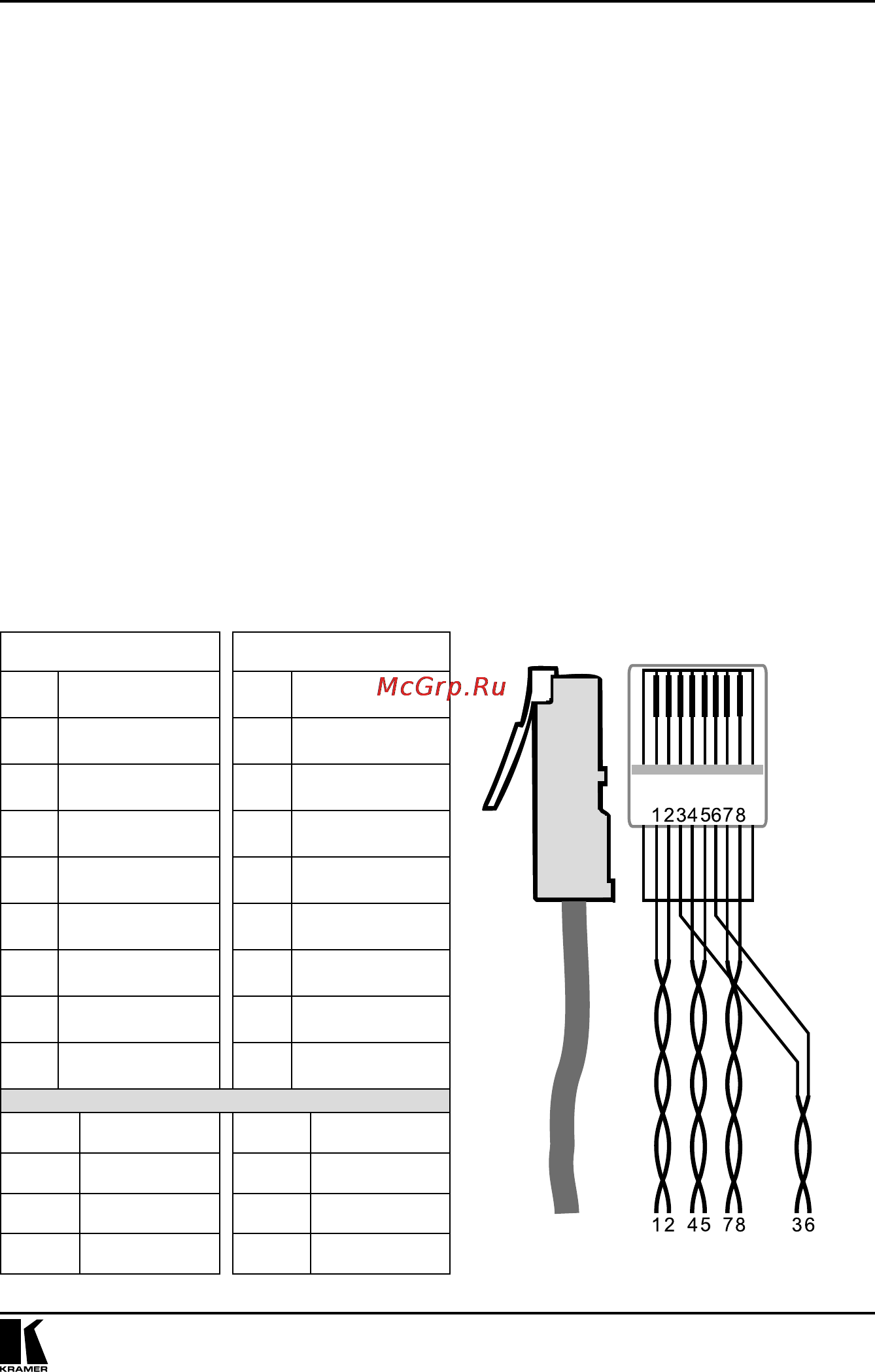

Рис. 4. Разводка
соединительного кабеля
