Kramer PT-120 [6/12] Работа с линейными передатчиками и приемником vga

KRAMER ELECTRONICS, LTD.6

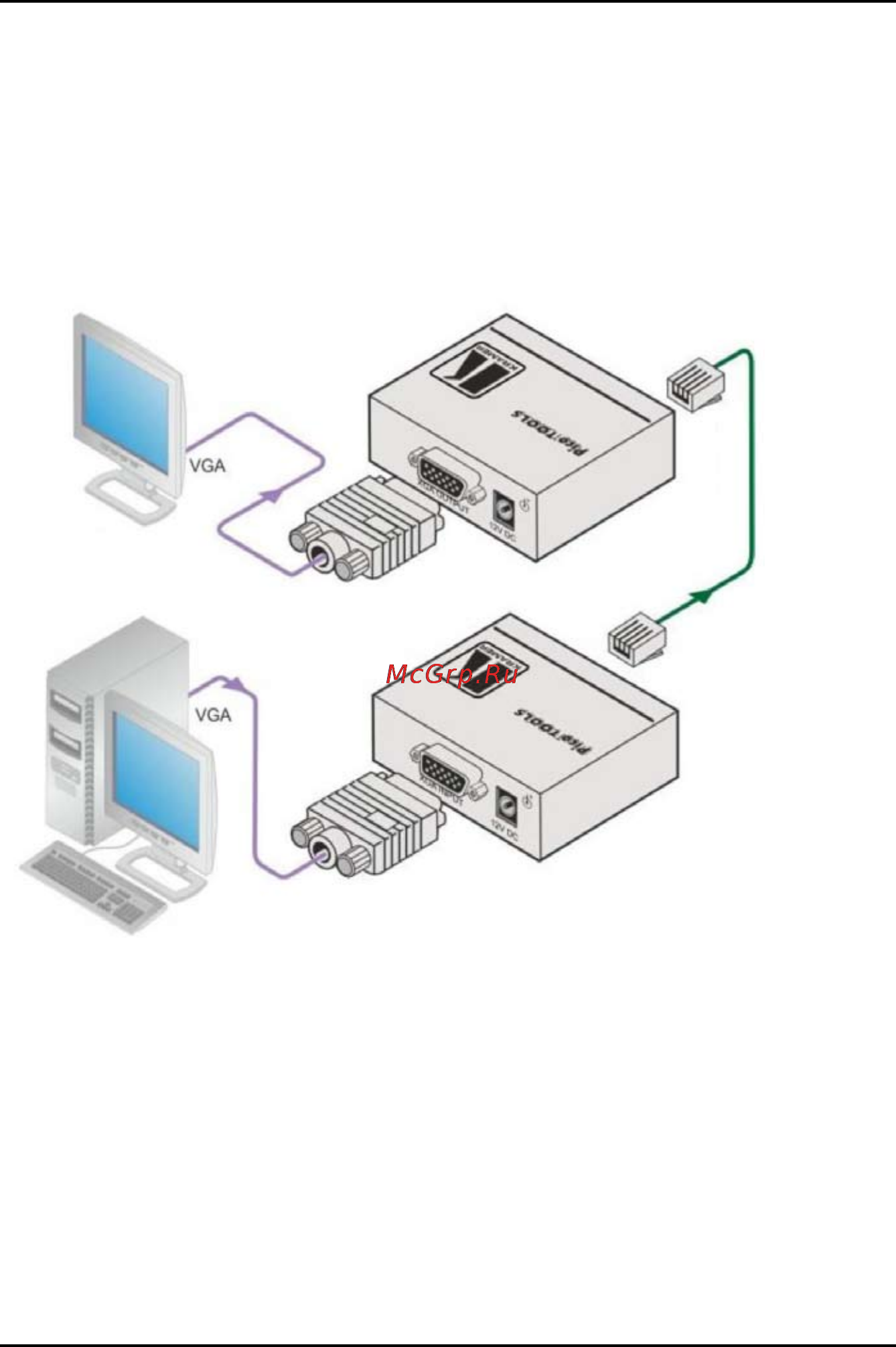

Рис. 3. Пример подключения

Перед подключением может потребоваться выполнить процедуру считыва-

нияEDIDвпередатчикPT-110EDID(см.раздел5.3).

Для подключения передатчика PT-110EDID к приемнику PT-120 выполните

следующие шаги:

1. ПодключитевыходисточникаVGA-сигнала(например, компьютерной

видеокарты)кHD15F-разъемуVGAINPUTпередатчикаPT-110EDID.

2. Подключите вход приемника VGA-сигнала (например, монитора)

кHD15F-разъемуVGAOUTприемникаPT-120.

3. ПодключитеразъемRJ-45LINEOUTPUTнапередатчикеPT-110EDID к

разъемуRJ-45LINEINнаприемникеPT-120кабелемнанеэкраниро-

РАбОТА С ЛИнейныМИ

ПеРеДАТчИКАМИ И ПРИеМнИКОМ VGA

Линейный передатчик PT-110EDID и линейный приемник PT-120 обра-

зуютсистемупередачиVGA-сигналапокабелюнавитойпаре(см.пример

нарис.3).

PT-110EDID

PT-120

длинная

линия кабеля

витой пары

дисплей

источник сигнала

РаботаслинейнымипередатчикомиприемникомXGA
