4.2 Органы управления и разъемы PT-120

Органы управления и разъемы, расположенные на PT-120, показаны на

рис.2,ихназначениеописановтабл.2.

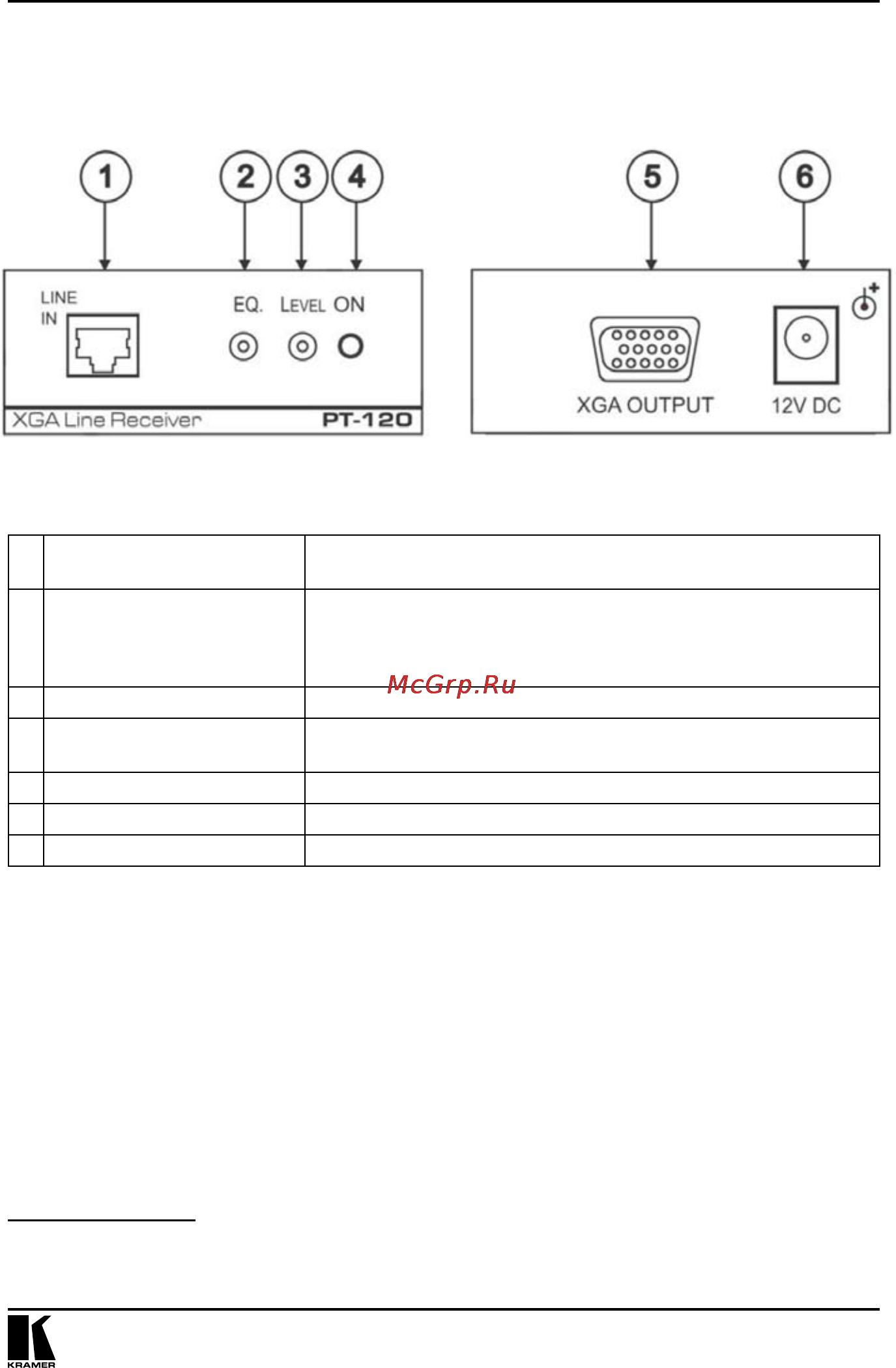

Рис. 2. Линейный приемник PT-120

Таблица 2. Органы управления и разъемы, расположенные на PT-120

№

Орган управления или

разъем

Назначение

1 РазъемRJ-45LINEIN

ПодключениекразъемуRJ-45LINEOUTналинейномпере-

датчике PT-110EDIDкабелемнанеэкранированнойвитойпарес

разъемамиRJ-45собеихсторон(разводкусм.

втабл.5инарис.6)

2 Подстроечный регулятор EQ. РегулировкакомпенсацииАЧХ

кабеля

Подстроечный регулятор

LEVEL

Регулировка уровня выходного сигнала

4 СветодиодON Индикация подачи напряжения питания

5 РазъемHD15FVGAOUT Подключение приемника сигнала VGA

6 Разъем12VDC Подключениеисточникапитания(постоянноенапряжение12В)

Органы управления и разъемы

Выполняется вращением подстроечного регулятора с помощью отвертки.

Позволяет компенсировать потерю высокочастотных составляющих сигнала, происходящую при исполь-

зовании длинных кабелей из-за их паразитной емкости, и ведущую к потере резкости изображения.
