3
НАСТРОЙКИ
До установки и подключения компонентной системы RS вам потребуется определить, в какой
конфигурации вы будете использовать акустические системы и кроссовер.
Допустимые
конфигурации
систем RS
ПРЕИМУЩЕСТВА РЕКОМЕНДАЦИИ
Коаксиальное
подключение
Превосходно подходят для инстал-
ляций в ограниченном простран-
стве или при отсутствии возможно-
сти отдельного монтажа твитера.
Высокие частоты не достаточно
выделены/ потребуется усилить
выходной сигнал твитера на
кроссовере
Отдельное
использование
Оптимальное качество звучания и усо-
вершенствованная звуковая картина
(при соответствующем монтаже твитера)
Более сложный монтаж/ твитер
должен располагаться в наилуч-
шем положении в автомобиле
Конфигурация
кроссовера RS
ПРЕИМУЩЕСТВА РЕКОМЕНДАЦИИ
Условное
двухполосное
подключение
Простая установка/ идеальный
вариант при ограниченном
количестве доступных каналов
усилителя
Точность передачи аудио
сигнала немного хуже, чем при
конфигурации bi-amp
Режим Bi-amp Оптимальное качество звучания;
более эффективное расходование
мощности усилителя
Необходимо не менее 4 каналов
усилителя / немного более
сложная установка

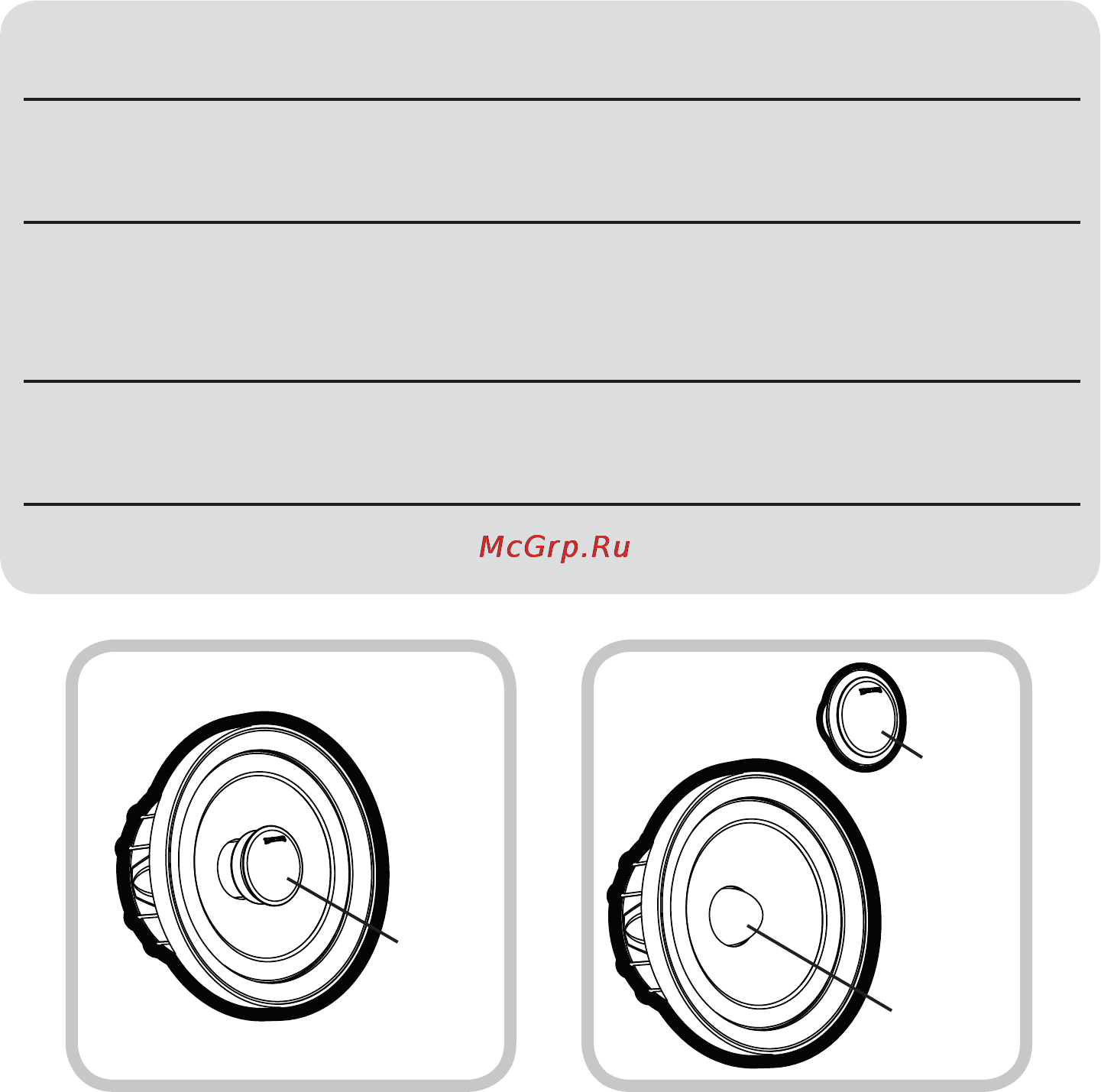

Твитер
Коаксиальная конфигурация
Твитер
Фазирующий
керн
Отдельная конфигурация
Конфигурация громкоговорителей
Компонентные системы RS поставляются в отдельных конфигурациях. Для использования
коаксиальной конфигурации выполните следующие действия в соответствии с рис. 1:
1. Открутите и снимите пластиковый фазирующий керн из центра вуфера.
2. Снимите резиновый чехол
3. Вкрутите на место фазирующего керна опору для коаксиального монтажа вуфера.
4. Протяните подводящие кабели через центр вуфера.
5. Вставьте до щелчка твитер в опору для коаксиального монтажа.
6. Поверните твитер и выберите оптимальное положение.
7. Протяните подводящие кабели через отверстие в задней части вуфера.
8. Верните на место резиновый чехол.
