Kicker RS65.2 [8/12] Рисунок 4 скрытый монтаж твитера

RSCOMPONENTSYSTEM

Панель

Короткая монтажная гайка

Утапливаемое кольцо

Твитер

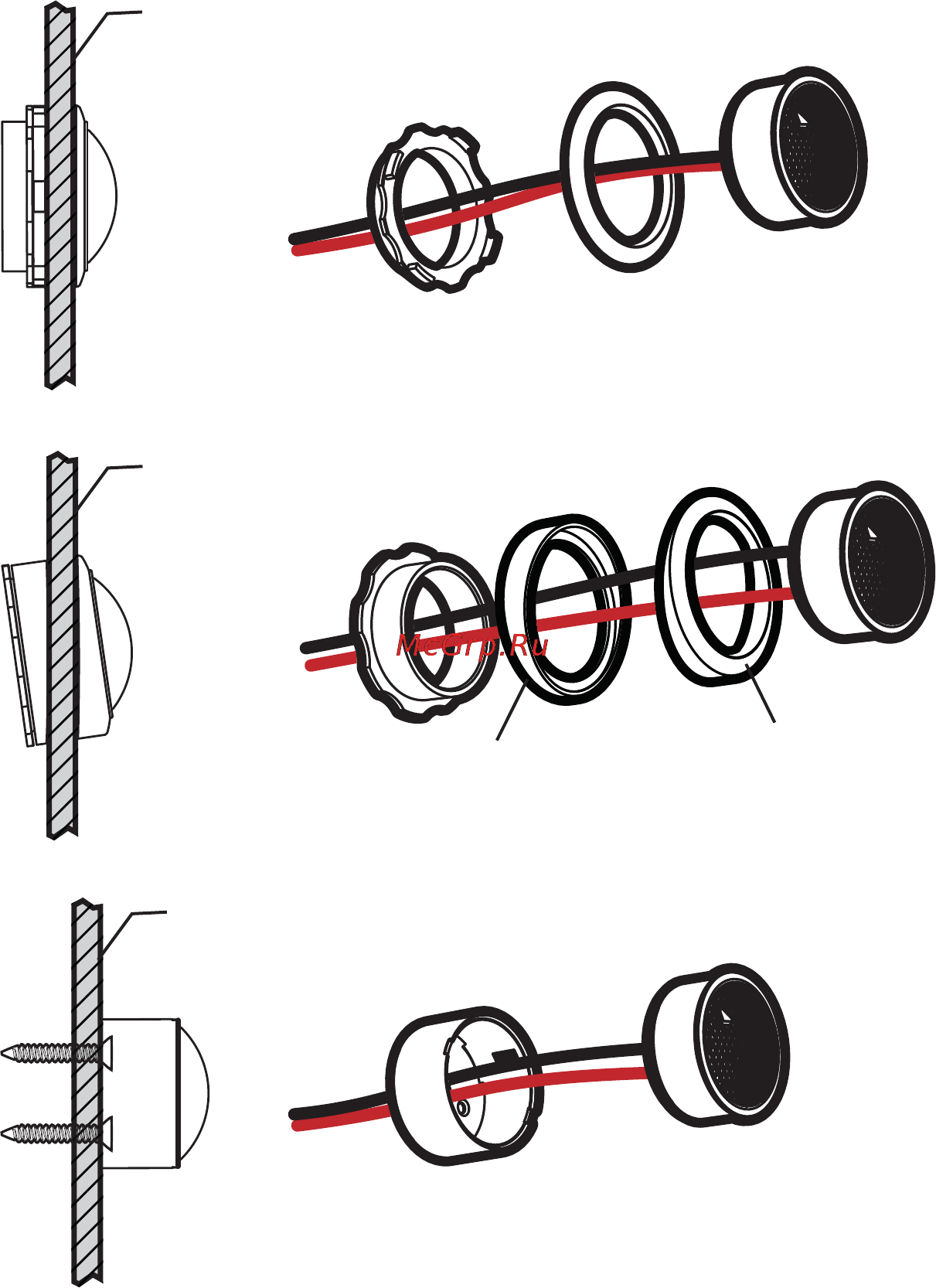

Рисунок 4

Скрытый монтаж твитера

Панель

Большая монтажная гайка

Заднее наклон-

ное кольцо

Манжета для поверх-

ностного монтажа

Переднее

наклонное

кольцо

Твитер

Внутренняя поверхность

Округлая поверхность

Монтаж твитера

Твитер может быть установлен четырьмя способами: скрытым, наклонным, поверхностным и

коаксиальным. Для выполнения скрытого монтажа твитера см. рис. 4. Выберите ровную по-

верхность на панели с достаточным пространством позади панели, необходимым для располо-

жения монтажной гайки, мотора и твитера. После проверки свободного пространства вырежьте

в панели монтажное отверстие диаметром 44 мм. Расположите короткую монтажную гайку с

обратной стороны панели. Проденьте кабель через утапливаемое кольцо, отверстие в панели и

монтажную гайку. Закрепите твитер, прикрутив к нему монтажную гайку.

Для выполнения наклонного монтажа выберите ровную поверхность на панели с достаточным

пространством позади панели, необходимым для расположения монтажной гайки, мотора,

держателя твитера и заднего наклонного кольца

. После проверки свободного пространства

вырежьте в панели монтажное отверстие диаметром 44 мм. Расположите переднее наклонное

кольцо на передней панели. Затем вставьте кабель и твитер в переднее наклонное кольцо и па-

Рисунок 5

Наклонный монтаж твитера

Рисунок 6

Поверхностный монтаж твитера
