9
нель. Затем проденьте кабель через заднее наклонное отверстие и закрепите его к задней части
твитера, затем поверните узкую часть переднего наклонного кольца в зависимости от нужного
угла наклона громкоговорителя. Затем протяните кабель через большую монтажную гайку и не-
много затяните ее вокруг твитера. Закрутите все детали одновременно, расположив твитер под
нужным углом. Затяните монтажную гайку, надежно зафиксировав всю конструкцию. См. рис. 5.
Для выполнения поверхностного монтажа воспользуйтесь в качестве шаблона манжетой для
поверхностного монтажа и просверлите одно отверстие диаметром 2,5 мм (два дополнительных
отверстия опционально) и закрепите манжету для поверхностного монтажа к панели, а затем
просверлите отверстие диаметром 8 мм для прокладки кабелей. Для
крепления манжеты для
поверхностного монтажа в комплект поставки входят шурупы по дереву с крестовой головкой
М3. Расположите твитер на манжете для поверхностного монтажа и надежно зафиксируйте его.
См. рис. 6.
МОНТАЖ КРОССОВЕРА
Кроссовер должен быть установлен в легкодоступных местах для выполнения подключений
и настроек уровня выходного сигнала. Не стоит располагать кроссовер в нижней части двери
автомобиля. Если все же вам необходимо закрепить кроссовер к двери автомобиля, примите
все меры предосторожности во избежание скопления воды в нижней части двери. Установите
кроссовер как можно выше, оберегая его от воды.

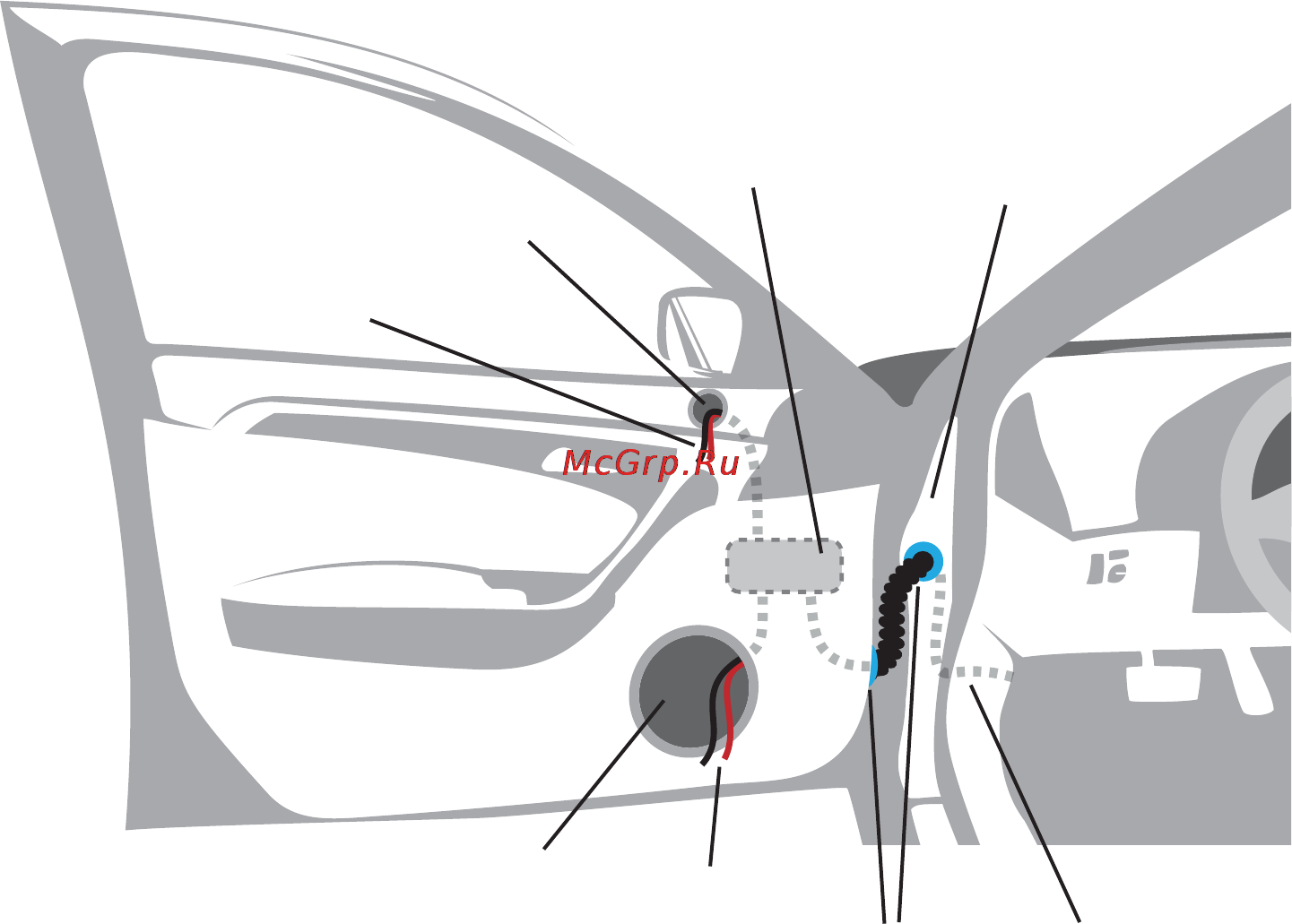

Кроссовер RS
(установлен внутри
дверной панели)
Откос двери
Монтажное отверстие твитера
К подводящим кабелям
твитера
Монтажное отверстие вуфера
К разъемам
вуфера
Резиновые
втулки
От усилителя или
устройства-источника
сигнала
Если в выбранном вами положении недоступны предусмо-
тренные производителем колоночные кабели, то вам
потребуется проложить колоночные кабели через откос двери.
Будьте внимательны, не допускайте
контакта кабелей с острыми режущими краями, а также не зажимайте их дверями. Существующие
резиновые втулки в двери автомобиля представляют собой идеальный вариант для прокладки
кабелей. Если предлагаемые производителем отверстия и втулки не подходят вам по размеру, вы
можете просверлить отверстия необходимого диаметра для прокладки колоночных кабелей через
откос двери. Будьте внимательны, не повредите проводку или существующие дверные механизмы.
При протягивании кабелей через отверстия необходимо вставлять резиновые или пластиковые
втулки, которые уберегут впоследствии кабели от повреждения.
