Kicker RS65.2 [4/12] Рисунок 2

RSCOMPONENTSYSTEM

INPUT

-MID+-MID+

INPUT OUTPUTOUTPUT

-TW+-TW+

6 +3 +0

Шаг 1

Рисунок 1

Конфигурация системы

RS для коаксиального

подключения

Шаг 2

Подводящие

кабели

твитера

Коаксиальный монтаж

Держатель твитера

Шаги 3-6 Шаги 7-8

Рисунок 2

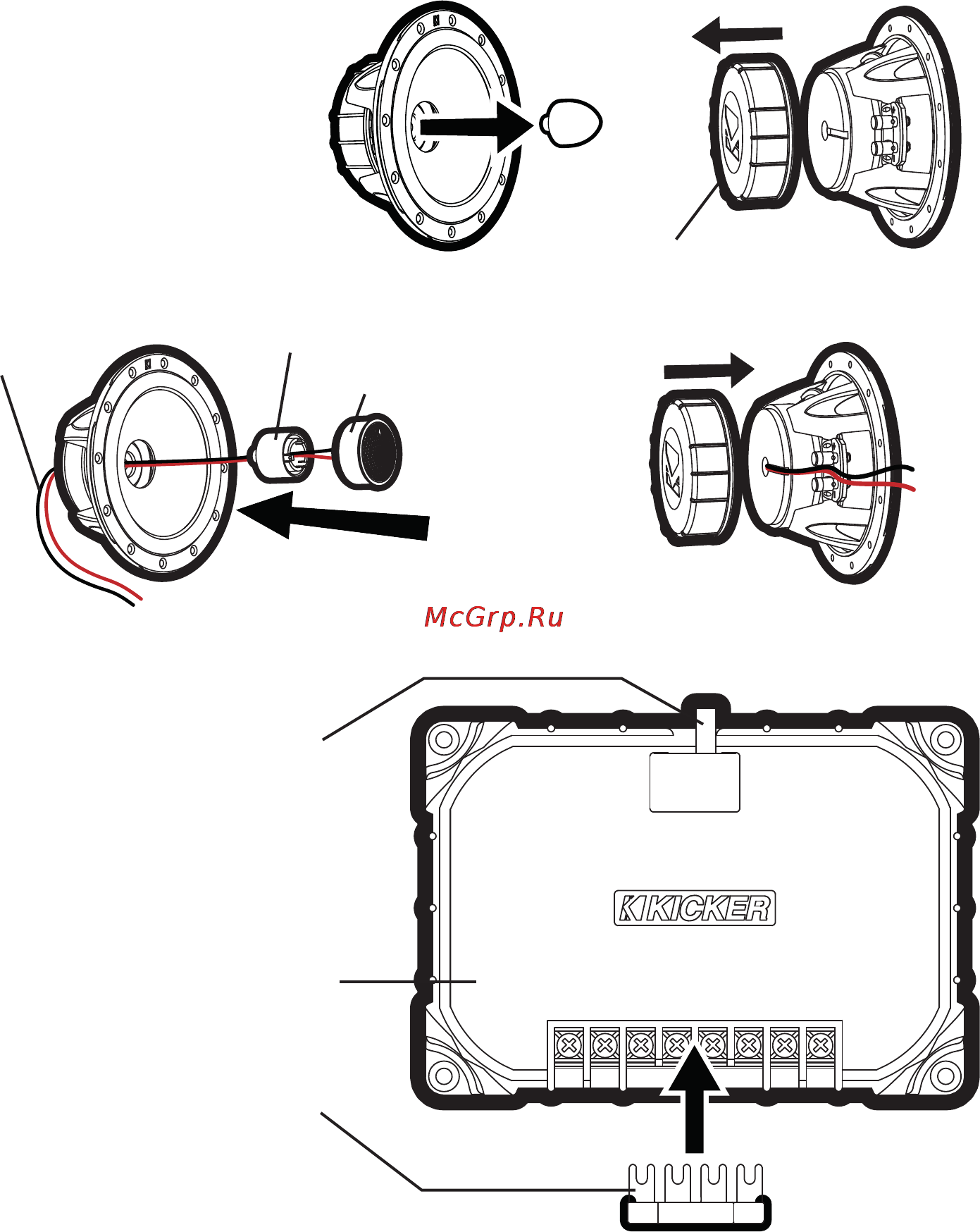

Кроссовер RS

Чехол

Перемычка INPUT

Установите только в случае 2-полосной

конфигурации, и не устанавливайте

для конфигурации bi-amping.

Переключатель уровня выходного

сигнала твитера. Чем выше выбранное

переключателем значение, тем больше

будет уровень громкости сигнала

твитера.

КОНФИГУРАЦИЯ КРОССОВЕРА

Кроссовер KICKER RS может использоваться в виде условного 2-полосного кроссовера с по-

мощью установленной в терминалы - MID + -TW + перемычки INPUT как показано на рисунке 2.

В данной конфигурации сигнал, поступающий из устройства-источника сигнала или усилителя,

должен быть направлен на плюсовые или минусовые терминалы, указанные на перемычке

INPUT.

Также, кроссовер RS может использоваться в конфигурации с bi-amp подключением. Для этого

необходимо снять (или просто не устанавливать) перемычку INPUT. Для использования bi-amp

конфигурации вам потребуется подключить сигнал усилителя к каждому кроссоверу (необходи-

мо не менее четырех каналов усилителя). Установите переключатель выходного уровня твитера

в значение 0 dB, +3 dB или +6 dB. Чем выше выбранное переключателем значение, тем боль-

ше будет уровень громкости сигнала твитера.
