![Kicker RS65.2 [5/12] Кроссовер в двухполосной конфигурации два компонента на канал](/img/pdf.png)
Kicker RS65.2 [5/12] Кроссовер в двухполосной конфигурации два компонента на канал
![Kicker RS60.2 [5/12] Кроссовер в двухполосной конфигурации два компонента на канал](/views2/1172493/page5/bg5.png)
5
- IN +
OUT
-MID+
OUT
-TW+
-OUT+
+
-
+
-
+
-
+
-
+
-
+
-
- OUT +
- IN +
OUT
-MID+
OUT
-TW+
- IN +
OUT
-MID+
OUT
-TW+
ПОДКЛЮЧЕНИЕ
Рекомендуем использовать кабель диаметром 16 (и более). Номинальный импеданс компо-
нентных систем RS составляет 4 Ом, поэтому они могут использоваться с любым устройством-
источником сигнала или усилителем, способным работать с нагрузкой 4 Ом. Убедитесь, что
выбранное вами устройство-источник сигнала работает с импедансом 4 Ом.

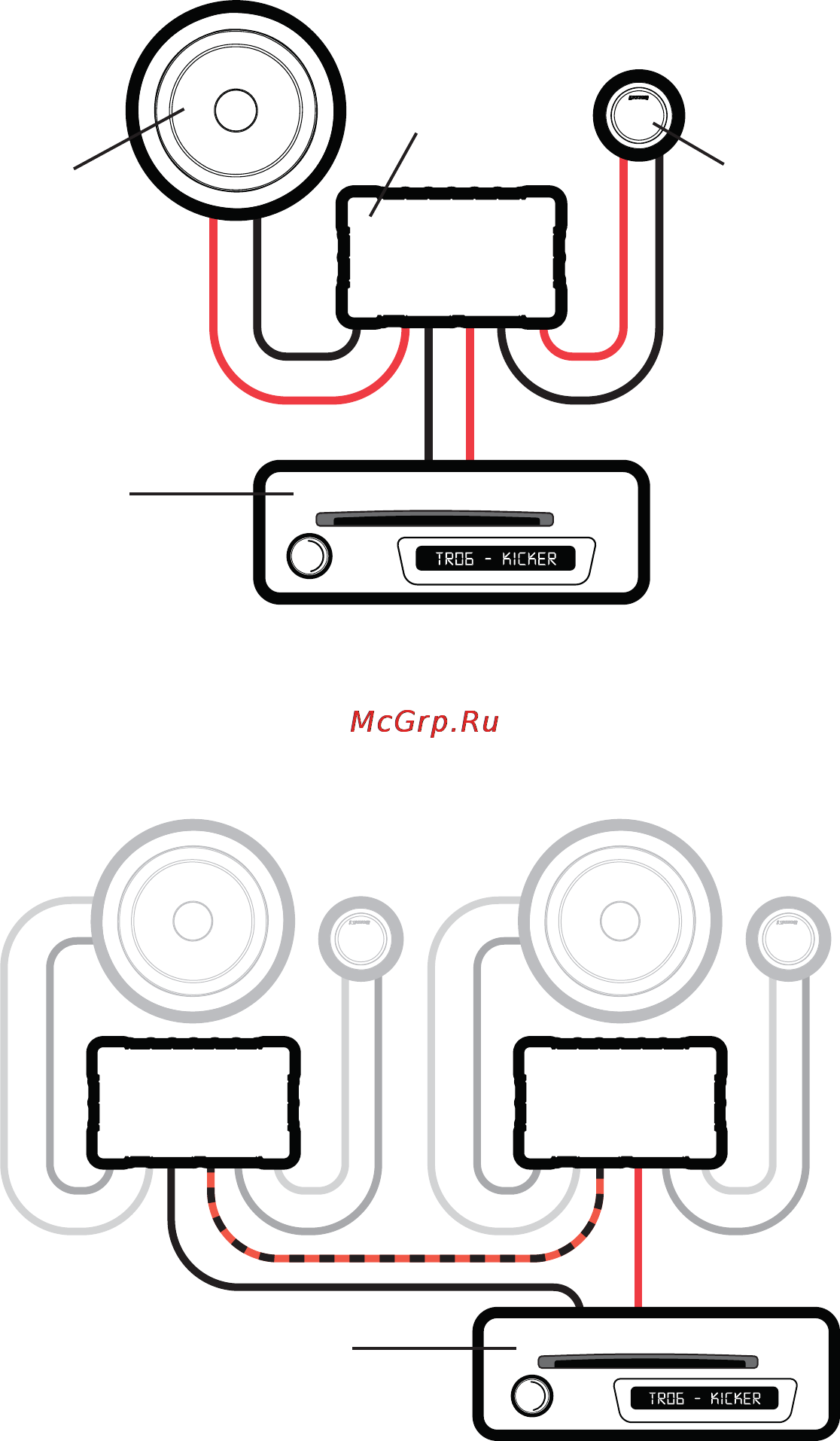

Кроссовер в двухполосной конфигурации/ Один компонент на канал
• Для использования в стереоформате потребуется не менее двух усилителей (на рисунке
показан только один канал).
Вуфер
Кроссовер
Твитер
Устройство-источник
сигнала
Кроссовер в двухполосной конфигурации/ Два компонента на канал
• Необходимы две полные системы RS (четыре вуфера, четыре твитера, четыре
кроссовера)
• Для использования в стереоформате потребуется не менее двух усилителей (на рисунке
показан только один канал).
• Последовательно подключенные кроссоверы
Устройство-источник сигнала
