Pioneer GM-X962 [7/12] Схема подключения

Разъем громкоговорителя.

Обратитесь к разделу "Подклю-

чение проводки громкоговорите-

лей" для получения инструкций

по подключению громкоговори-

телей.

Провод дистанционного управления системой (продается отдельно)

Подключите охватываемый разъем этого провода к разъему дистанционного уп-

равления автомобильной стереосистемы (SYSTEM REMOTE CONTROL). Охва-

тывающий разъем может быть подключен к разъему управления автономной ан-

тенны. Если автомобильная стереосистема не имеет разъема дистанционного уп-

равления, подключите охватываемый разъем к разъему питания через переклю-

чатель зажигания.

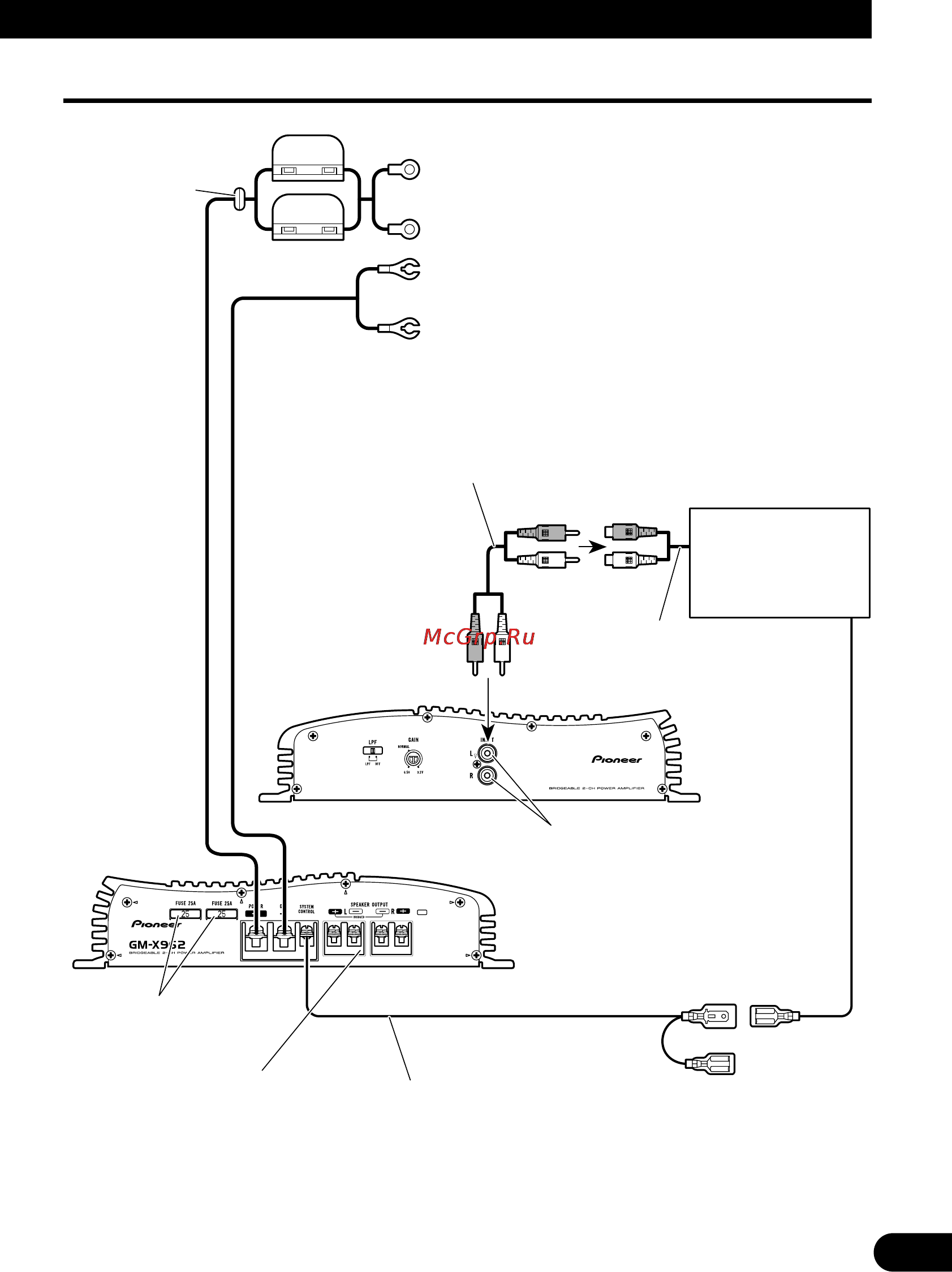

Схема подключения

Предохранитель (30 А)

Изоляционная втулка

Предохранитель (30 А)

Специальный красный провод аккумулятора (RD-223) (продает-

ся отдельно)

После завершения всех подключений усилителя, подключите

разъем аккумулятора на усилителе к положительному (+) разъе-

му аккумулятора.

Провод заземления (черный) (RD-223)

(продается отдельно)

Подключите к металлическому кузову или шасси.

Соединительные провода с контактными штекерами

RCA (продаются отдельно).

Автомобильная стерео-

система с гнездами вы-

хода RCA

Передняя часть

Внешний выход

Гнездо входа RCA

Задняя часть

Предохранитель (25 А) х 2
