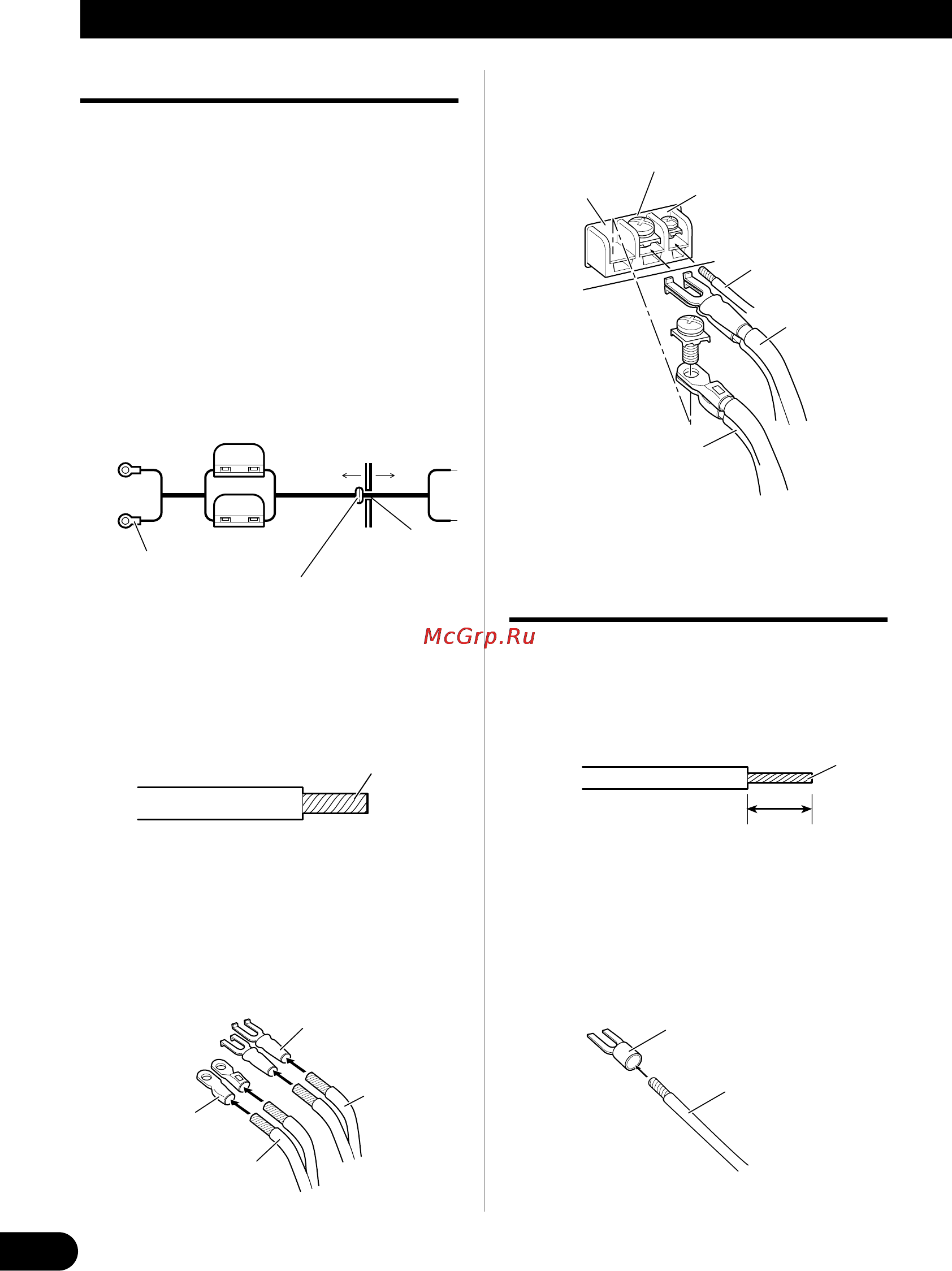

8
Подключение питания
• Пользуйтесь только специальным красным
проводом аккумулятора и заземления (RD-
223), который продается отдельно. Подклю-
чите провод аккумулятора непосредственно к
положительному (+) разъему аккумулятора, а
провод заземления - к кузову автомобиля.
1. Протяните провод аккумулятора
от отсека двигателя в салон ав-
томобиля.
• После завершения всех подключений
усилителя, подключите разъем аккумуля-
тора на усилителе к положительному (+)
разъему аккумулятора.
4. Подключите провода к разъемам.
• Надежно закрепите провода при помощи
винтовых разъемов.
Подключение устройства
Предохранитель (30 А)
Отсек дви-
гателя
Салон авто-
мобиля
Предохранитель (30 А)
Положительный разъем
Вставьте резиновую О-образную
изоляционную втулку в корпус ав-
томобиля.
Просверлите от-
верстие диамет-
ром 14 мм в кор-
пусе автомобиля.
2. Скрутите провод аккумулятора,
провод заземления и провод уп-
равления системой.
Скрутите
3. Прикрепите клеммы к концам
проводов. Клеммы в комплект
не входят.
• Для прикрепления клемм к проводам
воспользуйтесь пинцетом или другим по-
добным инструментом.
Клемма
Клемма
Провод ак-
кумулятора
Провод за-
земления
Разъем GND (земля)
Разъем
питания
Разъем управления системой
Провод
управления
системой
Провод за-
земления
Провод
аккумулятора
Подключение громкогово-
рителей
1. Оголите около 10 мм провода
громкоговорителя при помощи
клещей или бокорезов и скрути-
те его.
Закрутите
10 мм
2. Прикрепите клеммы к концам
проводов громкоговорителей.
Клеммы в комплекте не входят.
• Воспользуйтесь пинцетом и пр. для зак-
репления клемм.
Клемма
Провод громкоговорителя
