简体中文
33

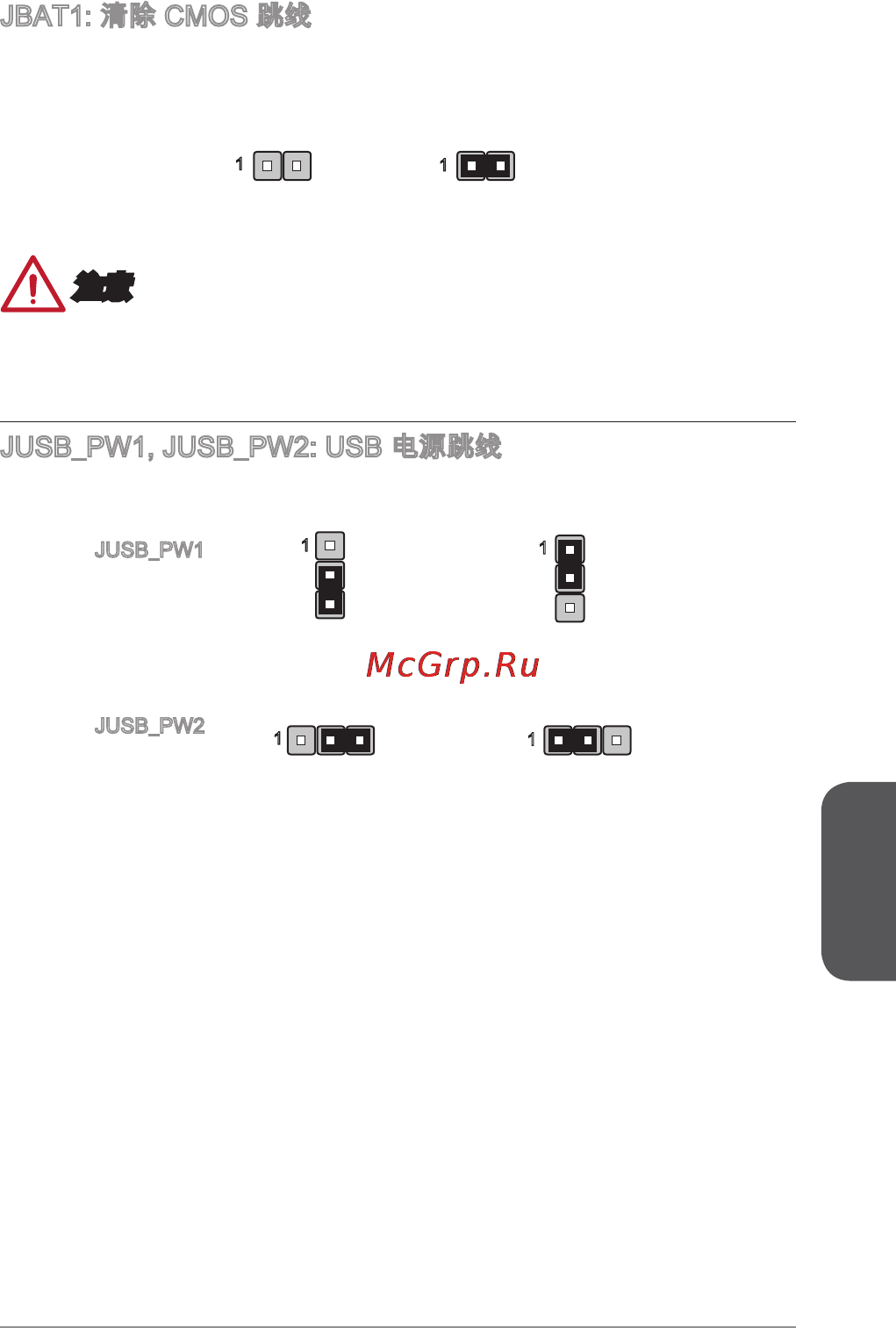

JBAT: 清除 CMOS 跳线
主板上建有一个 CMOS RAM，其中保存的系统配置数据需要通过一枚外置的电池来维
持它。CMOS RAM 是在每次启动计算机的时候自动引导操作系统的。如果您想清除系
统配置，设置跳线清除 CMOS RAM。
保留数据 清除数据
注意
当系统关闭时您可以通过短接跳线来清除 CMOS RAM。然后开启它，避免在系统打开
时清除 CMOS，这样将损坏主板。
JUSB_PW, JUSB_PW2: USB 电源跳线
使用这些跳线指定可支持 BIOS 选项 “Wake Up Event Setup” 的 USB 及 PS/2 端口。
支持
不支持 (默认)
JUSB_PW
(后置面板 USB
2.0 端口和 PS/2
端口)
JUSB_PW2
(板载 USB 2.0/
3.0 接口)
支持
不支持 (默认)
